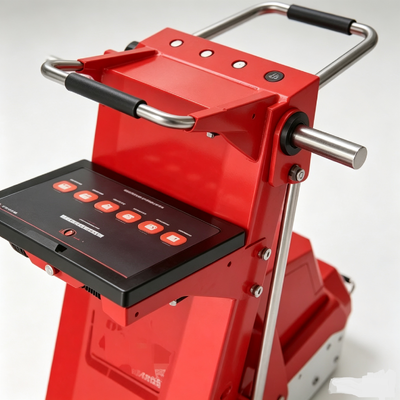

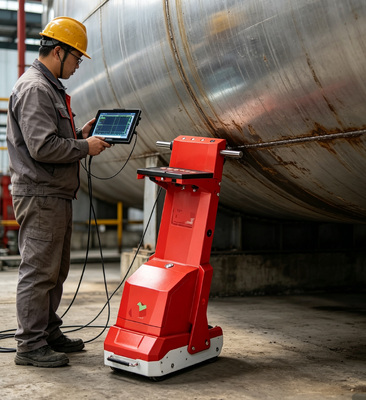

เครื่องตรวจจับการรั่วไหลของฟลักซ์แม่เหล็กสำหรับแผ่นฐานถัง HMFL-M900 ความกว้างการสแกน 300 มม. เครื่องทดสอบการกัดกร่อน TMR NDT

2.1.1 หน้าจอโฮสต์ หน้าจอสัมผัสแบบคาปาซิทีฟอุตสาหกรรมขนาด 12.1 นิ้ว เครื่องเดียว CPU Intel Core I7 หน่วยความจำ 8GB DDR3 ฮาร์ดไดรฟ์โซลิดสเตต 128GB การออกแบบตัวเครื่องแมกนีเซียมอัลลอยด์บางพิเศษ ระบบระบายความร้อนแบบไร้พัดลม ไม่มีชิ้นส่วนที่เคลื่อนไหวในการจัดเก็บ การแลกเปลี่ยนข้อมูลและการส่งสัญญาณโดยใช้อินเทอร์เฟซ USB;

2.1.2 มีฟังก์ชันแสดงระดับแบตเตอรี่แบบเรียลไทม์;

2.1.3 สามารถจัดเก็บและเล่นข้อมูลซ้ำได้;

2.1.4 เวลาทำงานของแบตเตอรี่: แบตเตอรี่ 12V 33Ah สามารถทำงานต่อเนื่องได้ 10 ชั่วโมง

2.2 ตัวชี้วัดประสิทธิภาพของหน่วยตรวจจับการกระตุ้น:

2.2.1 หลักการทำงาน: การทดสอบแบบไม่ทำลายการรั่วไหลของฟลักซ์แม่เหล็กแบบบูรณาการ การรวบรวมและประมวลผลสัญญาณการรั่วไหลของฟลักซ์แม่เหล็ก และการวิเคราะห์ข้อมูลอัจฉริยะ;

2.2.2 วิธีการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กด้วยแม่เหล็กถาวรนีโอไดเมียมเหล็กโบรอน;

เครื่องมือมีช่องสัญญาณอินพุต 96 ช่อง

★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;6-20 มม.,2.2.6 สามารถทะลุผ่านวัสดุที่ไม่ใช่แม่เหล็ก 6 มม.;

2.2.7 หน่วยช่องสัญญาณตรวจจับการกระตุ้นใช้เทคโนโลยี Tunnel Magnetoresistance (TMR) เพื่อตรวจจับสัญญาณการรั่วไหลของแม่เหล็ก เมื่อเทียบกับเซ็นเซอร์ Hall เซ็นเซอร์แม่เหล็ก TMR มีความไวสูงกว่า 5-6 เท่า มีเสถียรภาพทางความร้อนที่ดีเยี่ยม และมีอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง;

2.2.8 ระยะห่างระหว่างแถวเซ็นเซอร์แม่เหล็กคือ 10 มม. และตัวเข้ารหัสการเคลื่อนที่รวบรวมข้อมูลทุกๆ 1.5 มม. ของการเคลื่อนที่;

★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;ลดความหนาของผนัง 40% (ความหนา 16.5-20 มม.);

★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;≤ 5 มม.;★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;2.3 ตัวชี้วัดประสิทธิภาพของหน่วยขับเคลื่อน

2.3.1 โหมดขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน DC 200W สำหรับขับเคลื่อน หรือสามารถสลับเป็นการขับเคลื่อนด้วยมือได้อย่างอิสระ;

2.3.2 ระบบขับเคลื่อนมอเตอร์มีฟังก์ชันควบคุมความเร็ว ซึ่งสามารถปรับความเร็วได้ตามความต้องการของผู้ปฏิบัติงานแต่ละราย ลดภาระงานของผู้ปฏิบัติงาน;2.3.3 ความเร็วในการตรวจจับ: สามารถปรับความเร็วได้ตั้งแต่ 0 ถึง 0.6 ม./วินาที2.4 ตัวชี้วัดประสิทธิภาพของซอฟต์แวร์ระบบ (ซอฟต์แวร์รวบรวมข้อมูล ซอฟต์แวร์วิเคราะห์ข้อมูล และซอฟต์แวร์ประมวลผลกราฟิก)

:

2.4.1 ระบบซอฟต์แวร์แสดงผลเป็นภาษาจีนล้วน และสามารถตรวจจับแผ่นฐานถังทั้งหมดได้อย่างรวดเร็วและครอบคลุม ตัดสินว่ามีการกัดกร่อนหรือไม่ และกำหนดระดับการกัดกร่อน สามารถรวบรวมข้อมูลแบบเรียลไทม์ แสดงผล วิเคราะห์ จัดเก็บ และเล่นซ้ำ รวมถึงการแก้ไขข้อมูล สามารถสร้างแผนที่แผ่นฐานถังโดยอัตโนมัติ มุมมองถังทั้งหมด มุมมองแผ่นเดียว เพิ่มแผ่นวงแหวน และสามารถแสดงผลและวิเคราะห์แบบเรียลไทม์โดยใช้ค่าเกณฑ์ข้อบกพร่องและโหมดการตรวจจับต่อเนื่อง;

★ 2.4.2 ซอฟต์แวร์ประมวลผลข้อมูล PC แบบสแตนด์อโลน สามารถจัดการการทำงานผิดพลาดระหว่างงานตรวจจับ ประมวลผลข้อมูลการตรวจจับได้อย่างมีประสิทธิภาพ และปรับให้เข้ากับคอมพิวเตอร์เดสก์ท็อปและแล็ปท็อปสำนักงานรุ่นต่างๆ ได้อย่างมีประสิทธิภาพ;

2.4.3 เรียกใช้ซอฟต์แวร์รวบรวมข้อมูลและซอฟต์แวร์วิเคราะห์บนแพลตฟอร์ม PC ภายใต้แพลตฟอร์ม Windows ซอฟต์แวร์รายงานระบบสามารถแสดงผลการตรวจจับแผ่นฐานถังทั้งหมดในรูปแบบกราฟิกโดยอัตโนมัติ ระบุตำแหน่งพื้นที่กัดกร่อน และใช้สีที่แตกต่างกันเพื่อแยกแยะความรุนแรงของการกัดกร่อน;

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;2.4.5 สร้างรายงานการตรวจจับสำหรับแผ่นฐานถังทั้งหมดโดยอัตโนมัติ ออกแบบและเพิ่มฟังก์ชันการปะติดปะต่อ ด้วยความสามารถในการนับข้อบกพร่องระหว่างถังทั้งหมดและแผ่นเดียว และเปรียบเทียบถังทั้งหมดและแผ่นเดียว;

★

2.4.6 การตั้งค่าหลายภาษาสำหรับซอฟต์แวร์ปฏิบัติการ ตัวเลือก (จีนตัวย่อ จีนตัวเต็ม อังกฤษ)

2.5 ตัวชี้วัดฟังก์ชัน:

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ; 2.5.1 ด้ามจับเครื่องมือมีฟังก์ชันพับได้ ซึ่งสามารถหลีกเลี่ยงแกนรองรับหลังคาลอยเมื่อตรวจจับถังหลังคาลอยหลังจากการพับ ลดจุดบอดในการตรวจจับ;

★

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;2.5.3 เครื่องมือมีเทคโนโลยีการกำจัดประกายไฟ ซึ่งสามารถป้องกันอุบัติเหตุที่เกิดจากประกายไฟเมื่อเปลี่ยนแบตเตอรี่;

2.5.4 ใช้วิธีการรองรับก้านไฮดรอลิกที่เป็นเอกลักษณ์ สามารถลดภาระงานได้อย่างมากระหว่างการปฏิบัติงานตรวจสอบภายในถังเก็บ;2.5.5 ใช้ระบบควบคุมวงจรฮาร์ดแวร์รุ่นล่าสุด ทำให้แต่ละส่วนของวงจรเป็นโมดูลและแยกออกจากกัน เพิ่มความเสถียรของผลิตภัณฑ์ และลดความเสี่ยงของการทำงานผิดพลาดด้วยตนเองระหว่างการทำงานของเครื่องมือ

2.6 ตัวชี้วัดประสิทธิภาพอื่นๆ:

2.6.1 น้ำหนักเครื่องมือ: ไม่เกิน 65 กก.;

2.6.2 กล่องบรรจุ: เป็นไปตามมาตรฐานการขนส่งทางอากาศระหว่างประเทศ IATA

รายการการกำหนดค่า:

1 เครื่องตรวจจับการรั่วไหลของแม่เหล็กแผ่นฐานถัง

2 ชุดซอฟต์แวร์รวบรวมข้อมูล วิเคราะห์ ประมวลผล และรายงานผล
