รายละเอียดสินค้า:
|
| ช่วงการตรวจจับ: | 0.15 มม. ~ 10 ม. (คลื่นตามยาวในเหล็ก) โหมดการส่งข้อมูลสูงสุด 30 ม. (ขยายได้) | ช่วงความเร็วเสียง: | 100 ~ 20,000 ม./วินาที |
|---|---|---|---|
| อัตราการทำซ้ำของพัลส์: | 10-3000 เฮิรตซ์ ปรับได้ | ช่วงไดนามิก: | ≥38 เดซิเบล |
| ปณิธาน: | >40 เดซิเบล (โพรบ 5P14) | ขอบความไว: | >66 dB (รูก้นแบน Φ2 ที่ความลึก 200 มม.) |
| การกดดันทางดิจิทัล: | 0-80 % โดยไม่ทำให้ความเป็นเชิงเส้นหรือเกนลดลง | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องล้ำเสียงแบบพกพา,เครื่องวัดความหนาหลายฟังก์ชัน,สแกนความเร็วสูง A-Scan B-Scan |
||

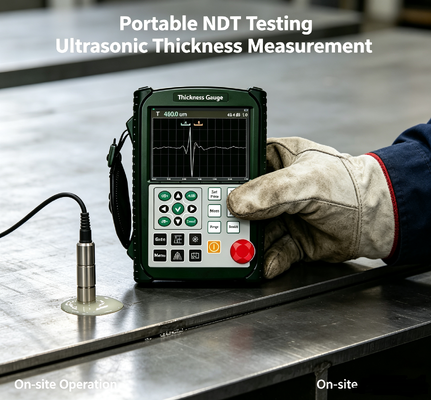

TG‑UT10 เครื่องวัดความหนาแบบอัลตราโซนิกแบบพกพาอเนกประสงค์ 12‑บิต การสุ่มตัวอย่างความเร็วสูง A‑Scan B‑Scan รูปคลื่น
★ คำแนะนำบนหน้าจอและกล่องโต้ตอบตลอดกระบวนการสำหรับการสอบเทียบโพรบและการดำเนินการอื่นๆ ไม่จำเป็นต้องมีคู่มืออ้างอิง
★ อัตราการทำซ้ำ: ปรับได้ตั้งแต่ 16Hz ถึง 10000Hz สำหรับการสแกนความเร็วสูง
★ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงพิเศษให้รูปคลื่นที่ชัดเจนและเสถียร การออกแบบป้องกันการรบกวนพิเศษช่วยให้การทำงานเชื่อถือได้ภายใต้สภาวะการทำงานที่รุนแรง
★ การสุ่มตัวอย่างความเร็วสูง AD 12‑บิต เข้ากันได้กับโพรบ 15 MHz สำหรับการตรวจจับข้อบกพร่องขนาดเล็กที่มีความไวและความละเอียดสูง
★ ตัวเครื่องระดับ IP65 สร้างจากวัสดุผสมอัลลอยด์‑ซิลิโคน แข็งแรง ทนฝุ่น และกันน้ำ
★ ใช้งานต่อเนื่องได้นานถึง 10 ชั่วโมงต่อการชาร์จแบตเตอรี่หนึ่งครั้ง
★ ความละเอียดในการวัดสูงสุด 0.001 mm ความหนาที่วัดได้ขั้นต่ำ: 0.15 mm (เหล็ก), 0.05 mm (พลาสติก) สามารถวัดผลได้อย่างมีประสิทธิภาพผ่านชั้นเคลือบ
ข้อมูลจำเพาะทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|
ช่วงการตรวจจับ |
0.15 mm ~ 10 m (คลื่นตามยาวในเหล็ก); โหมดส่งสัญญาณสูงสุด 30 m (ขยายได้) |
|
ช่วงความเร็วเสียง |
100 ~ 20000 m/s |
|
อัตราการทำซ้ำของพัลส์ |
10‑3000 Hz, ปรับได้ |
|
ช่วงไดนามิก |
≥38 dB |
|
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
≤1.5% |
|
ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.2% |
|
ความละเอียด |
>40 dB (โพรบ 5P14) |
|
อัตรากำไรความไว |
>66 dB (รูที่ก้นแบน Φ2 ที่ความลึก 200 mm) |
|
การกดดิจิทัล |
0‑80 %, โดยไม่ส่งผลกระทบต่อความเป็นเชิงเส้นหรืออัตราขยาย |
|
ประเภทโพรบ |
โพรบแบบลำแสงตรง, โพรบแบบคริสตัล, โพรบแบบเจาะทะลวง |
|
เกต |
เกตเข้า, เกตสูญเสียเสียงสะท้อน; โหมดเกตเดี่ยว / เกตคู่ |
|
การเตือน |
การเตือนด้วยเสียงบี๊บ, การเตือนด้วยไฟ LED |
|
แหล่งจ่ายไฟ |
DC 9 V |
|
อายุการใช้งานแบตเตอรี่ |
10 ชั่วโมง |
|
ขนาด |
250 × 165 × 40 mm |
|
น้ำหนัก |
1.0 kg |
|
อุณหภูมิในการทำงาน |
‑10 ℃ ~ 50 ℃ |
|
ความชื้นสัมพัทธ์ |
20 %‑95 % RH |
|
แอมพลิจูดพัลส์ |
100 V, 200 V, 300 V, 400 V, 500 V เลือกได้; เข้ากันได้กับโพรบหลากหลาย |
|
ความกว้างพัลส์ |
ปรับได้อย่างต่อเนื่องภายใน 0.03‑0.51 µs เพื่อให้เข้ากับโพรบที่มีความถี่ต่างกัน |
|
การหน่วงโพรบ |
50 Ω, 100 Ω, 150 Ω, 400 Ω เป็นทางเลือกสำหรับความต้องการความไวและความละเอียดที่แตกต่างกัน |
|
การสุ่มตัวอย่างแบบเรียลไทม์ของฮาร์ดแวร์ |
ตัวแปลง AD ความละเอียดสูง 12‑บิต, อัตราการสุ่มตัวอย่าง 400 MHz เพื่อการสร้างรูปคลื่นที่สมจริง |
|
โหมดการตรวจจับ |
ครึ่งคลื่นบวก, ครึ่งคลื่นลบ, เต็มคลื่น, การตรวจจับ RF |
|
ความถี่โพรบ |
0.2 MHz ~15 MHz |
|
การอ่านค่าเกต |
เลือกการอ่านค่าเกตเดี่ยว / เกตคู่ได้; การอ่านค่าสูงสุดภายในเกต |
|
อัตราขยายรวม |
110 dB; ตัวเลือกขั้น: 0.1 dB, 1 dB, 2 dB, 6 dB |
|
ขั้วต่อ |
BNC / LEMO เป็นทางเลือก |

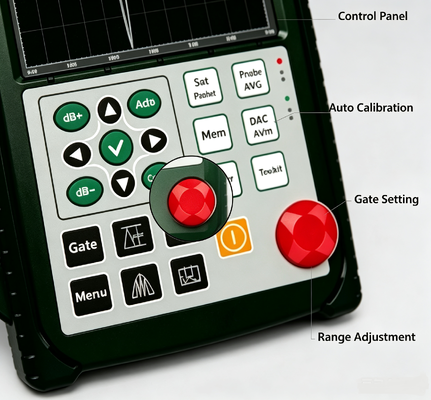

1 ฟังก์ชันหลัก
• การสอบเทียบอัตโนมัติด้วยการแตะเพียงครั้งเดียว
• การวัดความหนาความแม่นยำสูง: ความละเอียดสูงสุด 0.001 mm; ความละเอียดในการทำซ้ำ ±0.002 mm
• ฟังก์ชัน Auto gain, echo envelope และ peak hold เพื่อเพิ่มประสิทธิภาพการตรวจสอบ
• ช่องวัดความหนาอิสระ 500 ช่อง (ขยายได้)
• จัดเก็บและเล่นรูปคลื่น A scan และชุดข้อมูลได้สูงสุด 1000 รายการ (ขยายได้); ส่งออกรายงานการตรวจสอบในรูปแบบ PDF; รายงานสามารถดูได้โดยไม่ต้องใช้ซอฟต์แวร์ PC เฉพาะ
• รองรับแฟลชไดรฟ์ USB ภายนอก ข้อมูลที่จัดเก็บภายในสามารถส่งออกได้ตลอดเวลา; จัดเก็บไฟล์การตรวจสอบได้ไม่จำกัดผ่านไดรฟ์ USB ภายนอก
• ปรับความกว้างและแอมพลิจูดของพัลส์ส่งได้
• แบตเตอรี่ลิเธียมไอออนประสิทธิภาพสูง เป็นมิตรต่อสิ่งแวดล้อม; ใช้งานต่อเนื่องได้นานถึง 10 ชั่วโมงสำหรับการกำหนดค่ามาตรฐาน
• นาฬิกาเรียลไทม์: วันที่และเวลาของการตรวจสอบจะถูกประทับและบันทึกพร้อมกับข้อมูล
• การกดดิจิทัลโดยไม่ส่งผลกระทบต่ออัตราขยายและความเป็นเชิงเส้น
• การชดเชยอัตราขยาย: ชดเชยการลดทอน dB ที่เกิดจากพื้นผิวขรุขระ การตรวจสอบระยะไกลบนชิ้นงานหนา และปัจจัยอื่นๆ
• การวิเคราะห์ลำดับเสียงสะท้อน
• การตรึง / ยกเลิกการตรึงหน้าจอ
• การเติมรูปคลื่น
• ตัวบ่งชี้สถานะแบตเตอรี่
• เครื่องหมายจับภาพ
• การทำเครื่องหมายสีรูปคลื่นภายในเกต
• การซูมเกต
2 อุปกรณ์เสริมมาตรฐาน
โพรบวัดความหนามาตรฐานหนึ่งชิ้น
