รายละเอียดสินค้า:
|
| ช่วงการตรวจจับ: | 0.15 มม. ~ 10 ม. (คลื่นตามยาวในเหล็ก) โหมดการส่งข้อมูลสูงสุด 30 ม. (ขยายได้) | ช่วงความเร็วเสียง: | 100 ~ 20,000 ม./วินาที |
|---|---|---|---|
| อัตราการทำซ้ำของพัลส์: | 10-3000 เฮิรตซ์ ปรับได้ | ช่วงไดนามิก: | ≥38 เดซิเบล |
| ปณิธาน: | >40 เดซิเบล (โพรบ 5P14) | ขอบความไว: | >66 dB (รูก้นแบน Φ2 ที่ความลึก 200 มม.) |
| การกดดันทางดิจิทัล: | 0-80 % โดยไม่ทำให้ความเป็นเชิงเส้นหรือเกนลดลง | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย IP65 กันน้ํา,เครื่องวัดความหนาหลายรูปแบบ ความละเอียด 0.001mm,การวัดรูปคลื่นของเครื่องทดสอบ NDT |
||

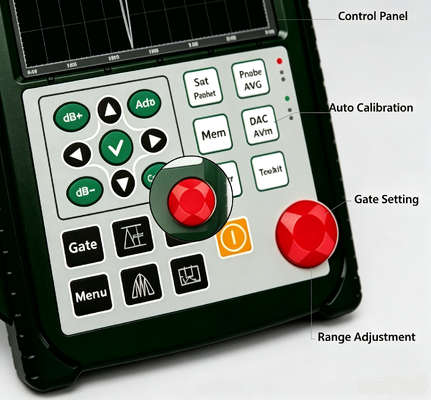

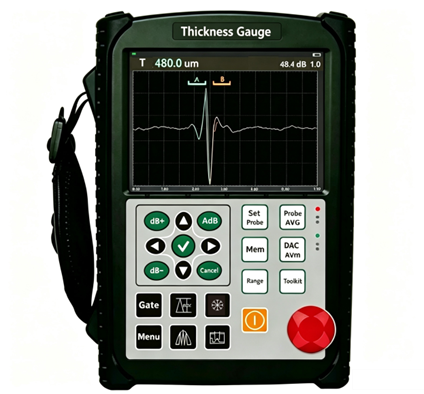

TG-UT10 เครื่องตรวจสอบความบกพร่อง Ultrasonic Multimode และเครื่องวัดความหนา 0.001mm ความละเอียด IP65 เครื่องทดสอบ NDT กันน้ํา
★ขั้นตอนเต็มในหน้าจอ และการปฏิสัมพันธ์ที่นําโดยกล่องโต้ตอบสําหรับการปรับขนาดซอนด์และการปฏิบัติการอื่น ๆ ไม่จําเป็นต้องใช้การอ้างอิงมือ
★อัตราการซ้ํา: ปรับได้จาก 16Hz ถึง 10000z สําหรับการสแกนความเร็วสูง
★อัตราต่อรองสัญญาณกับเสียงเสียงที่สูงมาก ส่งผลให้มีรูปคลื่นที่ชัดเจนและมั่นคง การออกแบบพิเศษที่ป้องกันการขัดแย้งทําให้สามารถทํางานได้อย่างน่าเชื่อถือภายใต้สภาพการทํางานที่ยากลําบาก
★การเก็บตัวอย่างความเร็วสูง AD 12 บิต เหมาะสมกับเครื่องตรวจสอบ 15 MHz สําหรับการตรวจพบความบกพร่องเล็ก ๆ ด้วยความรู้สึกและความละเอียดสูงกว่า
★ห้องที่มีการจัดอันดับ IP65 สร้างจากสับสนธิสลักซิลิโคน; แข็งแกร่ง กันฝุ่น และกันน้ํา
★ใช้งานต่อเนื่องสูงสุด 10 ชั่วโมง ด้วยการชาร์จแบตเตอรี่ครั้งเดียว
★ความละเอียดการวัดสูงสุด 0.001 mm ความหนาที่วัดได้อย่างน้อย: 0.15 mm (เหล็ก) 0.05 mm (พลาสติก) สามารถวัดได้อย่างมีประสิทธิภาพผ่านชั้นเคลือบ
รายละเอียดเทคนิค
|
รายการ |
รายละเอียด |
|
ระยะการตรวจจับ |
0.15 mm ~ 10 m (คลื่นระยะยาวในเหล็ก); รูปแบบการส่งถึง 30 m (ขยายได้) |
|
ระยะความเร็วเสียง |
100 ~ 20000 m/s |
|
อัตราการซ้ํากระแทก |
10-3000 Hz ปรับได้ |
|
ระยะทางไดนามิก |
≥ 38 dB |
|
ความผิดพลาดทางเส้นตรงตั้ง |
≤1.5% |
|
ความผิดพลาดความตรงข้าม |
≤ 0.2% |
|
การแก้ไข |
> 40 dB (5P14 โซนด์) |
|
อัตราความรู้สึก |
> 66 dB (Φ2 หลุมด้านล่างเรียบในความลึก 200 mm) |
|
การกดดันทางดิจิทัล |
0-80 % โดยไม่ทําให้ความเป็นเส้นตรงหรือการเพิ่มเสื่อม |
|
ประเภทของเครื่องสํารวจ |
โซนไฟตรง โซนคริสตัล โซนเจอร์ |
|
ประตู |
ประตูเข้า ประตูเสียเสียงสะท้อน; โหมดประตูเดียว / ประตูสอง |
|
ระเบิด |
ระเบิดระฆัง ระเบิดสัญญาณ LED |
|
พลังงาน |
DC 9 V |
|
อายุแบตเตอรี่ |
10 ชั่วโมง |
|
ขนาด |
250 × 165 × 40 มม. |
|
น้ําหนัก |
1.0 กิโลกรัม |
|
อุณหภูมิการทํางาน |
-10°C~ 50 °C |
|
ความชุ่มชื้น |
20 % - 95 % RH |
|
อัมพลิทูด์ของผลักดัน |
100 V, 200 V, 300 V, 400 V, 500 V เลือกได้; ความเหมาะสมกับโซนที่กว้าง |
|
ความกว้างของกระแทก |
ปรับต่อเนื่องภายใน 0.03 - 0.51 μs เพื่อให้ตรงกับซอนด์ของความถี่ที่แตกต่างกัน |
|
การลดความหนาวของซอนด์ |
50 Ω, 100 Ω, 150 Ω, 400 Ω ไม่จํากัดสําหรับความรู้สึกและความต้องการความละเอียดที่แตกต่างกัน |
|
การเก็บตัวอย่างในเวลาจริงของฮาร์ดแวร์ |
เครื่องแปลง AD ความละเอียดสูง 12 บิต อัตราการเก็บตัวอย่าง 400 MHz สําหรับการถ่ายรูปคลื่นที่แท้จริงมาก |
|
รูปแบบการตรวจจับ |
การตรวจจับคลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม RF |
|
ความถี่ของเครื่องสํารวจ |
0.2 MHz ~ 15 MHz |
|
การอ่านประตู |
การอ่านประตูเดียว / ช่องสองสามารถเลือกได้; การอ่านค่าสูงสุดภายในประตู |
|
รวมกําไร |
110 dB; ตัวเลือกขั้นตอน: 0.1 dB, 1 dB, 2 dB, 6 dB |
|
เครื่องเชื่อม |
BNC / LEMO ไม่จําเป็น |
1 หน้าที่หลัก
• การปรับขนาดอัตโนมัติด้วยการสัมผัสเดียว
• การวัดความหนาความแม่นยําสูง: ความละเอียดสูงสุด 0.001 mm; ความละเอียดซ้ํา ± 0.002 mm
• การเพิ่มอัตโนมัติ, กล่องเสียงสะท้อนและฟังก์ชันการยึดสูงสุดเพื่อเพิ่มประสิทธิภาพการตรวจสอบ
• 500 ช่องการวัดความหนาอิสระ (ขยายได้)
• เก็บและเล่นรูปคลื่นสแกนและชุดข้อมูลสูงสุด 1000 A (ขยายได้) รายงานการตรวจสอบการส่งออกในรูปแบบ PDF รายงานสามารถดูได้โดยไม่ต้องโปรแกรมคอมพิวเตอร์พิเศษ
• การสนับสนุน USB แฟลชดริคภายนอก ข้อมูลที่เก็บไว้ภายในสามารถส่งออกได้ตลอดเวลา การเก็บไฟล์การตรวจสอบที่ไม่จํากัดผ่าน USB แฟลชดริคภายนอก
• ความกว้างและขนาดของกระแทกส่งที่ปรับได้
• แบตเตอรี่ลิตยูไอออนที่มีประสิทธิภาพสูงและมิตรต่อสิ่งแวดล้อม; ใช้งานต่อเนื่องสูงสุด 10 ชั่วโมงสําหรับการตั้งค่าแบบมาตรฐาน
• นาฬิกาในเวลาจริง: วันและเวลาการตรวจสอบถูกตราและบันทึกด้วยข้อมูล
• การยับยั้งแบบดิจิตอล โดยไม่มีผลกระทบต่อการเพิ่มผลและความเป็นเส้นตรง
• การชดเชยการเพิ่ม: ชดเชยความอ่อนแอ dB ที่เกิดจากพื้นผิวที่หยาบคาย การตรวจสอบระยะยาวบนชิ้นงานหนาและปัจจัยอื่น ๆ
• การวิเคราะห์ลําดับเสียงสะท้อน
• ติดจอ / ติดจอ
• การเติมแบบคลื่น
• ตัวชี้ระดับแบตเตอรี่
• เครื่องหมายจับ
• การตราสีแบบคลื่นภายในประตู
• การขยายเกต
2 อุปกรณ์เสริมมาตรฐาน
โซนส์วัดความหนาแบบหนึ่ง
