รายละเอียดสินค้า:
|
| เอาท์พุต: | กระแสสลับ 38V 10A | แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V ± 10% 50HZ 5A |
|---|---|---|---|
| ความเร็วในการตรวจสอบ: | ≥6 ม./นาที | อุณหภูมิที่เพิ่มขึ้นของโพรบ: | ≤60℃ |
| เวลาแม่เหล็ก: | ≤3วินาที เวลาช่องว่าง ≥5วินาที | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กแบบปรับค่าได้,อุปกรณ์ตรวจสอบแบบไม่ทำลายที่สามารถล้างอำนาจแม่เหล็กได้,เครื่องตรวจจับข้อบกพร่องแบบหัววัดหลายหัว |
||

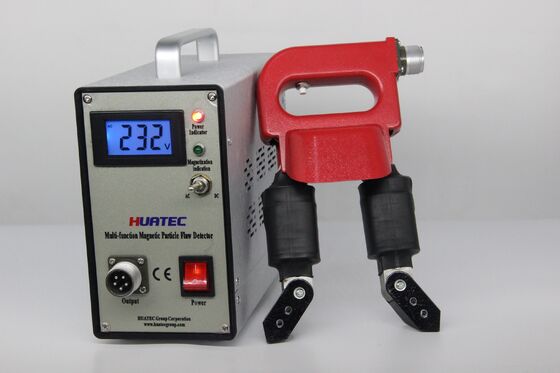

เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กแบบปรับกระแสได้ HCDX-IISC พร้อมหัววัดหลายแบบสำหรับการตรวจสอบ NDT
บทนำ:
เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กคอมโพสิต HCDX-IISC ใช้สวิตช์แบบสัมผัสแบบควบคุมด้วยซิลิคอน มีเสียงรบกวนต่ำ แรงแม่เหล็กสูง อายุการใช้งานยาวนาน และใช้งานง่าย เหมาะสำหรับการใช้งานภาคสนามและในห้องปฏิบัติการ เครื่องมือนี้ใช้การกำหนดค่าแบบผสม และผู้ใช้สามารถเลือกหัววัดได้อย่างอิสระตามความต้องการ สามารถกำหนดค่าหัววัดประเภท A, D, E, O ได้ตามความต้องการของผู้ใช้
ซีรีส์ HCDX-IISC มีฟังก์ชันการล้างอำนาจแม่เหล็ก และปรับกระแสได้
ใช้ MCU แบบ 8 บิตเป็นตัวควบคุมโดยเครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กนี้ (พร้อมวงจรควบคุมเฟส) และสามารถปรับกระแสแม่เหล็กได้อย่างต่อเนื่องผ่านการเก็บสัญญาณการตัดแรงดันไฟฟ้าเป็นศูนย์ของ AC และสัญญาณการควบคุมกระแสได้อย่างแม่นยำ นอกจากนี้ยังมีฟังก์ชันการล้างอำนาจแม่เหล็ก ฟังก์ชันการล้างอำนาจแม่เหล็กสามารถเปิดได้หลังจากเลือกโหมดการล้างอำนาจแม่เหล็กและกดปุ่มทริกเกอร์ นอกจากนี้ โปรแกรมของ MCU ยังสามารถอัปเกรดได้ฟรีตลอดอายุการใช้งาน และสามารถกำหนดค่าหัววัดประเภท A, D, E, O ได้ตามความต้องการของผู้ใช้
พารามิเตอร์หัววัดเสริมทั้งหมด:
|
หัววัดประเภท D |
แรงยก: AC≥5Kg DC≥18Kg (ไม่มีข้อต่อ) ระยะห่างขั้ว: 50-200 มม. (ปรับได้) กระแสทำงาน: ≥8A น้ำหนัก: 2.0 กก. แรงยก: ≥12Kg |
|
หัววัดประเภท Aกระแสทำงาน: ≥7A |
ระยะห่างขั้ว: 20-160 มม. (ปรับได้) แรงดันไฟฟ้าทำงาน: AC=38V, DC=9V น้ำหนัก: 2.0 กก. หัววัดประเภท O |
|
ความเข้มสนามแม่เหล็กกลาง: 180Oeกระแสทำงาน: ≥7A |
เส้นผ่านศูนย์กลางภายใน: 150 มม. น้ำหนัก: 2.5 กก. หัววัดประเภท E แรงยก: ≥12Kg |
|
ระยะทาง: 110 มม.กระแสทำงาน: ≥7A |
ความเร็วในการตรวจสอบ: 6 ม./นาที แรงดันไฟฟ้าทำงาน: 38 v ซ้าย, 2 น้ำหนัก: 3.0 กก. การใช้งาน: ส่วนใหญ่ใช้ในการตรวจจับรอยร้าวที่พื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็กเฟอร์โรแมกเนติก หม้อไอน้ำแรงดันสูง, โครงสร้างเหล็ก, ชิ้นส่วนตีขึ้นรูป, ชิ้นส่วนหล่อ, ชิ้นส่วนเชื่อม, ชิ้นส่วนเครื่องจักรกล ฯลฯ |
คำแนะนำหัววัดมาตรฐานสำหรับรุ่น HCDX-IISC:
หัววัดประเภท D (หัววัดแบบแอกแม่เหล็ก): พร้อมข้อต่อที่เคลื่อนย้ายได้ สามารถสร้างสนามแม่เหล็กและตรวจสอบชิ้นงานที่พื้นผิวได้
หัววัดประเภท A (หัววัดแบบเกือกม้า): เหมาะสำหรับรอยเชื่อมมุมทุกประเภท, มุมภายในและภายนอกของชิ้นงานขนาดใหญ่สำหรับการตรวจสอบสนามแม่เหล็กเฉพาะที่, พร้อมไฟทำงาน
หัววัดประเภท O (ขดลวดแบบวงแหวน): เหมาะสำหรับการตรวจจับรอยร้าวตามแนวเส้นรอบวงของชิ้นงาน และมีความไวสูงต่อรอยร้าวที่เกิดจากการล้าของชิ้นงาน นอกจากนี้ยังสามารถล้างอำนาจแม่เหล็กของชิ้นงานได้ด้วยวิธีระยะไกล
หัววัดประเภท E (หัววัดสนามแม่เหล็กหมุน): ทำการตรวจจับข้อบกพร่องรอบด้านสำหรับรอยเชื่อมตรงทุกประเภท, รอยเชื่อมวงแหวน, รอยเชื่อมชน และพื้นผิวเรียบและโค้งที่มีรูปทรงเรขาคณิตขนาดใหญ่ หัววัดมีลูกกลิ้ง ซึ่งช่วยให้การทำงานสะดวกขึ้นและเพิ่มความเร็ว หัววัดมีไฟทำงานเพื่อความสะดวกในการสังเกต
พารามิเตอร์ทางเทคนิค:
แหล่งจ่ายไฟ: AC 220V ± 10% 50HZ 5A
เอาต์พุต: AC 38V 10A
หัววัดประเภท A.D.E.O เป็นอุปกรณ์เสริมและมีจำหน่าย
ความเร็วในการตรวจสอบ: ≥6 ม./นาที
อุณหภูมิที่เพิ่มขึ้นของหัววัด: ≤60
รอบการทำงาน: แนะนำให้ทำงานเป็นเวลานานต่อเนื่อง: เวลาสร้างสนามแม่เหล็ก ≤3 วินาที, เวลาเว้นวรรค ≥5 วินาที
น้ำหนัก: ประมาณ 6.5 กก. (ยูนิตหลัก)
ขนาดคอนโทรลเลอร์: 95x45x75 มม. (ย*ก*ส)ขนาดกระเป๋าหิ้ว: 170x140x70 มม. (ย*ก*ส)
การจัดส่งมาตรฐาน:
โฮสต์ HCDX-IISC
1
หัววัดแบบแอกประเภท D 1
หัววัดประเภท A
หัววัดประเภท E
หัววัดประเภท E
น้ำหนักถ่วง1หัววัดประเภท E
1หัววัดประเภท E
1หัววัดประเภท E
1หัววัดประเภท E
คู่มือการใช้งาน1หัววัดประเภท E
1 หัววัดประเภท E
หัววัดประเภท Aหัววัดประเภท Oหัววัดประเภท E
หัววัดประเภท D
น้ำหนักถ่วง
ตัวอย่างทดสอบ
ไฟ UV
