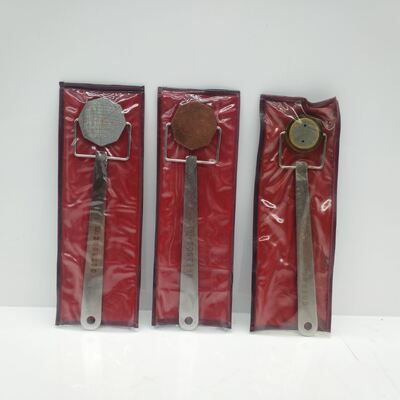

ตัวบ่งชี้สนามแม่เหล็กแบบ Pie Gauge ตรวจสอบทิศทางของฟลักซ์แม่เหล็กบนพื้นผิวได้อย่างรวดเร็ว

ตัวชี้วัดสนามแม่เหล็กแบบ Pie Gauge

ภาพรวม

เครื่องวัดปอยเปต (Pie Gauge) เป็นเครื่องมือสําหรับการตรวจสอบทิศทางของแม่เหล็กในพื้นผิวอย่างรวดเร็วให้รูปดาวของความไม่ต่อเนื่องของสีเหลือง. การตัดต่อเส้นตรงแปดส่วน ให้สัญญาณในทุกทิศทาง โดยทั่วไปใช้กับผงแห้งสําหรับการตรวจสอบโยกPie Gauge สามารถถือได้ในมุมใด ๆ และจะผลิตอัตราแสดงความเห็นตั้งตรงกับทิศทางของไหลเวียนแม่เหล็กมือถือที่ไม่ได้เป็นเหล็กที่มีหมุน

ตอบสนองความต้องการของ ASME BPVC ภาค V มาตรา 7, ASTM A275, ASTM E709, ASTM E1444 และ ASTM E3024

คําแนะนํา

วางเครื่องวัดปิ๊กให้เรียบเท่าที่จะเป็นไปได้บนพื้นผิวการทดสอบ โดยส่วนปิ๊กที่เห็นได้มองล่าง จักรมนต์พื้นผิวและใช้อนุภาคแม่เหล็กการชี้แจงจะสร้างไปตามเส้นที่ข้ามทิศทางของกระแสแม่เหล็ก. อัตราการชี้วัดที่ตั้งตรงกับกระแสแม่เหล็กจะแข็งแกร่งและมีความชัดเจนกว่าอัตราการชี้วัดที่มุม ไม่มีอัตราการชี้วัดจะสร้างเป็นขนานกับ (ตรงกับ) กระแสแม่เหล็กเครื่องวัดพายไม่แสดงความแรงของสนามแม่เหล็ก.
