รายละเอียดสินค้า:
|
| ค่าการแบ่งโหลดขั้นต่ำ: | 1น | การตรวจจับช่วง: | Φ1.5—30 มม. (เลือกเซ็นเซอร์อื่น) |
|---|---|---|---|
| เตือน: | สัญญาณเสียงและแสง | ข้อผิดพลาดในการแสดงผล: | ± 0.2% |
| ข้อผิดพลาดในการทำซ้ำของความไว: | ±0.055% | ประเภทไฟล์เอาต์พุต: | เอาต์พุตไฟล์ Word |
| ความแม่นยำในการตัดสินเชิงคุณภาพ: | 99.99% | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องเชือกลวดลิฟต์,เครื่องทดสอบ NDT ด้วยแม่เหล็กไฟฟ้า,เครื่องตรวจสอบการกัดกร่อนสายหัก |
||

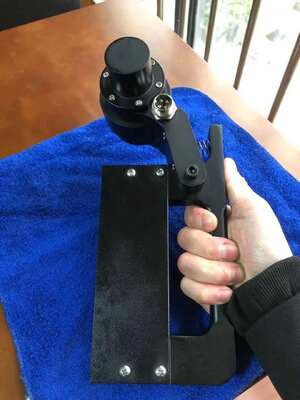

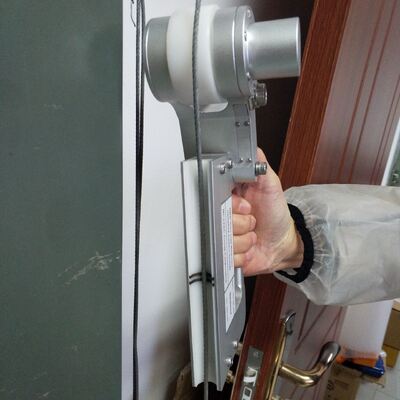

HRD-150 เครื่องตรวจสอบความบกพร่องของสายไฟฟ้าสายลิฟท์ เครื่องตรวจสอบความบกพร่องของสายไฟฟ้าไฟฟ้าแม่เหล็ก NDT เครื่องตรวจสอบความบกพร่องของสายไฟฟ้าที่แตกภายในภายนอก
I. ภาพรวมสินค้า
◆ สามารถทดสอบสายไฟฟ้าในสายไฟฟ้าภายในและภายนอก สายไฟฟ้าที่หัก, การใช้งาน, การกัดกรอง, การปรับปรุง, สายไฟฟ้าที่ลอย, การเปลี่ยนแปลงวัสดุและความบกพร่องอื่น ๆ
◆ ผลการทดสอบสามารถตอบสนองมาตรฐานของอุตสาหกรรมต่างๆ และสามารถแสดงในรูปของจํานวนสายไฟที่แตก และสัดส่วนของพื้นที่สายไฟที่แตกกับพื้นที่สายไฟที่แตกทั้งหมด
◆ อินเตอร์เฟซคอมพิวเตอร์ USB สําหรับการเก็บตัวอย่าง, การประมวลผลและการวิเคราะห์โดยตรง, พร้อมสัญญาณเสียงและแสงออนไลน์และแสดงผลในเวลาจริง
◆โครงสร้างวงกลมของเซ็นเซอร์ รอบล้อม, แม็กเนติเซชั่นแกน, แม็กเนติเซชั่นของสายไหมไปสู่ภาวะความอิ่ม
◆ หน่วยตรวจ สอบ ใช้ กล่อง อลูมิเนียม สะสม ซึ่ง กัน น้ํา กัน ฝุ่น กัน กระแทก และ กัน ความ นุ่ม น้ํา
◆ การทํางานที่มั่นคง, ผลงานที่น่าเชื่อถือ, ความแม่นยําในการตรวจจับสูง, ผลงานการต่อต้านการแทรกแซงที่แข็งแรง, ข้อมูลที่แม่นยํา
◆ โปรแกรมเพื่อปรับปรุงกับ Windows98/2000 / xp/Vista/windows7 ระบบปฏิบัติการคอมพิวเตอร์ต่างๆ
◆ ตามข้อบังคับของกฎหมายการวัดระดับชาติ และกฎหมายความปลอดภัยในการผลิตระดับชาติอุปกรณ์แต่ละเครื่องต้องได้รับการตรวจสอบโดยสถาบันการวัดแห่งชาติ ในฐานะบุคคลที่สาม ตามมาตรฐานอเมริกัน ASTM1571, และรายงานการทดสอบจะออกเพื่อได้รับคุณสมบัติทางกฎหมาย
◆ ใช้กันอย่างแพร่หลายในเหมืองแร่, ทางสายสายไฟ, อุปกรณ์ยก, ลิฟท์, เครื่องจักรท่าเรือ, สะพานสายไฟ และสาขาอื่น ๆ
Thai
2การจัดตั้งระบบและรุ่น
(1) กว้างของสายไฟฟ้าลิฟท์เป็น 8-16mm
(2) รูปแบบรวมของเครื่องตรวจสอบความบกพร่องคอมพิวเตอร์สายไหมคือ E15/E20
| เลขลําดับ | เนื้อหา | กรณีนี้ | ความคิดเห็น | |
|
การตรวจจับ หน่วย |
1. | E15 เครื่องตรวจจับตัวอย่างแบบพอลิมักเนตแบบตื่นเต้น ((การตั้งตําแหน่งระยะทางอัตโนมัติเพื่อสร้างโคเดอร์) | 1 | 8-16mm ทุกชนิดของสายไฟลิฟท์สามารถทดสอบ (สายเดียว) |
| 2. |
E20 เครื่องตรวจจับตัวอย่างแบบพอลิมักเนตแบบตื่นเต้น (การตั้งตําแหน่งระยะทางอัตโนมัติเพื่อสร้างโคเดอร์) |
1 | 8-16mm ทุกชนิดของสายไฟลิฟท์สามารถทดสอบ (หลายสาย) | |
|
การแปลง หน่วย |
3. |
RADFDigital เครื่องแปลง (การติดตามออนไลน์และเตือนเวลาจริง) |
1 | โมดูลถูกนําเข้าจากสหรัฐอเมริกา |
| 4. | 8344 การสลับสัญญาณ | 1 | ||
| 5. | สายแปลง USB ซีเรียล | 1 | ||
|
เพื่อจัดการกับ หน่วย |
6. | V3.0 แพคเกจการประมวลผลเวอร์ชั่น | 1 | |
| 7. | โน๊ตพ็อต | 1 | รวมกระเป๋าคอมพิวเตอร์ + หนู | |
| ข้อแนบ | 8. | กระเป๋าบรรจุแบบมาตรฐาน | 1 | |
| 9. | สายความปลอดภัย | 1 | ||
| 10. |
ออกโดยสถาบันการวัดตามกฎหมายแห่งชาติ รายงานการทดสอบของฝ่ายที่สาม |
1 | การใช้เครื่องมือได้รับคุณสมบัติทางกฎหมาย |
3รายละเอียด
มาตรฐาน: GB/T21837-2008, ASTM E1571-2001 (มาตรฐานนิติบุคคลสําหรับการตรวจสอบไฟฟ้าแม่เหล็กของสายไฟเหล็กแม่เหล็ก), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
ระยะการตรวจจับ:Φ1.530 mm (เลือกเซ็นเซอร์ที่แตกต่างกัน)
ความเร็วสัมพันธ์ระหว่างเซ็นเซอร์และสายไหม:00.06.0 m/s ตัวเลือกที่ดีที่สุด:0.3 ละ 1.5 m/s
ช่องว่างที่เหมาะสมที่สุดระหว่างกระดาษนําทางและสายไหม: 2?? 6 มม,ช่องว่างที่อนุญาต: 0?? 15 มม
ประเภทไฟล์ผลิต: ผลิตไฟล์ Word
เตือน: เตือนเสียงและแสง
การตรวจหาสถานที่ของสายไหมหัก
ความแม่นยําในการตัดสินทางคุณภาพ: 99.99%
การประเมินปริมาณ
ความผิดพลาดในการซ้ําความรู้สึก: ± 0.055%
ความผิดพลาดในการแสดง: ± 0.2%
ความผิดพลาดในการตรวจจับตําแหน่ง, ((L): ± 0.2%
พลังงาน: พลังงานคอมพิวเตอร์ 5V
น้ําหนักของเซ็นเซอร์: < 10kg (เซ็นเซอร์ปกติ)
อุณหภูมิสภาพแวดล้อม - 10 °C ~ 40 °C
ความดันอากาศ: 86 ~ 106Kpa
ความชื้นสัมพัทธ์: ≤ 85%
4หลักเทคนิคและคุณสมบัติทางกฎหมาย
(1) เครื่องมือเสมือน: ความไม่แน่นอนที่ไม่สิ้นเชิงของเชือกสายเรามั่นใจได้เลยว่า จะไม่มีการตรวจสอบที่พลาด และการตัดสินที่ผิดเหมือนกับการดูภาพยนตร์ การสแกนกระบวนการทั้งหมดของเชือกสาย ผลลัพธ์แม่นยําและซ้ําได้
(2) อุปกรณ์การกําหนดสาม: ตามมาตรฐานระดับชาติสําหรับเศษของสายไหมในอุตสาหกรรมที่แตกต่างกันการทดสอบออนไลน์ที่ไม่ทําลายของสายไหมสายไหมที่แตกภายในและภายนอก, รัสดี, การใช้งาน, การเปลี่ยนแปลงพื้นที่ส่วนโลหะ, สายลอย, สายกระโดด, การปรับปรุง, ความผิดปกติของวัสดุและความบกพร่องอื่น ๆ
(3) เครื่องมือทางกฎหมาย: ตามข้อกําหนดของกฎหมายการวัดระดับชาติ และกฎหมายความปลอดภัยในการผลิตระดับชาติอุปกรณ์แต่ละเครื่องตรวจสอบโดยสถาบันการวัดแห่งชาติตามมาตรฐานอเมริกันของ astm1571-2006 และ GB/ t21387-2008 เป็นฝ่ายที่สาม, และรายงานการทดสอบถูกออกเพื่อได้รับคุณสมบัติทางกฎหมาย
5ตัวชี้วัดทางเทคนิค
ระดับเต็มของเส้นใยสายเส้น径 ระดับสามารถตรวจสอบได้: Φ 1.5-300 - mm (จําเป็นต้องปรับแต่งเซ็นเซอร์รายการที่แตกต่างกัน)
ความเร็วสัมพันธ์ระหว่างเซ็นเซอร์และสายไหม: 0.0 - 6.0 m/s ดีที่สุด: 0.3 - 1.5 m/s
ช่องว่างที่ดีที่สุดระหว่าง sensor guide sleeve และสายไหมคือ 2 -- 6 มม และช่องว่างที่อนุญาตคือ 0 -- 15 มม
ความสามารถในการตรวจสอบความบกพร่องของสายไฟหัก (LF)
คุณภาพ: ความแม่นยําในการตรวจสอบคุณภาพของสายพังกระจายเดียวคือ 99.99%
การปรับปริมาณ: จํานวนรากที่หักในที่เดียวทําให้รากหนึ่งหรือหนึ่งที่เท่าเทียมกันตัดสินผิด
กว่า 100 ครั้งของการตรวจหาปริมาณด้วยการแตกรากกลางครั้งเดียวโดยไม่มีความผิดพลาด อัตราความแม่นยํา ≥92%
อัตราปริมาณของการเปลี่ยนแปลงของส่วนตัดข้ามโลหะ (LMA)
ความผิดพลาดที่อนุญาตของความรู้สึกการตรวจจับ ความซ้ํา: ± 0.055%
ความผิดพลาดอนุญาตของการแสดงความแม่นยําการตรวจจับ: ± 0.2%
ความสามารถในการตรวจสอบตําแหน่ง (L): ความผิดพลาดร้อยละของความยาวการตรวจสอบ: ± 0.2%
พลังงานไฟฟ้า: พลังงานแบตเตอรี่คอมพิวเตอร์ 5V
น้ําหนักเซ็นเซอร์: รายละเอียดที่ใช้กันทั่วไป < 10 kg
อุณหภูมิบริเวณ: -10°C~40°C ความดันชั้นบรรยากาศ: 86~106Kpa ความชื้นสัมพันธ์: ≤85%
