รายละเอียดสินค้า:
|
| วัดช่วง: | 0.75~400 มม. (เหล็กกล้า) | ช่วงความเร็วเสียง: | 1 ~ 19999 m/s |
|---|---|---|---|
| ปณิธาน: | 00.001 มิลลิเมตร / 0.0001นิ้ว | ความแม่นยำ: | 0.03 มม. หรือ 0.3%*H |
| ระยะเวลาการวัด: | 4 ครั้งต่อวินาที | ||
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉีดแม่นยําสูง,เครื่องวัดความหนาด้วยเสียงฉาย ultrasonic ด้วยความละเอียด 0.001mm,เครื่องทดสอบ NDT สําหรับการวัดเคลือบสี |
||

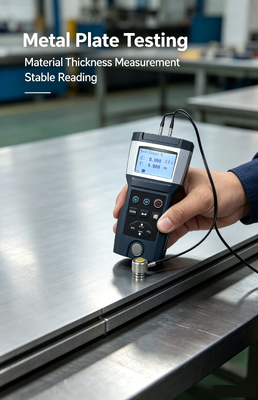

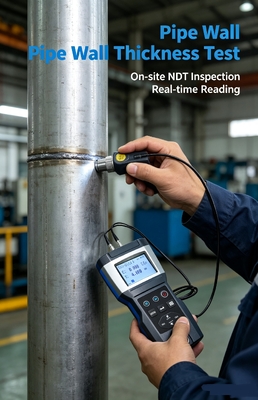

TG-3250H เครื่องวัดความหนาอัลตราโซนิกความแม่นยำสูง ความละเอียด 0.001 มม. วัดผ่านสีเคลือบและวัสดุฐานได้ การวัดแบบคู่ เครื่องทดสอบ NDT
TG-3250H เป็นเครื่องวัดความหนาอัลตราโซนิกดิจิทัลความแม่นยำสูง อาศัยหลักการทำงานเดียวกับ SONAR สามารถวัดความหนาของวัสดุต่างๆ ได้อย่างแม่นยำถึง 0.001 มิลลิเมตร หรือ 0.0001 นิ้ว เหมาะสำหรับการวัดความหนาของตัวนำอัลตราโซนิกที่ดี เช่น โลหะ (เหล็ก เหล็กหล่อ อลูมิเนียม ทองแดง) พลาสติก เซรามิก แก้ว ไฟเบอร์กลาส และอื่นๆ
พารามิเตอร์ทางเทคนิค
| ช่วงการวัด | 0.75~400 มม. (เหล็ก) | ช่วงความเร็วเสียง | 1 ~ 19999 ม./วินาที |
| ความละเอียด | 0.001 มม. / 0.0001 นิ้ว | ความแม่นยำ | 0.03 มม. หรือ 0.3%*H |
| ช่วงเวลาการวัด | 4 ครั้งต่อวินาที | ความถี่โพรบ | 2MHz, 3MHz, 5MHz, 7.5MHz |
| โหมดการสอบเทียบ | การสอบเทียบโพรบ & การสอบเทียบสองจุด | บล็อกสอบเทียบ | 4.000 มม. (เหล็ก) |
| โหมดการวัด | P-E, I-E, E-E | ปรับอัตราขยายได้ | 16 ระดับ |
| โหมดการวัด | จุดเดียว, สแกน, จับค่าต่ำสุด/สูงสุด, ส่วนต่าง, สัญญาณเตือน | การจัดเก็บข้อมูล | 1000 การวัด รวมถึงความหนา ความเร็วเสียง เวลา ฯลฯ |
| จอแสดงผล | เลือกภาษาอังกฤษ / จีนได้, จอแสดงผล FSTN LCD พร้อมไฟแบ็คไลท์ |
เนื้อหาการแสดงผล | ความหนา, ความเร็วเสียง, ความเสถียร, แบตเตอรี่, โหมดการวัด, ฯลฯ |
| การสื่อสาร | อินเทอร์เฟซ Bluetooth & Mini-USB, โปรโตคอลพอร์ตอนุกรมเสมือน | พิมพ์ | เครื่องพิมพ์ความร้อน Bluetooth แบบพกพา (อุปกรณ์เสริม) |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ 3.7V | ปิดเครื่อง | ปิดเครื่องเมื่อหมดเวลา, ปิดเครื่องเมื่อแบตเตอรี่ต่ำ |
| อุณหภูมิการใช้งาน | -10 ~ 50 °C | อุณหภูมิการจัดเก็บ | -30 ~ 60 °C |
| ขนาด | 157 มม. * 78 มม. * 37 มม. | น้ำหนัก | ประมาณ 260 กรัม |
| วัสดุเปลือก | โลหะผสม ABS & PC | วัสดุกล่อง | ABS (IK08 / IP67) |
คุณสมบัติ:
ฟังก์ชันหลัก:
พารามิเตอร์โพรบ
ตัวบ่งชี้ทางเทคนิคของโพรบ (ช่วงการวัดเกี่ยวข้องกับคุณสมบัติของวัสดุที่จะ
วัด, สถานะการจับคู่ และปัจจัยอื่นๆ ที่มีอิทธิพล และช่วงการวัดของเหล็ก 45# คือ
แสดงในตาราง)
| ป้ายกำกับ | S15-P06 | S2M-P14 | G5M-P10 | G5M-P08 | G7M-P06 | G2M-P12 | H3M-P12 |
| ประเภท | เดี่ยว | เดี่ยว | คู่ | คู่ | คู่ | คู่ | คู่ |
| ช่วงการวัด | 0.15~28 มม. | 30~2000 มม. | 0.8~300 มม. | 0.8~225 มม. | 0.8~50 มม. | 3.0~700 มม. | 2.0~200 มม. |
| วัด H<10 | 0.01 มม. | 0.03 มม. | 0.03 มม. | 0.03 มม. | 0.05 มม. | 0.05 มม. | |
| ข้อผิดพลาด H≥10 | 0.3%H | 0.5%H | 0.3%H | 0.3%H | 0.3%H | 0.5%H | 0.5%H |
| เส้นผ่านศูนย์กลางภายนอกโพรบ | 8 มม. | 19 มม. | 13 มม. | 11 มม. | 9 มม. | 17 มม. | 15 มม. |
| ความถี่โพรบ | 15MHz | 2MHz | 5MHz | 5MHz | 7.5MHz | 2MHz | 3MHz |
| อุณหภูมิสัมผัส | -10~60°C | -10~310°C | -10~60°C | -10~60°C | -10~60°C | -10~60°C | -10°~310°C |
| ช่วงการใช้งาน | การวัดความแม่นยำสูงหรือการวัดชิ้นงานบางพิเศษ | ไม่มีความล่าช้า, การวัดชิ้นงานหนาพิเศษ | การวัดชิ้นงานทั่วไป | โพรบเส้นผ่านศูนย์กลางเล็กสำหรับการวัดพื้นผิวโค้งและการวัดทั่วไป | โพรบเส้นผ่านศูนย์กลางเล็กสำหรับการวัดพื้นผิวโค้งและชิ้นงานขนาดเล็ก | โพรบเส้นผ่านศูนย์กลางใหญ่สำหรับการวัดชิ้นงานหล่อและชิ้นงานที่หนากว่า | โพรบอุณหภูมิสูงสำหรับการวัดชิ้นงานอุณหภูมิสูง |
เปรียบเทียบเวอร์ชัน
| เวอร์ชัน | โหมดการวัด | การวัดผ่านสี | วัดสีเคลือบ |
| พื้นฐาน | P-E | x | x |
| มาตรฐาน | P-E, I-E, E-E | ✓ | x |
| ขั้นสูง | P-E, I-E, E-E, E-C, C-E | ✓ | ✓ |
