รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องวัดความหนาอัลตราโซนิก | ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
|---|---|---|---|
| ช่วงการวัด (เหล็ก 45#): | 0.15 มม. – 1800 มม | ความถี่ในการวัด: | 4Hz、8Hz、16Hz |
| ความแม่นยำ: | 0.001 มม. | แสดง: | หน้าจอสี TFT-LCD ขนาด 3.5 นิ้ว QVGA (320 × 240) |
| เน้น: | เครื่องวัดความหนาอัลตราโซนิก ช่วง 0.15-1800 มม.,เครื่องวัดความหนาความแม่นยำสูง TG-5700,อุปกรณ์การทดสอบที่ไม่ทําลายล้าง เครื่องวัดเสียงฉาย |
||

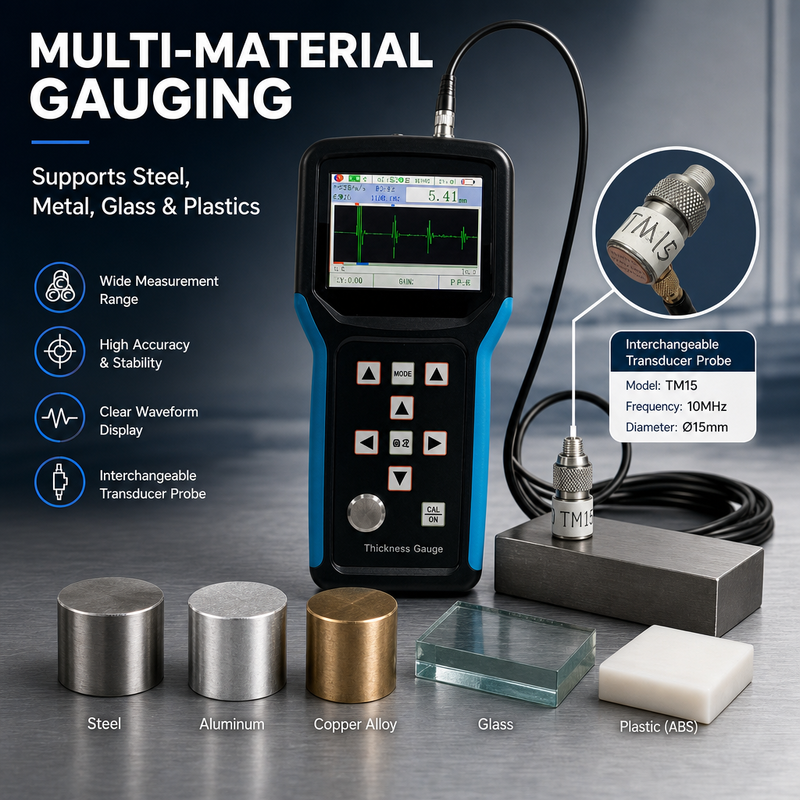

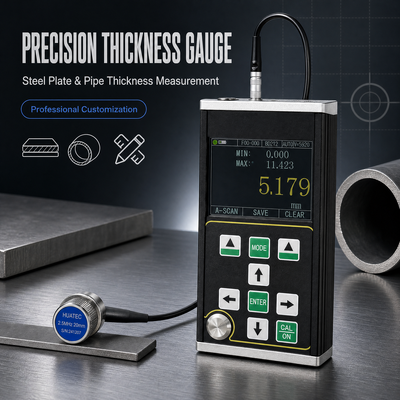

TG-5700 ระยะวัดความหนาด้วยเสียงฉายแม่นยําสูง 0.15-1800mm
TG-5700 เป็นเครื่องวัดความหนาของเสียงฉีดฉีดดดิจิตอลความแม่นยําสูงแบบมือถือแบบใหม่ที่มีการสแกน A / B. มันใช้หลักการวัดความหนาของเสียงฉีดฉีดตามการสะท้อนกระแทกมันเหมาะสําหรับการวัดความหนาของวัสดุที่สามารถทําให้คลื่นฉายากระจายในมันที่ความเร็วคงที่และได้รับการสะท้อนจากหลังของมันความละเอียดการวัดคือ 0.001mm และช่วงการวัดมีขนาดเล็กเพียง 0.15mm (เหล็ก)
●ผลิตภัณฑ์นี้มีโหมดสแกน A, โหมดสแกน B และโหมดแสดงตัวเลข
● ระยะการวัดมีความกว้างขวาง และมีการนําเทคโนโลยี "เสียงสะท้อนหลายเสียง" ที่เป็นเอกลักษณ์มาใช้ในการวัดชิ้นส่วนที่บางมาก โดยมีความหนาในการวัดอย่างน้อย 0.15 มม (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาได้อย่างแม่นยําสูง และความละเอียดในการวัดสูงสุดสามารถบรรลุ 0.001mm; ความละเอียดการซ้ําสามารถบรรลุ ± 0.002mm;
● มันมีฟังก์ชันของเคลือบเจาะและการวัดเสียงสะท้อนต่อเสียงสะท้อน ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและเคลือบบนพื้นผิว
●หลายโหมดการวัด: โหมด mb-e, E-E และ me-e ตอบสนองการวัดของชิ้นงานหนาแบบปกติ; โหมดบางทําการวัดของชิ้นส่วนบาง;
● รูปแบบเลขประกอบด้วย: รูปแบบค่าความหนาแบบปกติ รูปแบบความแตกต่าง / อัตราการลด และรูปแบบค่าสูงสุด
● 2 รูปแบบการเพิ่ม: การเพิ่มอัตโนมัติ / การเพิ่มมือ
● สามารถตั้งการปิดมือและปิดอัตโนมัติได้ โดยมีฟังก์ชันประหยัดพลังงาน
● รองรับเครื่องสํารวจหลากหลายประเภท รวมถึงเครื่องสํารวจกระจกคู่และเครื่องสํารวจกระจกเดียว และรองรับเครื่องสํารวจความถี่สูงสูงถึง 20MHz
● รองรับการเก็บของจํานวนมาก และสามารถเก็บค่าความหนา 100000 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน
● จอ TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว ความละเอียดสูง 320x240 (QVGA)
● มีวิธีการปรับขนาดหลากหลาย รองรับการปรับขนาดจุดเดียว การปรับขนาดหลายจุด และการปรับขนาดด้วยมือและสามารถปรับความเร็วของเสียงและ sonda สถานที่ศูนย์ในเวลาเดียวกัน; มันสนับสนุนการแก้ไขเส้นทาง v ของเครื่องสํารวจกระจกแท้คู่
● รองรับการแปลงของระบบเมตรและบริตติช; สามารถเปลี่ยนระหว่างหน่วยมิลลิเมตรและอินช์;
● รองรับการแสดงภาษาอังกฤษ
* หมายเหตุ: บริษัทยึดสิทธิ์ในการปรับเปลี่ยนทางเทคนิคโดยไม่แจ้งล่วงหน้า
|
รายการ |
TG-5700 |
|
ประเภทเครื่องตรวจสอบ |
โซนด์กระจกเดียว / โซนด์กระจกคู่ |
|
ระยะการวัด (เหล็ก 45#) |
0.15 มิลลิเมตร |
|
ความมั่นคงของการแสดง |
การใช้เทคโนโลยีศูนย์การข้าม และเทคโนโลยีเสียงสะท้อนหลายครั้ง เพื่อให้แน่ใจว่าค่าการวัดความหนาไม่ถูกส่งผลกระทบจากความแข็งแรงของเสียงสะท้อน, คอเฟกเซ็นต์ความอ่อนแอของวัสดุ, การเพิ่มความสูงและความสูงของประตูและมีความมั่นคงในการวัดและความน่าเชื่อถือสูง. |
|
ความถี่ของการวัด |
4Hz,8Hz,16Hz |
|
การแก้ไข |
0.1 มม.,0.01 มิลลิเมตร,0.001 มิลลิเมตร(00.01 นิ้ว,00.001 นิ้ว,00.0001 นิ้ว) |
|
ความถูกต้อง |
0.001 มิลลิเมตร |
|
เครื่องกําเนิดจังหวะ |
การปล่อยคลื่นสี่เหลี่ยมลบถูกนํามาใช้ และความกว้างและความแรงดันของแรงผลักดันจะตรงกันเองกับ sonda |
|
ระยะความเร็วของเสียง |
400-19999m/s |
|
บล็อกการปรับ |
4 มม.(เหล็ก) |
|
การปิดอัตโนมัติ |
คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดด้วยมือ |
|
การปรับระดับเครื่องสํารวจ |
การปรับขนาดจุดเดียว การปรับขนาดหลายจุด |
|
กําไร |
การควบคุมแรงเพิ่มอัตโนมัติ การควบคุมแรงเพิ่มอัตโนมัติ |
|
ระยะการเพิ่ม |
0 ~ 70dB |
|
รูปแบบการตรวจสอบ |
ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL) |
|
ระบบการวัด |
(1) MB-E: รูปแบบการวัดที่พัฒนาขึ้นจากเวลาการเดินทางจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างครั้งแรก (2) E-E: รูปแบบการวัดการเคลือบด้วยการเจาะเข้าไป, เสียงสะท้อนแบบ Em?? En เป็นตัวเลือก (3) ME-E:โหมดการวัดเสียงสะท้อนหลายเสียง; (4) THIN: โหมดการวัดผนังบาง |
|
รูปแบบเลข |
รูปแบบค่าความหนา รูปแบบความแตกต่าง / อัตราการลด รูปแบบค่าสูงสุด / น้อยสุด |
|
โหมดสแกน A |
มี |
|
โหมด B-scan |
มี |
|
อัตราการใช้งาน |
มี |
|
สัญญาณแบตเตอรี่ |
มี |
|
ภาษา |
อังกฤษ |
|
หน่วย |
mm/นิ้ว |
|
การทํางานของเมนู |
มี |
|
ฟังก์ชันของซอฟต์แวร์ |
การตั้งค่าประตูแบบไดนามิก การตั้งค่าการปิด (Blank) การตั้งค่าการปิดเสียงสะท้อนเสียงสะท้อนเสียง (E-Blank) การปิดเสียงสะท้อนเสียงสะท้อนเสียง การแปลงเสียงสะท้อนเสียงและการปรับขนาด |
|
ฟังก์ชันการเก็บ |
มันสามารถเก็บความหนา 100,000 (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), 500 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน |
|
อัพเกรดโปรแกรมโฮสต์ |
มี |
|
การแสดง |
3.5 "จอ QVGA (320 × 240) สี TFT-LCD |
|
การส่งข้อมูล |
รองรับการสื่อสารแบบเรียงลําดับ RS-232 และ USB เพื่อส่งข้อมูลไปยังคอมพิวเตอร์ |
|
อุณหภูมิการทํางาน |
- 10°C✅+50°C; หากมีความต้องการพิเศษ, มันสามารถถึง - 20°C; |
|
โลตติจ์ทํางาน |
จําเป็นต้องใช้แบตเตอรี่ AA จํานวน 4 แบตเตอรี่ 5 แบตเตอรี่ เมื่อพลังงานไม่เพียงพอ |
|
ขนาดรวม |
204 x 100 x 36 (มิลลิเมตร) |
|
น้ําหนักรวม |
310 กรัม(ไม่มีแบตเตอรี่) |
|
แบตเตอรี่ |
แบตเตอรี่แห้ง AA 4 ชิ้น |

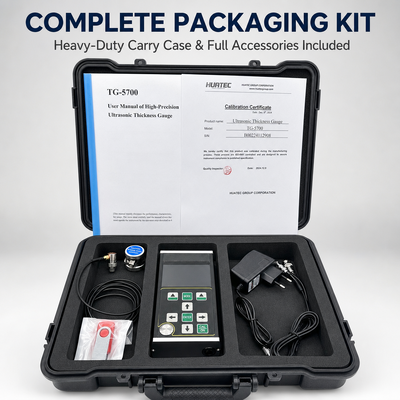

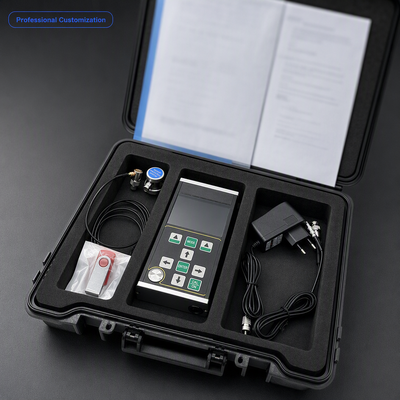

การจัดส่งตามมาตรฐาน
หน่วยหลัก TG-5700 1pc
2.5M Φ20 เครื่องแปลงสัญลักษณ์ชิ้นเดียว ระยะทดสอบ 4-1800mm 1pc
กระป๋องพืชผสม 1pc
กระเป๋าสะพาย 1pc
คู่มือการใช้งาน 1pc
ใบรับรองการปรับขนาด 1pc
อุปกรณ์เสริมทางเลือก
โซนส์ที่หลากหลายที่มีความถี่ที่แตกต่างกัน โซนส์เดียว 8mm/10mm/12mm และซอนส์ความหนา ultrasonic
บล็อกสเต็ปสเต็ปหลากหลาย
โปรแกรม PC Data
เครื่องตรวจสอบแบบไม่จําเป็น:
|
TS400 โซนด์ระดับกระจกคู่ |
10MHz |
5 มม |
0.5-50 มิลลิเมตร |
|
TS500 โซนด์ระดับกระจกคู่ |
5Mhz |
5 มม |
1.0-65 มิลลิเมตร |
|
TS510 โซนด์ระดับกระจกคู่ |
5Mhz |
10mm |
1.0-500 มิลลิเมตร |
|
DTM15 โซนด์คริสตัลเดียว |
15 MHz |
6 มม. |
0.15-22.5 มิลลิเมตร |
|
DTM7.5 โซนด์คริสตัลเดียว |
7.5Mhz |
6 มม. |
0.5-22.5 มิลลิเมตร |
|
DTM10 โซนด์คริสตัลเดียว |
10Mh |
6 มม. |
0.3-22.5 มิลลิเมตร |
|
DTM5 โซนด์กระจกเดียว |
5M |
6 มม. |
1.0-22.5 มิลลิเมตร |
|
BD510 โซนด์คริสตัลเดียว |
10Mh |
10 มม. |
1-1000 มม |
|
BD212 โซนดระดับคริสตัลเดียว |
2MHz |
12 มม. |
4-1800 มม. |
|
สายสัญลักษณ์แครสตัลสองสาย |
|
||
|
เพียงคนเดียวสายเคเบิลสัญจร |
|
||
