รายละเอียดสินค้า:
|
| ปริมาณช่อง: | สี่ช่องการสั่นสะเทือน หนึ่งช่องมาตรวัดรอบ | ความแม่นยำ: | ±5% |
|---|---|---|---|
| การแปลง A/D: | การสุ่มตัวอย่าง AD 24 บิต | จอแสดงผล LCD: | รองรับการป้อนข้อมูลด้วยหน้าจอสัมผัส หน้าจอสีขนาด 5 นิ้ว |
| เน้น: | เครื่องวิเคราะห์การสั่นสะเทือน AD 24 บิต,เครื่องทดสอบตลับลูกปืนความถี่ 35KHz,การวินิจฉัยข้อผิดพลาดการถ่วงดุลแบบไดนามิก |
||

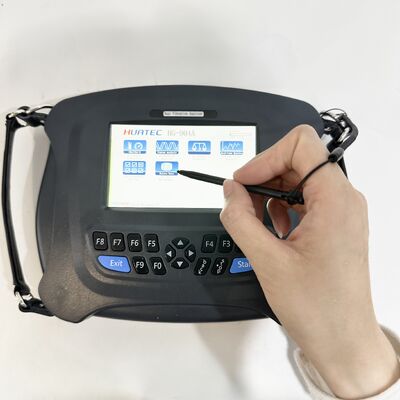

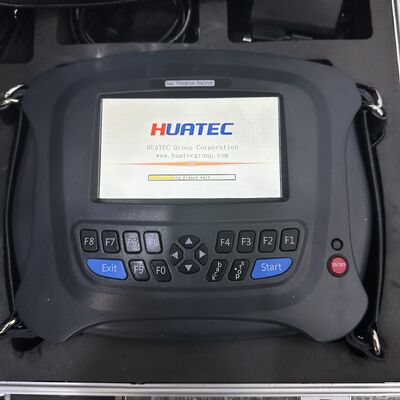

เครื่องวิเคราะห์การสั่นสะเทือนแบบ 4 ช่อง HG-904B4 การสุ่มตัวอย่าง AD 24 บิต ความถี่ 35KHz การวินิจฉัยความผิดปกติของแบริ่งและเฟือง เครื่องทดสอบการถ่วงดุลแบบไดนามิก
HUATEC HG-904B เป็นเครื่องมืออเนกประสงค์ 4 ช่อง มีพอร์ตอินพุตที่หลากหลายซึ่งสามารถเชื่อมต่อกับเซ็นเซอร์ประเภทต่างๆ ได้ ใช้เทคโนโลยีไมโครอิเล็กทรอนิกส์ขั้นสูง การวิเคราะห์สัญญาณ และการวินิจฉัยความผิดปกติ โดยรวมความสามารถในการตรวจสอบสภาพอุปกรณ์และการวินิจฉัยความผิดปกติไว้ในเครื่องเดียว
เครื่องวิเคราะห์นี้มีฟังก์ชันการเก็บข้อมูลการสั่นสะเทือนแบบสี่ช่อง ซึ่งสามารถทำการวัดการสั่นสะเทือน ณ สถานที่ และจัดเก็บค่าลักษณะการสั่นสะเทือนและสเปกตรัมของจุดวัดได้หลายหมื่นค่าโดยอัตโนมัติ นอกจากนี้ยังสามารถแสดงรูปคลื่นและสเปกตรัมแบบหนึ่งถึงสี่ช่องพร้อมกัน ณ สถานที่ได้ นอกจากนี้ ยังสามารถใช้เป็นเครื่องตรวจจับความไม่สมดุล โดยทำการตรวจสอบการถ่วงดุลแบบไดนามิกแบบด้านเดียวและสองด้าน ณ สถานที่ได้ BT4 & IP54
| ฟังก์ชันหลัก | รุ่น | |
| รุ่น | HG-904B4 | HG-904B2 |
| จำนวนช่อง | สี่ช่อง | สองช่อง |
| ฟังก์ชันหลัก | ||
|
1, การตรวจสอบแบบซิงโครนัสสามช่อง โดยมีการเก็บค่าอัตราเร่ง ความเร็ว การกระจัด และการหมุนรอบแกนพร้อมกันจากแต่ละช่อง รวมถึงกราฟสเปกตรัมความถี่ของพารามิเตอร์แจ้งเตือน |
ใช่ | 1 ช่อง |
| 2, การเก็บข้อมูลแบบซิงโครนัสช่องเดียวหรือหลายช่องของพารามิเตอร์ใดๆ ช่วงความถี่ใดๆ และกราฟใดๆ | 1 หรือ 2 หรือ 3 หรือ 4 ช่อง | 1 หรือ 2 ช่อง |
| 3, การติดตามแกน การวิเคราะห์การเริ่ม-หยุด การทดสอบแรงกระแทก | ใช่ | ไม่ |
| 4, การตรวจสอบค่าฮาร์ดแวร์แบบเรียลไทม์และการวิเคราะห์กราฟแนวโน้มแบบเรียลไทม์สำหรับพารามิเตอร์ใดๆ และช่วงความถี่ใดๆ การวิเคราะห์สเปกตรัมความถี่และรูปคลื่นแบบเรียลไทม์ | 1 หรือ 2 หรือ 3 หรือ 4 ช่อง | 1 หรือ 2 ช่อง |
| 5, เทคโนโลยีการตรวจสอบแรงกระแทกของแบริ่งแบบลูกกลิ้ง (ประเมินการหล่อลื่นและแรงกระแทกของแบริ่ง) | เป็นทางเลือก (หมายเหตุการสั่งซื้อ) | เป็นทางเลือก (หมายเหตุการสั่งซื้อ) |
| 6, การถ่วงดุลระนาบ 1 หรือ 2 | ใช่ | ใช่ |
| 7, ระบบวิเคราะห์ซอฟต์แวร์การจัดการอุปกรณ์ | ใช่ | ใช่ |
| 8, สามารถเชื่อมต่อกับ ICP, เซ็นเซอร์ประจุ, เซ็นเซอร์วัดการกระจัดแบบกระแสไหลวน, เซ็นเซอร์วัดความเร็วแบบแม่เหล็กไฟฟ้า | ใช่ | ใช่ |
| 9, การวิเคราะห์เฟสสัมพัทธ์ | เป็นทางเลือก (หมายเหตุการสั่งซื้อ) | เป็นทางเลือก (หมายเหตุการสั่งซื้อ) |
ฟังก์ชันหลัก:
พอร์ตอินพุตอเนกประสงค์สำหรับเซ็นเซอร์หลากหลายประเภท: (เพียโซอิเล็กทริก, แม่เหล็กไฟฟ้า, กระแสไหลวน, ICP)
-- หน้าจอสีขนาด 5 นิ้วพร้อมอินเทอร์เฟซภาษาจีนสำหรับการแสดงผลที่ชัดเจนและสวยงาม
-- พื้นที่จัดเก็บข้อมูลขนาดใหญ่พร้อมฮาร์ดไดรฟ์ 16GB ที่สามารถจัดเก็บค่าลักษณะการสั่นสะเทือนและสเปกตรัมของจุดวัดได้หลายหมื่นค่าโดยอัตโนมัติ
-- การเก็บข้อมูลแบบซิงโครนัสสี่ช่องพร้อมการสุ่มตัวอย่าง AD 24 บิต
-- FFT สเปกตรัม 1600, 3200, 6400 หรือ 12800 บรรทัด
-- อินเทอร์เฟซการสื่อสาร USB 2.0 พร้อมการแสดงผลเมนูสไตล์ Windows ภาษาจีนใหม่ล่าสุดเพื่อการใช้งานที่ง่ายขึ้น
-- ความถี่ในการวิเคราะห์สูงถึง 35 KHZ พร้อม 8 ระดับที่เลือกได้
-- การวิเคราะห์ไดนามิกความเร็วสูงเต็มรูปแบบ รวมถึงสเปกตรัมแอมพลิจูด, สเปกตรัมกำลัง, สเปกตรัมลอการิทึม ฯลฯ
-- แสดงค่าลักษณะโดเมนเวลาต่างๆ รวมถึงค่าสูงสุด, ค่าสูงสุด-สูงสุด, ค่าประสิทธิผล, แฟกเตอร์สูงสุด, ความเบ้, ความโด่ง ฯลฯ
-- ฟังก์ชันการวิเคราะห์และวินิจฉัยหลายอย่าง: การวิเคราะห์แบริ่ง/เฟือง (การวิเคราะห์การถอดรหัสซองจดหมาย) การวินิจฉัยความผิดปกติ, การวินิจฉัยความถี่ธรรมชาติ (การทดสอบการเคาะ) ฯลฯ
-- การจัดเก็บและเล่นข้อมูล/บันทึกสำหรับการถ่วงดุลโรเตอร์
-- สามารถเลือกถอดหรือเก็บน้ำหนักทดสอบและประเมินคุณภาพได้
-- การทำงานถ่วงดุลความแม่นยำสูงพร้อมการถ่วงดุลอย่างรวดเร็วเพื่อวัดและแสดงค่าการสั่นสะเทือน, แอมพลิจูด, เฟส
-- การตรวจจับและวินิจฉัยความผิดปกติของแบริ่ง/เฟืองโดยใช้การถอดรหัสซองจดหมายฮาร์ดแวร์
-- การวัดความเร็ว, การวัดเสียงรบกวน, การวัดเฟส, การวินิจฉัยเฟส
-- การตั้งค่าเกณฑ์การทริกเกอร์ด้วยตนเอง (ใหญ่, กลาง, เล็ก)
-- สามารถติดตั้งซอฟต์แวร์ EMD ของระบบจัดการอุปกรณ์ได้ (รวมถึงฐานข้อมูลแบริ่ง)
ข้อมูลจำเพาะฮาร์ดแวร์:
| สถิติ | ข้อมูลจำเพาะ |
| รุ่น | HG-904B4 สี่ช่อง / HG-904B2 สองช่อง |
| จำนวนช่อง | สี่ช่องการสั่นสะเทือน, หนึ่งช่องวัดรอบ |
| ฟังก์ชันหลัก | การเก็บข้อมูลแบบซิงโครนัสช่องเดียวหรือหลายช่องของพารามิเตอร์ต่างๆ รวมถึงอัตราเร่ง, ความเร็ว, การกระจัด และซองจดหมายตามแนวแกน |
| ความแม่นยำ | ±5% |
| การแปลง A/D | การสุ่มตัวอย่าง AD 24 บิต |
| จอแสดงผล LCD | รองรับการป้อนข้อมูลหน้าจอสัมผัส, จอสีขนาด 5 นิ้ว |
| ช่วงวัดรอบ | 120—12000 รอบต่อนาที |
| ช่วงอุณหภูมิของเครื่องมือ | -20—55°C |
| ช่วงอุณหภูมิของเซ็นเซอร์ | -20°—120°C |
| แบตเตอรี่แบบชาร์จไฟได้ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ 7.2V, 6800mA; เวลาชาร์จ 7 ชั่วโมง, เวลาทำงานต่อเนื่อง 8 ชั่วโมง |
| เครื่องชาร์จ | 8.V, 2A |
| คลังข้อมูลวินิจฉัย | ฐานข้อมูลแบริ่ง |
| ฟังก์ชันและช่วงการวัด |
วัดค่าพารามิเตอร์สี่ค่าและสเปกตรัมพารามิเตอร์แจ้งเตือนพร้อมกันด้วยความไว 100 mv/g อัตราเร่ง 0.1——199.99 m/s² ความเร็ว 0.1——199.99 mm/s การกระจัด 1um——1999um ค่าซองจดหมายตามแนวแกน 0.1——30 m/s² |
| ฟังก์ชันวิเคราะห์ซอฟต์แวร์ | การวิเคราะห์สเปกตรัมการสั่นสะเทือนและรูปคลื่นโดเมนเวลา, การวิเคราะห์ซองจดหมาย, ฟังก์ชันวินิจฉัยความผิดปกติที่แม่นยำสำหรับแบริ่งแบบลูกกลิ้ง (สี่ส่วน) ฟังก์ชันวินิจฉัยความผิดปกติแยกต่างหาก: ฮาร์ดแวร์ของเครื่องมือมีฟังก์ชันวินิจฉัยความผิดปกติแยกต่างหากสำหรับการเก็บสเปกตรัมพารามิเตอร์อื่นๆ, สเปกตรัมเคปสตรัม, สเปกตรัมลอการิทึม และการวินิจฉัยสเปกตรัมกำลัง (การเก็บข้อมูลแบบเรียลไทม์และการแสดงผลแบบเรียลไทม์) |
| ความจุในการจัดเก็บ | 16G |
| อินเทอร์เฟซภายนอก | การชาร์จและการสื่อสาร USB2.0 |
| ฟังก์ชันส่งออกรายงาน | ตรวจจับการส่งออกรายงานข้อมูล |
| ช่วงการตอบสนองความถี่การวัดการสั่นสะเทือน: | 2—35KHz |
| ประเภทเซ็นเซอร์ที่เชื่อมต่อได้: | เซ็นเซอร์วัดอัตราเร่งแบบเพียโซอิเล็กทริก, เซ็นเซอร์ ICP, เซ็นเซอร์วัดความเร็วแบบแม่เหล็กไฟฟ้า, เซ็นเซอร์กระแสไหลวน |
ภาพรวมซอฟต์แวร์:
ด้วยการพัฒนาอย่างรวดเร็วของ Internet of Things และแพลตฟอร์ม Big Data เราได้รวมข้อได้เปรียบด้านฟังก์ชันของระบบซอฟต์แวร์ที่มีอยู่ของเรา และใช้แพลตฟอร์ม Windows.Net 3.5-5.0, ชุด Microsoft Visual Studio 2019 และฐานข้อมูล MySQL การสื่อสารระหว่างระบบซอฟต์แวร์และตัวรวบรวมใช้สถาปัตยกรรม UDP แบบรวม และระบบซอฟต์แวร์ได้รับการออกแบบให้มีทั้งเวอร์ชันเครือข่ายและเวอร์ชันสแตนด์อโลน หลังจากความพยายามเกือบหนึ่งปี เราได้เปิดตัวเวอร์ชันล่าสุดของระบบตรวจสอบและวินิจฉัยอัจฉริยะอุปกรณ์องค์กร (ต่อไปนี้จะเรียกว่าระบบ EMD) ด้วยการใช้การทำงานของซอฟต์แวร์ไคลเอ็นต์ที่ยืดหยุ่นและข้อได้เปรียบของเครื่องมือวิเคราะห์ที่ครอบคลุม ผู้ใช้สามารถตรวจสอบข้อมูลได้สะดวกยิ่งขึ้นและวิเคราะห์สาเหตุของความผิดปกติได้อย่างมีประสิทธิภาพมากขึ้น ซอฟต์แวร์ระบบเข้ากันได้กับตัวรวบรวมข้อมูลเครือข่ายหลายช่อง, ตัวรวบรวมการตรวจสอบแบบไร้สาย และเครื่องวิเคราะห์แบบพกพาแบบออฟไลน์ ในขณะที่วิเคราะห์แนวโน้มข้อมูลออนไลน์ เครื่องวิเคราะห์แบบพกพาสามารถเสริมการเก็บข้อมูลเพื่อให้การวิเคราะห์อุปกรณ์ ณ สถานที่ครอบคลุมมากขึ้น จึงวิเคราะห์แนวโน้มและสิ่งผิดปกติของหน่วยได้อย่างครอบคลุม ระบุสาเหตุของสิ่งผิดปกติได้อย่างแม่นยำ และเพิ่มการรับประกันอุปกรณ์ ณ สถานที่ให้สูงสุด
