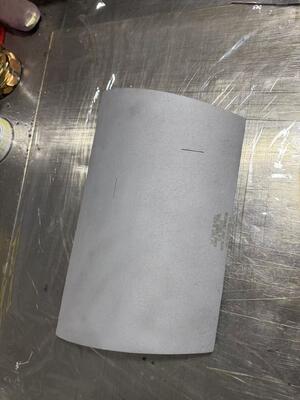

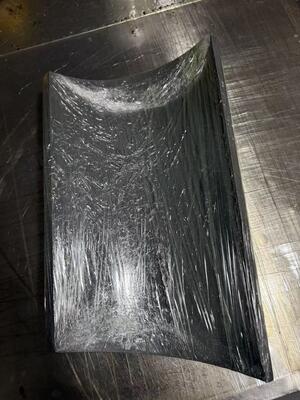

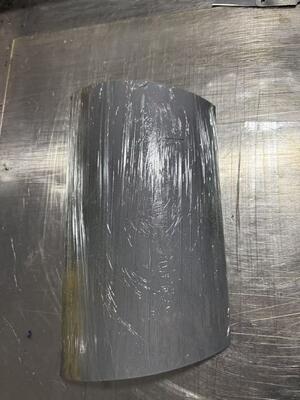

บล็อกสอบเทียบท่อ PAUT ของ HUATEC NDT Calibration Block

บล็อกสอบเทียบท่อ PAUT NDT ของ HUATEC

บล็อกสอบเทียบท่อเหล่านี้ได้รับการออกแบบมาเป็นพิเศษเพื่ออำนวยความสะดวกในการทดสอบแบบอัลตราโซนิกแบบรวมกลุ่ม (PAUT) การออกแบบบล็อกประกอบด้วยการปรับเปลี่ยนต่างๆ จากการออกแบบ ASME เดิม รวมถึงความยาวตามแนวแกนและส่วนโค้งที่เพิ่มขึ้น การจัดวางรอยบากใหม่ และการตัดมุม 10 องศาที่ปลายด้านหนึ่งสำหรับบล็อกที่มีขนาดใหญ่กว่า 5 NPS การปรับเปลี่ยนเหล่านี้ช่วยลดสัญญาณรบกวนที่ไม่ต้องการจากผนังด้านหลังในขณะที่ทำการสอบเทียบ DAC/TCG ด้วยอุปกรณ์ PAUT

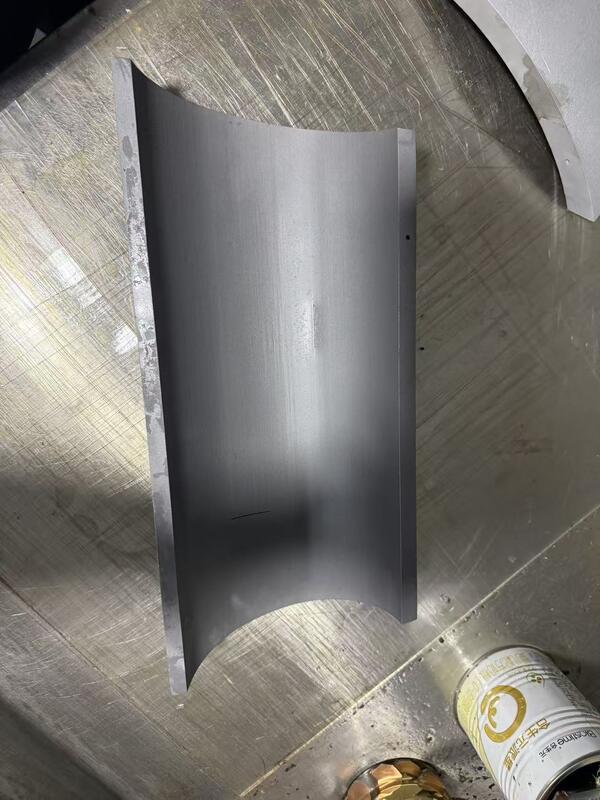

บล็อกสอบเทียบควรเป็นส่วนของท่อที่มีขนาดปกติ ความหนาของผนัง การอบชุบ และคุณสมบัติวัสดุเหมือนกับวัสดุที่กำลังตรวจสอบ HUATEC มีสต็อกวัตถุดิบจำนวนมากสำหรับการผลิตมาตรฐานเหล่านี้ และยังสามารถผลิตจากวัสดุที่ลูกค้าจัดหาให้ได้เช่นกันบล็อกสอบเทียบท่อแบบรวมกลุ่มของเราประกอบด้วยรอยบาก EDM (4) รอย (ตามแนวแกนและตามเส้นรอบวงทั้งด้านนอกและด้านใน) ที่ความลึก 8-11% ของความหนาผนังปกติ x กว้างสูงสุด 1/4 นิ้ว (รอยบากส่วนใหญ่มีความกว้างประมาณ (0.030-0.040) นิ้ว x ยาวอย่างน้อย 1.000 นิ้ว บล็อกขนาด 5 NPS และเล็กกว่าจะอยู่ที่ 360 องศา ในขณะที่บล็อกที่ใหญ่กว่า 5 นิ้วจะถูกกัดเป็นส่วนโค้ง 180/120/90/60 องศา (ขึ้นอยู่กับขนาดท่อปกติ) บล็อกทั้งหมดมีความยาวตามแนวแกนอย่างน้อย 12 นิ้ว หรือ 10T แล้วแต่ว่าค่าใดจะมากกว่า ผลิตตามมาตรฐาน ASME Section V Article 4 Figure T-434.3 พร้อมการปรับเปลี่ยนของ PH Tool สำหรับ PAUT
