รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลางของเชือก: | 1 ถึง 300 มม. (0.04" ถึง 11.8") | ระบบพีซี: | Windows98／2000／xp／Vista/windows7 |
|---|---|---|---|
| ใบรับรองมาตรฐาน: | ASTM1571 | ฟังก์ชั่นคู่: | ความสามารถของ LMA และ LF |
| ความเร็วตามเชือก: | 0 ถึง 6 ม./วินาที (0 ถึง 6.54 หลา/วินาที) | ช่วงอุณหภูมิ: | -10 +50°ซ |
| พลัง: | ไฟฟ้ากระแสสลับ 220V±10％ | อุณหภูมิในการทำงาน: | -20℃～40℃ |
| อุณหภูมิในการจัดเก็บ: | -40 ℃～ 60 ℃ | ความชื้นสัมพัทธ์: | ≤90％RH |
| ความเร็วสัมพัทธ์ของเซ็นเซอร์: | 0.0—6.0 ม./วินาที, เหมาะสมที่สุด：0.3—1.5 ม./วินาที | พื้นที่ที่ดีที่สุดของบุชไกด์ของเซ็นเซอร์: | 2—6 มม.， ช่องว่างที่อนุญาต:0—15 มม |
| ขนาด: | 330 x 235 x 190 มม. (13" x 9.3" x 7.5 ") | น้ำหนัก: | 15 กก. (33 ปอนด์) |
| เน้น: | อุปกรณ์ตรวจสอบสลิงเหล็กแบบแม่เหล็กพกพา,อุปกรณ์ NDT สลิงเครน,อุปกรณ์ตรวจสอบสลิง MRT |
||
1. ข้อมูลจำเพาะ
มาตรฐาน: GB/T21837-2008, ASTM E1571-2001 (ข้อกำหนดมาตรฐานสำหรับการตรวจสอบด้วยแม่เหล็กไฟฟ้าของลวดสลิงเหล็กเฟอร์โรแมกเนติก), GB/T5972-2006/ISO 4309:90, GB8918—2006
ช่วงการตรวจจับ: Φ1.5—300 มม. (เลือกเซ็นเซอร์ที่แตกต่างกัน)
ความเร็วสัมพัทธ์ระหว่างเซ็นเซอร์และลวดสลิง: 0.0—6.0 ม./วินาที ตัวเลือกที่ดีที่สุด: 0.3—1.5 ม./วินาที
ระยะห่างที่ดีที่สุดระหว่างปลอกนำและลวดสลิง: 2—6 มม. ระยะห่างที่อนุญาต: 0—15 มม.
ประเภทไฟล์ผลลัพธ์: ส่งออกไฟล์ Word
การเตือน: การเตือนด้วยเสียงและแสง
การตรวจจับตำแหน่งลวดสลิงขาด (LF)
ความแม่นยำในการตัดสินเชิงคุณภาพ: 99.99%
การประเมินเชิงปริมาณ
ข้อผิดพลาดในการทำซ้ำของความไว: ±0.055%
ข้อผิดพลาดในการแสดงผล: ±0.2%
ข้อผิดพลาดในการตรวจจับตำแหน่ง (L): ±0.2%
กำลังไฟ: แหล่งจ่ายไฟคอมพิวเตอร์ 5V
น้ำหนักเซ็นเซอร์:< 10 กก. (เซ็นเซอร์ทั่วไป)
อุณหภูมิแวดล้อม -10℃~40℃
ความดันอากาศ: 86~106Kpa
ความชื้นสัมพัทธ์: ≤85%
ระบบ Windows ของเครื่องตรวจจับลวดสลิงเป็นผลิตภัณฑ์อัปเกรดระบบ GB ที่อิงตามทฤษฎีซอฟต์แวร์ DOS และแนวคิดการนำทางแบบเรียลไทม์ที่แสดงผลและแจ้งเตือน โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์
ส่วนฮาร์ดแวร์ของระบบนี้ใช้เซ็นเซอร์แม่เหล็กขั้นสูงทั้งในประเทศและต่างประเทศและโมดูลการสุ่มตัวอย่างที่วิจัยและพัฒนาขึ้นเอง โดยผ่านสายหลัก RS232 (หรือ USB) เพื่อขับเคลื่อนและจัดเก็บข้อมูลโดยตรงในคอมพิวเตอร์
ส่วนซอฟต์แวร์ของระบบนี้อยู่บนพื้นฐานของการวิเคราะห์ Wavelet Transform โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์ บรรลุฟังก์ชันต่างๆ เช่น การรวบรวมและควบคุมข้อมูล การวิเคราะห์ข้อมูล การแสดงผลข้อมูล การจัดเก็บข้อมูล และอื่นๆ เพิ่มคุณสมบัติที่มองเห็นได้ในฟังก์ชันซอฟต์แวร์ DOS และด้วยวิธีการติดตามแนวโน้มที่เป็นเอกลักษณ์อย่างต่อเนื่อง สามารถสังเกตสัญญาณข้อมูลและการเปลี่ยนแปลงได้อย่างต่อเนื่องแบบไดนามิก และแสดงผลลัพธ์ที่ได้รับแบบเรียลไทม์และส่งสัญญาณเตือน ซอฟต์แวร์เพิ่มฟังก์ชันการประเมินอัตโนมัติ ในส่วนของข้อบกพร่องที่แสดงผลเพิ่มเปอร์เซ็นต์พื้นที่หน้าตัดและพื้นที่หน้าตัดทั้งหมด ซอฟต์แวร์เข้ากันได้กับ Windows อย่างสมบูรณ์ เหมาะสำหรับการใช้งานของผู้ใช้ที่คุ้นเคย และใช้รูปแบบไฟล์ Word ในการสร้างรายงานการตรวจสอบ
ซอฟต์แวร์ระบบนี้สามารถเข้ากันได้กับรูปแบบข้อมูลการสุ่มตัวอย่างซอฟต์แวร์ DOS ของเครื่องตรวจจับลวดสลิง และสามารถวิเคราะห์ประมวลผลได้
ระบบ Windows ใช้ขั้นตอนการทำงานที่เป็นอิสระและระบบการตรวจสอบที่ปลอดภัย สามารถใช้งานร่วมกับคอมพิวเตอร์สมัยใหม่ทุกประเภทได้อย่างสะดวก และดำเนินการชุดขั้นตอนการตรวจสอบ

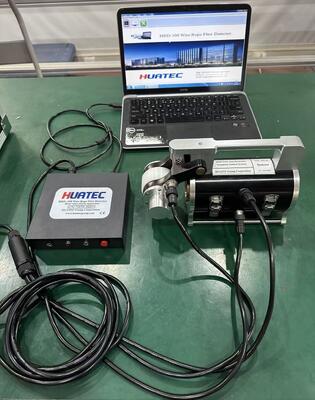

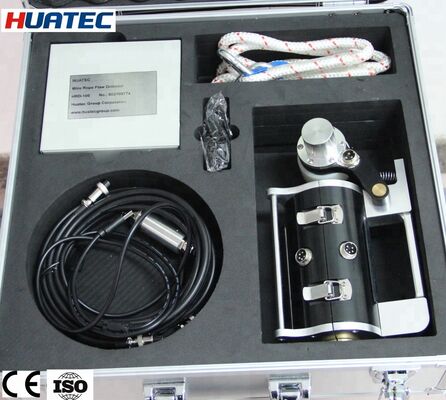

2. การจัดวางระบบ
| เซ็นเซอร์แม่เหล็ก (รวมถึงตัวระบุตำแหน่งระยะทาง) | 1 กลุ่ม |
| เครื่องแจ้งเตือนแบบเรียลไทม์ HUATEC HRD-100 | 1 เครื่อง |
| สายเชื่อมต่อสัญญาณ | 1 เครื่อง |
| สายส่งสัญญาณ RS232 (หรือสายแปลง USB เป็น RS232) | 1 เครื่อง |
| ชุดซอฟต์แวร์พิเศษสำหรับ Windows | 1 เครื่อง |
| คอมพิวเตอร์ | 1 เครื่อง |
3. แนะนำเซ็นเซอร์

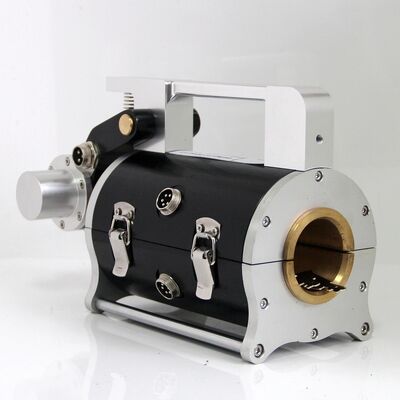

เซ็นเซอร์แม่เหล็ก: เซ็นเซอร์ประกอบด้วยตัวระบุตำแหน่งการเคลื่อนที่ (ล้อนำ, ตัวเข้ารหัส), ชุดสร้างสนามแม่เหล็ก และองค์กรสุ่มตัวอย่าง หลังจากระบบเปิดใช้งาน ลวดสลิงและการเคลื่อนที่สัมพัทธ์กับมัน จะสามารถรวบรวมสัญญาณได้
ตัวระบุตำแหน่งการเคลื่อนที่: ล้อนำหมุนหนึ่งรอบ ตัวเข้ารหัสโฟโตอิเล็กทริกจะส่งสัญญาณพัลส์การสุ่มตัวอย่าง ทำให้เกิดการสุ่มตัวอย่างที่ระยะห่างเท่ากัน
ชุดสร้างสนามแม่เหล็ก: เมื่อลวดสลิงและการเคลื่อนที่สัมพัทธ์กับมัน จะทำการสร้างสนามแม่เหล็กตามแนวแกนของลวดสลิง
องค์กรสุ่มตัวอย่าง: เมื่อลวดสลิงและเซ็นเซอร์มีการเคลื่อนที่สัมพัทธ์กัน ช่องทางการสุ่มตัวอย่างที่ประกอบด้วย Hall element จะแปลงสภาพการเปลี่ยนแปลงของสนามแม่เหล็กที่รั่วไหลของลวดสลิงให้เป็นสัญญาณแรงดันจำลอง
4. เครื่องแจ้งเตือนแบบเรียลไทม์ HUATEC
เครื่องแจ้งเตือนแบบเรียลไทม์ HUATEC เป็นอุปกรณ์พกพาสำหรับรวบรวมข้อมูลอเนกประสงค์ ผ่านสายส่งสัญญาณ RS232 เพื่อส่งและบันทึกสัญญาณที่แปลงแล้วไปยังคอมพิวเตอร์ ใช้ประโยชน์จากฟังก์ชัน CPU ที่ทรงพลังของคอมพิวเตอร์ในการประมวลผลและวิเคราะห์แบบเรียลไทม์ ตามค่าเกณฑ์เทียบเท่าที่ตั้งไว้ล่วงหน้าจะส่งสัญญาณเตือนแบบเรียลไทม์ ชุดแบตเตอรี่ลิเธียมหนึ่งชุดสำหรับจ่ายไฟให้เซ็นเซอร์ เอาต์พุตคือ 5V มีพอร์ตชาร์จเพิ่มเติมที่สามารถจ่ายไฟและสวิตช์เปิด/ปิดได้

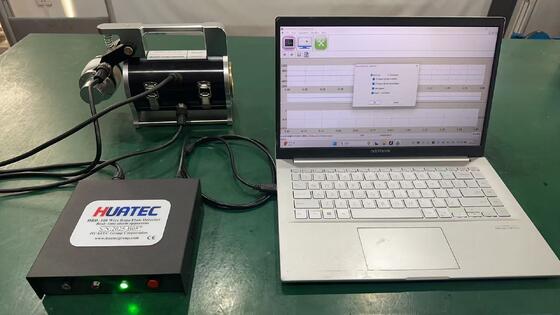

5. แนะนำซอฟต์แวร์
รูปที่ 3 รายการฟังก์ชันหลัก
6. ตัวเลือกเซ็นเซอร์
| เซ็นเซอร์ | เส้นผ่านศูนย์กลางลวดสลิง | ช่วงการตรวจจับที่ดีที่สุด |
| HUATEC-F5 | ≤5 มม. | 2~5 มม. |
| HUATEC-F10 | ≤10 มม. | 5~10 มม. |
| HUATEC-F15 | ≤15 มม. | 8~15 มม. |
| HUATEC-F20 | ≤20 มม. | 10~20 มม. |
| HUATEC-F25 | ≤25 มม. | 15~25 มม. |
| HUATEC-F30 | ≤30 มม. | 20~30 มม. |
| HUATEC-F35 | ≤35 มม. | 15~35 มม. |
| HUATEC-F40 | ≤40 มม. | 30~40 มม. |
| HUATEC-S45 | ≤45 มม. | 35~45 มม. |
| เซ็นเซอร์อื่นๆ สามารถผลิตตามสั่งได้ |
||
