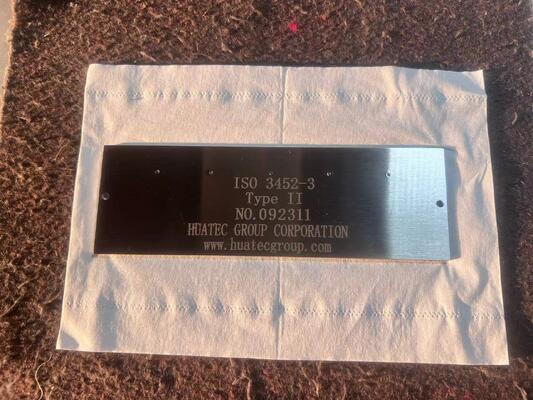

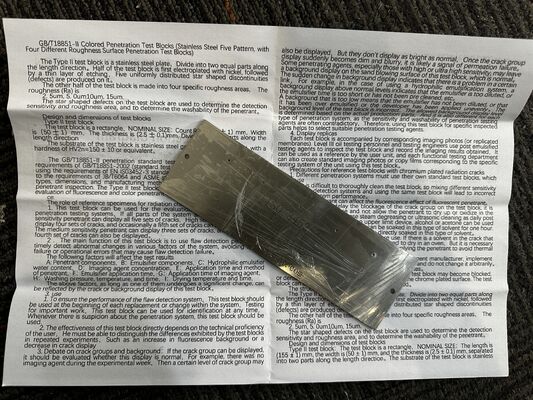

อ้างอิงออกแบบและขนาดของบล็อกทดสอบประเภท 2

1 การออกแบบ

1.1 ข้อกําหนดทั่วไป

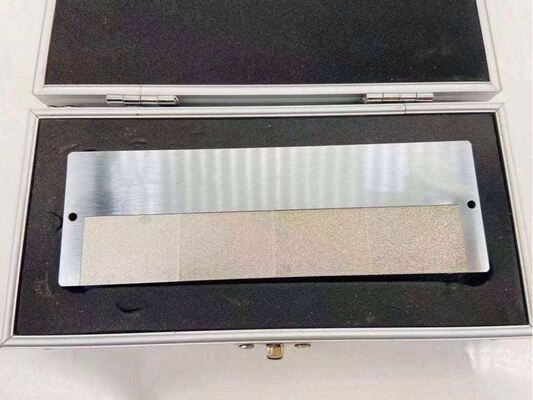

พานตรวจสอบ (ดูรูป 2) มีรูปร่างเป็นสี่เหลี่ยมและมีขนาด 155mm x 50mm x 2.5mm

หมายเหตุ: ความห่างจากมิติทั้งหมดคือ ± 10% เว้นแต่ระบุต่างหาก

วัสดุพื้นฐานคือสแตนเลส X2Cr NiMo17-12.3 ((1.4432) ตาม EN10088-1 มีความแข็งแรงเบื้องต้น HV20 = 150 ± 10 หรือเทียบเท่า

1.2 พื้นที่สามารถล้างได้

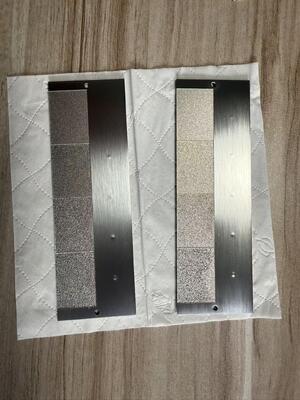

เพื่อตรวจสอบความสามารถในการล้างของสารเจาะเข้าไป ได้มีการผลิตพื้นที่สี่พื้นที่ติดกันที่มีขนาด 25 มิลลิเมตรและ 35 มิลลิเมตร บนพื้นผิวการตรวจจับหนึ่งของแผ่นที่มีความหยาบ Ra = 2.5μm, Ra = 5μmRa=10μm และ Ra=15μm ตามลําดับ (ดูรูป 2).

พื้นที่ที่มี Ra = 2.5μm สามารถได้รับโดยการบดด้วยล้อบด ส่วนที่เหลือสามารถได้รับโดยการเคลือบไฟฟ้า

1.3 พื้นที่บกพร่อง

พื้นที่บกพร่องอยู่ที่ครึ่งหลังของพื้นที่ตรวจสอบแผ่น (ดูรูป 2)

1.3.1 การเคลือบไฟฟ้า

พื้นที่ตรวจสอบของแผ่นควรถูกเคลือบด้วยชั้นนิเคิลที่ไม่เคลือบด้วยไฟฟ้า ความหนา 60μm ± 3μm เพื่อให้ได้รับค่าความแข็ง HV0.2 = 500-600

แผ่นนิกเกิลนี้ควรถูกเคลือบพร้อมกับชั้นโครเมียมที่มีความหนา 0.5μm ถึง 1.5μm. จากนั้นแผ่นควรได้รับการรักษาด้วยความร้อนเพื่อบรรลุช่วงความแข็ง HV0.3 = 900-1000, เช่นโดยทําความร้อนถึง 405°Cและเก็บไว้ 70 นาที ความหยาบ Ra ของชั้นโครเมียมควรเป็น 1.2μm ถึง 1.6μm

1.3.2 ความบกพร่องทางเทียม

ด้านอีกด้านของพื้นที่ตรวจสอบ (พื้นที่เคลือบ) ควรทํา 5 ช่องที่ห่างกันเท่ากัน โดยใช้ช่วงความแรงแบบ 2KN ถึง 8KN

ตัวอย่างเช่น มีการผลิตความบกพร่องประดิษฐ์ 5 อย่าง โดยใช้ภาระที่แสดงในตารางที่ 1:

ตารางที่ 1 ความบกพร่องหมายเลข

ขีดความบกพร่องประดิษฐ์โดยใช้ เครื่องบด (120KN) หรือ vickers ที่เหมาะสมที่มีหัวเหลี่ยม
