รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องวัดความหนาอัลตราโซนิก | แบบอย่าง: | ทีจี-5720 |
|---|---|---|---|
| ช่วงการตรวจจับ: | 0.15 มม. ~ 10 ม | ปณิธาน: | >40 เดซิเบล (โพรบ 5P14) |
| ประเภทโพรบ: | โพรบลำแสงตรง, โพรบคริสตัล, โพรบเจาะ | พาวเวอร์ซัพพลาย: | กระแสตรง 9 โวลต์ |
| เน้น: | เครื่องวัดความหนาอัลตราโซนิก,อุปกรณ์ทดสอบแบบไม่ทำลาย,การวัดความหนาของหินมาร์บอร์เทียม |
||

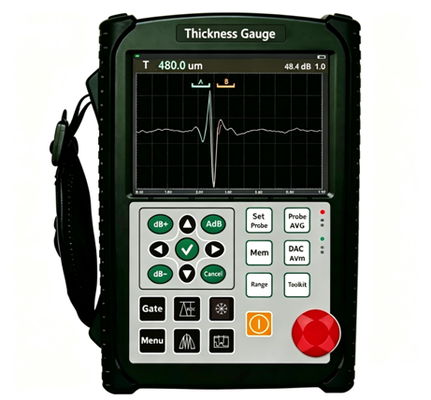

TG-5720 เครื่องวัดความหนาอัลตราโซนิก วัดความหนาของวัสดุ เช่น หินอ่อนเทียม
★ การแจ้งเตือนและกล่องโต้ตอบบนหน้าจอแบบเต็มกระบวนการสำหรับการสอบเทียบโพรบและการดำเนินการอื่นๆ ไม่จำเป็นต้องมีคู่มืออ้างอิง
★ อัตราการทำซ้ำ: ปรับได้ตั้งแต่ 16Hz ถึง 10000z สำหรับการสแกนความเร็วสูง
★ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงพิเศษให้รูปคลื่นที่ชัดเจนและเสถียร การออกแบบป้องกันการรบกวนพิเศษช่วยให้การทำงานเชื่อถือได้ภายใต้สภาวะการทำงานที่รุนแรง
★ การสุ่มตัวอย่างความเร็วสูงแบบ AD 12 บิต เข้ากันได้กับโพรบ 15 MHz สำหรับการตรวจจับข้อบกพร่องขนาดเล็กที่มีความไวและความละเอียดสูง
★ ตัวเครื่องที่ได้รับการจัดอันดับ IP65 สร้างด้วยวัสดุผสมอัลลอยด์-ซิลิโคน ทนทาน กันฝุ่น และกันน้ำ
★ ใช้งานต่อเนื่องได้นานถึง 10 ชั่วโมงต่อการชาร์จแบตเตอรี่หนึ่งครั้ง
★ ความละเอียดในการวัดสูงสุด 0.001 มม. ความหนาขั้นต่ำที่วัดได้: 0.15 มม. (เหล็ก), 0.05 มม. (พลาสติก) สามารถวัดผลได้อย่างมีประสิทธิภาพผ่านชั้นเคลือบ
ข้อมูลจำเพาะทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|
ช่วงการตรวจจับ |
0.15 mm ~ 10 m (คลื่นตามยาวในเหล็ก); โหมดส่งสัญญาณสูงสุด 30 m (ขยายได้) |
|
ช่วงความเร็วเสียง |
100 ~ 20000 m/s |
|
อัตราการทำซ้ำของพัลส์ |
10‑3000 Hz, ปรับได้ |
|
ช่วงไดนามิก |
≥38 dB |
|
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
≤1.5% |
|
ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.2% |
|
ความละเอียด |
>40 dB (โพรบ 5P14) |
|
อัตราส่วนความไว |
>66 dB (รูที่ก้นแบน Φ2 ที่ความลึก 200 mm) |
|
การกดสัญญาณดิจิทัล |
0‑80 %, โดยไม่ส่งผลกระทบต่อความเป็นเส้นตรงหรืออัตราขยาย |
|
ประเภทโพรบ |
โพรบแบบตรง, โพรบแบบคริสตัล, โพรบแบบทะลุ |
|
เกต |
เกตเข้า, เกตสูญเสียสัญญาณสะท้อน; โหมดเกตเดี่ยว / เกตคู่ |
|
สัญญาณเตือน |
สัญญาณเตือนด้วยเสียง, สัญญาณเตือนด้วยไฟ LED |
|
แหล่งจ่ายไฟ |
DC 9 V |
|
อายุการใช้งานแบตเตอรี่ |
10ชั่วโมง |
|
ขนาด |
250 × 165 × 40 mm |
|
น้ำหนัก |
1.0 kg |
|
อุณหภูมิในการทำงาน |
‑10 ℃ ~ 50 ℃ |
|
ความชื้นสัมพัทธ์ |
20 %‑95 % RH |
|
แอมพลิจูดพัลส์ |
100 V, 200 V, 300 V, 400 V, 500 V เลือกได้; เข้ากันได้กับโพรบหลากหลาย |
|
ความกว้างพัลส์ |
ปรับได้อย่างต่อเนื่องภายใน 0.03‑0.51 µs เพื่อให้เข้ากันได้กับโพรบที่มีความถี่ต่างกัน |
|
การหน่วงโพรบ |
50 Ω, 100 Ω, 150 Ω, 400 Ω เป็นทางเลือกสำหรับความต้องการความไวและความละเอียดที่แตกต่างกัน |
|
การสุ่มตัวอย่างแบบเรียลไทม์ของฮาร์ดแวร์ |
ตัวแปลง AD ความละเอียดสูง 12 บิต, อัตราการสุ่มตัวอย่าง 400 MHz เพื่อการสร้างรูปคลื่นที่สมจริง |
|
โหมดการตรวจจับ |
ครึ่งคลื่นบวก, ครึ่งคลื่นลบ, เต็มคลื่น, การตรวจจับ RF |
|
ความถี่โพรบ |
0.2 MHz ~15 MHz |
|
การอ่านค่าเกต |
เลือกการอ่านค่าเกตเดี่ยว / เกตคู่; การอ่านค่าสูงสุดภายในเกต |
|
อัตราขยายรวม |
110 dB; ตัวเลือกขั้น: 0.1 dB, 1 dB, 2 dB, 6 dB |
|
ขั้วต่อ |
BNC / LEMO เป็นทางเลือก |
1 ฟังก์ชันหลัก
2 อุปกรณ์เสริมมาตรฐาน
‑ โพรบวัดความหนามาตรฐาน 1 อัน
3 อุปกรณ์เสริม (ไม่รวม)
