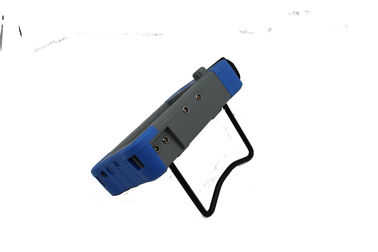

เครื่องตรวจจับข้อบกพร่องด้วยคลื่นเสียงอัลตราโซนิกแบบพกพาพร้อมจอสัมผัสการ์ด SD FD580 สแกน A B เสียงรบกวนต่ำ
การแนะนำ
เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิคดิจิทัลเป็นประเภทขั้นสูงซึ่งเป็นหน้าจอสัมผัส สามารถตรวจจับ ค้นหา ประเมิน และวินิจฉัยข้อบกพร่องต่างๆ ภายในชิ้นงาน เช่น รอยแตก รอยเชื่อม รูพรุน รูทราย สิ่งเจือปน การพับ ฯลฯ ได้อย่างรวดเร็ว ง่ายดาย และไม่เกิดความเสียหาย เครื่องตรวจจับนี้ถูกนำไปใช้ในพลังงานไฟฟ้า ปิโตรเคมี หม้อไอน้ำและภาชนะรับแรงดัน โครงสร้างเหล็ก กองทหาร อวกาศ การขนส่งทางรถไฟ ยานยนต์ เครื่องจักร และสาขาอื่นๆ เครื่องตรวจจับนี้เป็นเครื่องมือสำคัญสำหรับอุตสาหกรรมการทดสอบแบบไม่ทำลายล้าง
คุณสมบัติ
● การวัดปริมาณและการวางตำแหน่งที่มีความแม่นยำสูงเพื่อตอบสนองความต้องการในการตรวจจับระยะใกล้และไกล
● โซนบอดใกล้สนามมีขนาดเล็ก สามารถตอบสนองความต้องการในการตรวจจับสำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กและมีผนังบางได้
● ฟังก์ชันการปรับเทียบอัตโนมัติ: การปรับเทียบอัตโนมัติด้วยปุ่มเดียว ใช้งานง่าย โพรบทดสอบอัตโนมัติ “P Delay”, “ค่า K”, “ค่า X” และความเร็ว
● แสดงตำแหน่งเสียงสะท้อนที่บกพร่องโดยอัตโนมัติ (ความลึก:d, แนวนอน:p, ระยะทาง:s, แอมพลิจูด, dB, ф)
● สลับ 3 สเกลได้อย่างอิสระ (ความลึก:d, แนวนอน:p, ระยะทาง:s)
● อัตราขยายอัตโนมัติ, ซองจดหมายสูงสุด, ฟังก์ชันหน่วยความจำสูงสุด ซึ่งสามารถปรับปรุงประสิทธิภาพการตรวจจับได้
● บันทึกกระบวนการตรวจจับข้อบกพร่องและการเล่นแบบไดนามิกโดยอัตโนมัติ
● การคำนวณค่า φ: การตรวจจับข้อบกพร่องของการปลอมแปลงด้วยโพรบตรง สามารถค้นหาคลื่นสูงสุดเพื่อแปลงค่า φ ได้โดยอัตโนมัติ
● ช่องสัญญาณอิสระ 500 ช่อง (สามารถขยายได้) ซึ่งสามารถป้อนและจัดเก็บมาตรฐานการตรวจจับของอุตสาหกรรมใดๆ ได้อย่างอิสระ ไม่จำเป็นต้องพกพาบล็อกมาตรฐานสำหรับการตรวจสอบในสถานที่
● จัดเก็บ เล่นคลื่น A-scan 500 และข้อมูลได้อย่างอิสระ
● เส้นโค้ง DAC, AVG และ TCG (การชดเชยความลึก) จะถูกสร้างขึ้นโดยอัตโนมัติและสามารถแบ่งส่วนได้ จุดสุ่มตัวอย่างไม่มีข้อจำกัดและสามารถแก้ไขและชดเชยได้
● มาตรฐานการตรวจสอบในตัว 14 รายการ
● สามารถเข้าสู่มาตรฐานอุตสาหกรรมใดๆ ได้ฟรี
● ความกว้างและความแรงของพัลส์สามารถปรับได้
● ฟังก์ชันการสแกน B และการสแกนสี B
● สามารถสื่อสารกับคอมพิวเตอร์และส่งออกไฟล์ WORD รวมถึงรายงานการตรวจจับ
● เคสพลาสติก ABS ระดับ IP65 แข็งแรงทนทาน กันน้ำและกันฝุ่น และมีคุณสมบัติป้องกันการรบกวนได้ดีเยี่ยม
● ใช้ซอฟต์แวร์การสื่อสาร (ไร้สาย) เพื่อวิเคราะห์ข้อมูล พิมพ์รายงาน ฯลฯ
● หน้าจอสีจริง 260,000 สี เหมาะสำหรับสภาพแวดล้อมการทำงานภายใต้แสงจ้าหรือแสงน้อย
● แบตเตอรี่ลิเธียมประสิทธิภาพสูง ทำงานต่อเนื่องได้ 8-10 ชั่วโมง
● การบันทึกนาฬิกาแบบเรียลไทม์: วันที่ตรวจจับข้อบกพร่องแบบเรียลไทม์ บันทึกการติดตามเวลา และการจัดเก็บ
● การป้องกันการปิดเครื่อง ข้อมูลที่จัดเก็บจะไม่สูญหาย
● สามารถทดสอบหรือตั้งค่าพารามิเตอร์การตรวจจับข้อบกพร่องโดยอัตโนมัติได้
● การปฏิเสธแบบดิจิตอล ไม่ส่งผลกระทบต่ออัตราขยายและความเป็นเส้นตรง
● การชดเชยเกน: การลดทอน Db สามารถแก้ไขได้สำหรับความหยาบของพื้นผิว พื้นผิวโค้ง การตรวจจับข้อบกพร่องระยะไกลของชิ้นงานหนา ฯลฯ
● สามารถใช้งานเครื่องตรวจจับข้อบกพร่องโดยใช้ซอฟต์แวร์บนพีซี ทำให้บรรลุเป้าหมายในการตรวจจับเครื่องตรวจจับข้อบกพร่องที่ควบคุมด้วยคอมพิวเตอร์
ข้อมูลทางเทคนิค
| แสดง |
หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด 800*480 |
| โหมดการทำงาน |
ปุ่มหมุน หน้าจอสัมผัส |
| แหล่งจ่ายไฟ |
แบตเตอรี่ลิเธียมไอออน |
| ความจุของแบตเตอรี่ |
5.0อา |
| แรงดันไฟฟ้า |
12โวลต์ |
| ปริมาณพลังงาน |
1 |
| เวลาทำงาน |
≥8 ชั่วโมง |
| อินพุตอะแดปเตอร์ |
DC100～240V 50Hz/60Hz |
| เอาท์พุตอะแดปเตอร์ |
ไฟกระแสสลับ 12 โวลต์ |
| อะแดปเตอร์แปลงไฟ |
36วัตต์ |
| การจัดเก็บข้อมูล |
การ์ด SD(16G) |
| เตือน |
1 |
| อุณหภูมิในการทำงาน |
-10℃～45℃ |
| อุณหภูมิในการจัดเก็บ |
-20℃～60℃ |
| เกรด IP |
IP65 |
| มิติ |
245*155*55มม. |
| น้ำหนัก |
1.18กก. (รวมแบตเตอรี่) |
| แบบจำลอง UT ทั่วไป |
| ประเภทขั้วต่อโพรบ |
เลโม่ 00 |
| ประเภทช่องทาง |
ช่องทางเดียว |
| หมายเลขช่อง |
500 กลุ่ม(สามารถปรับขนาดได้) |
| ประเภทพัลส์ |
คลื่นคมลบ |
| แรงดันไฟฟ้าในการส่ง |
50～350V, ก้าวเข้า 50V |
| การหน่วง |
560Ω |
| ได้รับ |
0~110dB, สเต็ป: 0.5/2/6/12dB |
| การปรับแต่งอย่างละเอียด |
-4~+4 |
| การชดเชยพื้นผิว |
ช่วงเกนทั้งหมด |
| ความถี่ในการทำงาน |
0.5~20เมกะเฮิรตซ์ |
| ชนิดของโพรบ |
ชนิดเดี่ยว, ชนิดคู่, ชนิดทะลุ, ชนิดจุ่ม |
| กรอง |
สามตัวเลือก:
1~4เมกะเฮิรตซ์/0.5~10เมกะเฮิรตซ์/2~20เมกะเฮิรตซ์
|
| โหมดการตรวจจับ |
ลบ/บวก/สองทาง/RF |
| ปฏิเสธ |
0~80%,ขั้นตอนที่ 1% |
| ช่วงการทดสอบ |
0~15000 มม. ช่วงการแสดงผลขั้นต่ำ: 15 มม. (ในเหล็ก) |
| ความเร็วของวัสดุ |
100~20000ม/วินาที |
| การเคลื่อนตัวของพัลส์ |
-10~1000มม. |
| พี ดีเลย์ |
0~200us |
| เอ็กซ์-วาล |
0~100มม. |
| แนะนำ |
ตรวจสอบการเชื่อม แผ่น และการตีขึ้นรูป |
| จุดทดสอบ |
พีค/X-val/J val |
| การวัด |
เกต: แอมพลิจูด, ค่าแอมพลิจูด dB, พิสัย, ระยะแนวนอน, ระยะแนวตั้ง, ค่าความแตกต่างระหว่างเกต A และ B
เคอร์เซอร์: เคอร์เซอร์ไขว้ 2 ตัว สามารถทดสอบระยะทางแนวนอนและแนวตั้ง และระยะทางระหว่างเคอร์เซอร์ (ภายใต้ฟังก์ชันสแกน B)
|
| ประตู |
จุดเริ่มต้นประตู: ทุกช่วง |
| ความกว้างของประตู: ทุกช่วง |
| ระดับเกต: 10~90%, ขั้น: 1% |
| ความโค้ง |
DAC สูงสุดหกเส้นโค้ง เป็นไปตาม NB/T 47013, GB/T 11345, GB/T 29712 และมาตรฐานอื่นๆ |
| TCG สูงสุด 6 โค้ง |
| ค่าเฉลี่ย |
| ฟังก์ชั่นอื่นๆ |
เต็มจอ, สวิตช์เคอร์เซอร์ (ช่วง/ความสูง/ขอบฟ้า), เกนอัตโนมัติแบบเดี่ยว/ต่อเนื่อง (10~100%, ขั้น 10%), เปรียบเทียบเสียงสะท้อน, เสียงสะท้อนเต็ม, ซองจดหมายสูงสุด, หน่วยความจำสูงสุด, สแกนเร็ว, โหมดภายนอก, จับภาพหน้าจอ |
| การแช่แข็งสูงสุด/ความลึกของรอยแตกร้าว/การขยายตัวของเกต//การปรับเปลี่ยนพื้นผิวโค้ง/การสแกน B/การจำลองการเชื่อมแบบแบน//วิดีโอ |
| เตือน |
สัญญาณเตือนเสียงและแสง |
| ความอ่อนไหวของการจากไป |
≥65dB(200มม.—Φ2FH,2.5PΦ20) |
| ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.3% |
| ข้อผิดพลาดของเส้นตรงแนวตั้ง |
≤3% |
| ข้อผิดพลาดเชิงเส้นของแอมพลิจูด |
≤±2% |
| ความแม่นยำของตัวลดทอน |
20เดซิเบล ±1เดซิเบล |
| ช่วงไดนามิค |
≥32เดซิเบล |
| ความละเอียดระยะไกล |
≥26เดซิเบล |
| ระดับเสียง |
＜40×10-9วี/ |
การกำหนดค่ามาตรฐาน
|
|
ชื่อ |
ปริมาณ |
| 1 |
หน่วยหลัก |
1 |
| 2 |
อะแดปเตอร์แปลงไฟ |
1 |
| 3 |
สายต่อโพรบ |
2 |
| 4 |
กล่องใส่เครื่องมือ |
1 |
| 5 |
คู่มือการใช้งาน |
1 |
| 6 |
หัววัดตรง 10มม. 2.5MHz |
1 |
| 7 |
โพรบวัดมุม 13x13 K2 2.5MHz |
1 |
| 8 |
บัตรรับประกัน |
1 |
อุปกรณ์เสริมเพิ่มเติม:
ซอฟต์แวร์จัดการข้อมูล
สายจัดการข้อมูล RS232
หัววัดตรง (5MHZ-ф20)
หัววัดตรง (2.5MHZ-ф20)
หัววัดตรง (2.25MHZ-ф20)
หัววัดตรง (1MHZ-ф20)
โพรบวัดมุม (4MHZ-45degree, 8*9mm)
โพรบวัดมุม (4MHZ-60degree, 8*9mm)
โพรบวัดมุม (4MHZ-70degree, 8*9mm)
โพรบวัดมุม (4MHZ-80degree, 8*9mm)
โพรบวัดมุม (2MHZ-45degree, 8*9mm)
โพรบวัดมุม (2MHZ-60degree, 8*9mm)
โพรบวัดมุม (2MHZ-70degree, 8*9mm)
โพรบวัดมุม (2MHZ-80degree, 8*9mm)
โพรบ T/R (5MHz-ф20mm, โฟกัส 15mm)
โพรบ T/R (2.5MHz-ф20mm, โฟกัส 15mm)
สายเชื่อมต่อเข้ากับหัววัด (BNC-BNC)
สายเชื่อมต่อกับหัววัด (BNC-Lemo 00)
สายเชื่อมต่อเข้ากับหัววัด (BNC-Lemo 01)
สายเชื่อมต่อกับหัววัด (Lemo 00-Lemo 01)
แบตเตอรี่ลิเธียมไอออน
อะแดปเตอร์แปลงไฟ (4A/9V)
สายไฟ
เคสหนัง
