รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องวัดความหนาอัลตราโซนิก | แบบอย่าง: | ทีจี-5700 |
|---|---|---|---|
| ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ | ช่วงการวัด: | 0.15 มม. – 1800 มม |
| เน้น: | a / b scan อุปกรณ์ทดสอบแบบไม่ทำลาย,อุปกรณ์ทดสอบแบบไม่ทำลายความแม่นยำสูง,เกจวัดความหนา ut แบบไม่ทำลาย |
||

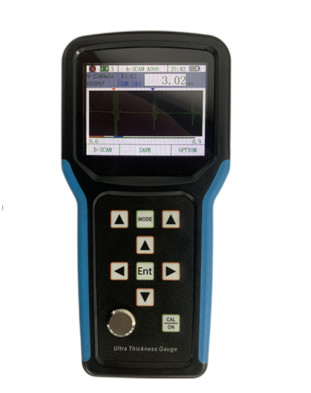

เกจวัดความหนาอัลตราโซนิกความแม่นยำสูง A/B Scan
TG-5700 เป็นเกจวัดความหนาอัลตราโซนิกดิจิตอลความแม่นยำสูงชนิดพกพาพร้อมการสแกน A/Bใช้หลักการของการวัดความหนาแบบอัลตราโซนิกตามการสะท้อนของพัลส์เหมาะสำหรับการวัดความหนาของวัสดุที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายด้วยความเร็วคงที่และรับแสงสะท้อนจากด้านหลังได้ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดที่บางเพียง 0.15 มม. (เหล็กกล้า)
ผลิตภัณฑ์นี้สามารถวัดเพลตและชิ้นส่วนที่ผ่านกระบวนการได้อย่างแม่นยำในทางกลับกัน สามารถตรวจสอบระดับความบางของท่อและภาชนะรับความดันในอุปกรณ์การผลิตหลังจากเกิดการกัดกร่อนระหว่างการใช้งานสามารถใช้ในอุตสาหกรรมปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเกจวัดความหนาอัลตราโซนิก (JJF 1126-2004)
●ผลิตภัณฑ์นี้มีโหมด A-scan โหมด B-scan และโหมดแสดงตัวเลข
● ช่วงการวัดกว้าง และนำเทคโนโลยี "เสียงสะท้อนหลายเสียง" ที่เป็นเอกลักษณ์มาใช้เพื่อให้การวัดชิ้นส่วนบางพิเศษมีความหนาการวัดขั้นต่ำ 0.15 มม. (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาด้วยความแม่นยำสูง และความละเอียดการวัดสูงสุดสามารถเข้าถึง 0.001 มม.ความละเอียดในการทำซ้ำสามารถเข้าถึง ± 0.002mm;
● มีฟังก์ชั่นการเจาะเคลือบและการวัดแบบ echo to echo ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและการเคลือบบนพื้นผิว
● โหมดการวัดหลายโหมด: โหมด mb-e, EE และ me-e ตอบสนองการวัดชิ้นงานหนาทั่วไปโหมดบางทำให้การวัดชิ้นส่วนบางเป็นจริง
● โหมดตัวเลขประกอบด้วย: โหมดค่าความหนาทั่วไป โหมดค่าความแตกต่าง/อัตราการลด และโหมดค่าสูงสุด
● สองโหมดอัตราขยาย: อัตราขยายอัตโนมัติ / อัตราขยายด้วยตนเอง
● สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติพร้อมฟังก์ชั่นประหยัดพลังงาน
● รองรับโพรบที่หลากหลาย รวมถึงโพรบคริสตัลคู่และโพรบคริสตัลเดี่ยว และรองรับโพรบความถี่สูงสูงสุด 20MHz
● รองรับการจัดเก็บข้อมูลจำนวนมากและสามารถเก็บค่าความหนาได้ 100,000 ค่า รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน
● จอแสดงผลสี TFT-LCD ขนาดใหญ่ 3.5 นิ้ว ความละเอียดสูง (QVGA) 320x240
● มีวิธีการสอบเทียบที่หลากหลาย รองรับการสอบเทียบแบบจุดเดียว การสอบเทียบแบบหลายจุด และโหมดการปรับเทียบด้วยตนเอง และสามารถปรับเทียบความเร็วเสียงและตำแหน่งศูนย์โพรบได้ในเวลาเดียวกันรองรับการแก้ไข v-path ของ double crystal probe
● รองรับการแปลงระบบเมตริกและอังกฤษสามารถสลับระหว่างหน่วยมิลลิเมตรและหน่วยนิ้ว
● รองรับการแสดงผลภาษาอังกฤษ
เหมาะสำหรับวัดความหนาของโลหะ (เช่น เหล็ก เหล็กหล่อ อะลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิก แก้ว เรซิน ใยแก้ว และตัวนำอัลตราโซนิกที่ดีอื่นๆ
หลักการวัดความหนาของอัลตราโซนิกคล้ายกับการวัดด้วยคลื่นแสงชีพจรอัลตราโซนิกที่ปล่อยออกมาจากหัววัดจะไปถึงวัตถุที่วัดได้และแพร่กระจายในวัตถุนั้นเมื่อมาถึงส่วนต่อประสานกับวัสดุ มันจะสะท้อนกลับไปที่โพรบความหนาของวัสดุที่วัดได้จะพิจารณาจากการวัดเวลาการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ
| รายการ | ทีจี-5700 |
| ประเภทโพรบ | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
| ช่วงการวัด (เหล็ก 45#) | 0.15 มม. – 1800 มม |
| ข้อผิดพลาดบ่งชี้ (<10mm) | ±0.005มม |
| ข้อผิดพลาดบ่งชี้ (≥10mm) | ±0.1% |
| ข้อผิดพลาดในการทำซ้ำ | ± 0.001 มม. (ทดสอบตัวเอง) |
| บ่งชี้ความเสถียร | เทคโนโลยี Zero crossing และ multi echo ถูกนำมาใช้เพื่อให้แน่ใจว่าค่าการวัดความหนาจะไม่ได้รับผลกระทบจากความแรงของเสียงสะท้อน ค่าสัมประสิทธิ์การลดทอนของวัสดุ เกนและความสูงของเกท และมีความเสถียรและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4Hz,8Hz,16Hz |
| ปณิธาน | 0.1 มม., 0.01 มม., 0.001 มม. (0.01 นิ้ว, 0.001 นิ้ว, 0.0001 นิ้ว) |
| เครื่องกำเนิดพัลส์ | มีการใช้การปล่อยคลื่นสี่เหลี่ยมเชิงลบ และความกว้างพัลส์และแรงดันไฟฟ้าจะจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999m/s |
| บล็อกการสอบเทียบ | 4 มม. (เหล็ก) |
| ปิดอัตโนมัติ | สามารถเลือก 5 นาที 10 นาที 20 นาที และปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | สอบเทียบจุดเดียว สอบเทียบหลายจุด |
| ได้รับ | การควบคุมอัตราขยายอัตโนมัติ การควบคุมอัตราขยายด้วยตนเอง |
| ได้รับช่วง | 0~70dB |
| โหมดตรวจจับ | ความถี่วิทยุ (RF), ครึ่งคลื่นบวก (POS), ครึ่งคลื่นลบ (NEG), เต็มคลื่น (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาขนส่งจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างแรก(2) EE: โหมดการวัดการเคลือบการเจาะ, Em-En echo ตามอำเภอใจเป็นตัวเลือก;(3) ME-E: โหมดการวัดเสียงสะท้อนหลายรายการ;(4) THIN: โหมดการวัดผนังบาง |
| โหมดตัวเลข | โหมดค่าความหนา, โหมดอัตราความแตกต่าง / อัตราการลด, โหมดค่าสูงสุด / ต่ำสุด |
| โหมด A-scan | มีอยู่ |
| โหมดสแกน B | มีอยู่ |
| ตัวบ่งชี้การเชื่อมต่อ | มีอยู่ |
| ตัวบ่งชี้แบตเตอรี่ | มีอยู่ |
| ภาษา | ภาษาอังกฤษ |
| หน่วย | มม./นิ้ว |
| การทำงานของเมนู | มีอยู่ |
| ฟังก์ชั่นซอฟต์แวร์ | การตั้งค่าไดนามิกเกท, การตั้งค่าการปิดเสียง (ว่าง), การตั้งค่าการปิดเสียงสะท้อน (E-blank), การหยุดเสียงสะท้อน, การแปลเสียงสะท้อนและการปรับขนาด |
| ฟังก์ชั่นการจัดเก็บ | สามารถเก็บความหนาได้ 100,000 ความหนา (100 กลุ่ม 1,000 ในแต่ละกลุ่ม) รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน |
| อัพเกรดโปรแกรมโฮสต์ | มีอยู่ |
| แสดง | หน้าจอสี TFT-LCD ขนาด 3.5 นิ้ว QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃～＋50℃;ด้วยข้อกำหนดพิเศษ สามารถเข้าถึง - 20 ℃; |
| แรงดันใช้งาน | ต้องใช้แบตเตอรี่ AA เบอร์ 5 จำนวนสี่ก้อนเมื่อพลังงานไม่เพียงพอ จะมีการแจ้งเตือนแรงดันต่ำ |
| มิติโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 ก. (ไม่รวมแบตเตอรี่) |
