HUATEC HKSM-1 อุปกรณ์ทดสอบแบบไม่ทำลายวิธีดึงเครื่องทดสอบการยึดเกาะ

เครื่องทดสอบการยึดเกาะ HUATEC HKSM-1 (วิธีดึง)

ฟิลด์แอ็พพลิเคชัน

เครื่องทดสอบการยึดเกาะแบบดึง HKSM-1 สามารถวัดการยึดเกาะของโลหะ, สี, สเปรย์, วัสดุกันน้ำ, กาว, การชุบโครเมี่ยม, การชุบนิกเกิล, คอนกรีตและการเคลือบวัสดุอื่นๆหลักการทำงานของเครื่องมือคือการใช้ระบบไฮดรอลิกเพื่อวัดการยึดเกาะของการเคลือบที่มีเส้นผ่านศูนย์กลางหนึ่งบนพื้นผิวของเมทริกซ์จอแสดงผลดิจิตอลมัลติฟังก์ชั่นของเครื่องทดสอบแสดงขนาดของการยึดเกาะ โดยมี MPa หรือ KN เป็นหน่วยแสดงผลจอแสดงผลดิจิตอล ผลการทดสอบใช้งานง่ายและเชื่อถือได้แตกต่างจากอุปกรณ์ทำเครื่องหมาย ข้อผิดพลาดในการสังเกตของมนุษย์จะลดลงผลิตภัณฑ์ตามการออกแบบและการผลิตมาตรฐานสากลและระดับชาติ เทคโนโลยีชั้นนำ ประสิทธิภาพที่มั่นคง

เป็นไปตามมาตรฐาน

ISO 4624 สีและสารเคลือบเงา Pull-offtest สำหรับการยึดเกาะ

② ASTM D 4541 StandardTest Method for Pull-off Strength of Coatings using Portable Adhesion Testers

③ ASTM D7234 วิธีทดสอบมาตรฐานสำหรับแรงยึดเกาะแบบดึงออกของการเคลือบผิวบนคอนกรีตโดยใช้เครื่องทดสอบแรงยึดเกาะแบบดึงออกแบบพกพา

④ GB/T 5210-2006 "การทดสอบการยึดเกาะของสีและวิธีดึงสารเคลือบเงา"

TB-T2965-2011 "เงื่อนไขทางเทคนิคของดาดฟ้าสะพานคอนกรีตรถไฟ"

พารามิเตอร์ตราสาร

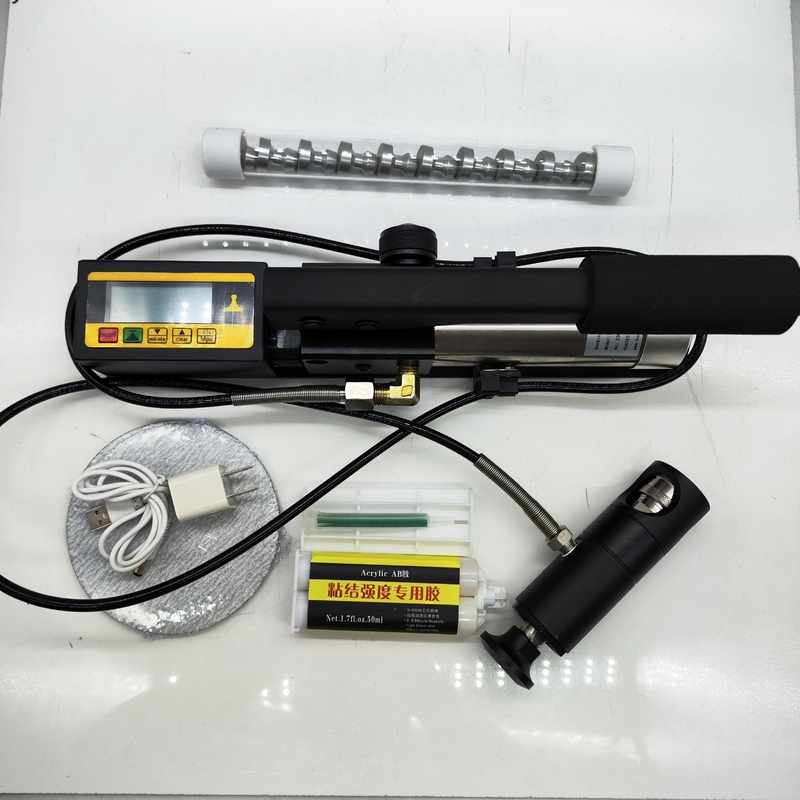

การกำหนดค่าผลิตภัณฑ์:

1. ปั๊มคู่มือจอแสดงผลดิจิตอล

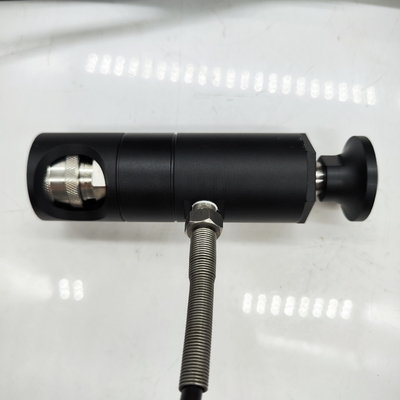

2. ดึงปลอกแขนข้างหนึ่งออกอย่างรวดเร็ว

3. ที่ชาร์จ

แกน 4.20 มม. สิบ

5. เครื่องตัดหนึ่งอัน

6. แผ่นเจียร 6 ชิ้น

7. ชุดกาว

8. สำเนาใบรับรอง ใบรับประกัน และคู่มืออย่างใดอย่างหนึ่ง

9. กล่องเครื่องมือแบบพกพา

ลักษณะเครื่องดนตรี:

1, เครื่องมือพกพาแบบพกพา, ใช้งานได้ทุกที่, ไม่มีแหล่งจ่ายไฟภายนอก - สามารถใช้ในห้องปฏิบัติการ, สามารถใช้ในภาคสนาม

2 จอแสดงผลดิจิตอล LCD ขนาดใหญ่และอ่านง่าย

3. กดปุ่มเพื่อเลือกขนาดแกนหมุน หน่วยการวัด และข้อมูลการจัดเก็บ และคำนวณผลลัพธ์โดยอัตโนมัติตามขนาดแกนหมุน

4, กล่องเครื่องมือพกพาพร้อมตัวถังโลหะผสมและสแตนเลส, กันฝน, กันฝุ่น, ป้องกันการกระแทก

5 ปั๊มไฮดรอลิกคุณภาพสูงสามารถใช้ได้ในทุกโอกาส รับประกันสามปี

6 ความดันและระบบแสดงผลได้รับการสอบเทียบโดยไดนาโมมิเตอร์มาตรฐาน ความแม่นยำถูกควบคุมภายใน ± 1% (เต็มสเกล)

7, แกนวางตำแหน่งตัวเอง, พื้นผิวเรียบและขรุขระไม่มีผลต่อผลการวัด

8 เซ็นเซอร์ความดันอุตสาหกรรมคุณภาพสูงเพื่อให้แน่ใจว่ามีความแม่นยำสูงอย่างต่อเนื่อง

9, แกนเสริม 10 มม., 14 มม., 20 มม. และ 50 มม.

10, จอแสดงผลคริสตัลเหลว LCD คุณสามารถเลือกหน่วย MPa หรือ KN

วิธีใช้:

1. เตรียมแกนหมุนและขัดผิวเคลือบของแกนยึดล่วงหน้าด้วยแผ่นเจียรจากนั้นทำความสะอาดน้ำมันและสิ่งสกปรกอื่นๆ บนพื้นผิวของแกนหมุนและสารเคลือบที่วัดด้วยตัวทำละลายที่เหมาะสม แล้วรอให้แห้ง

2. เปิดกาวสองส่วนผสมที่ติดตั้งอุปกรณ์ ผสมในอัตราส่วน 1:1 (ผสมมากเท่าที่คุณต้องการ) เกลี่ยให้บางและสม่ำเสมอที่ด้านล่างของแกนหมุน กดแกนหมุนลงบนกาวที่เตรียมไว้ ทดสอบพื้นผิว บีบกาวส่วนเกินออกด้วยแรงกด แล้วเช็ดกาวที่หกออกให้สะอาดรอจนกว่ากาวจะแข็งตัวเต็มที่ (ประมาณ 24 ชั่วโมง) ก่อนเตรียมการทดสอบการยึดเกาะ (หากจำเป็น ให้ใช้มีดตัดที่ให้มาตัดรอบแกนหมุน)

3. การระบายแรงดัน: หมุนปลั๊กหมุนสีขาวที่ยื่นออกมาทางด้านขวาของเครื่องมือทวนเข็มนาฬิกาจนไม่สามารถหมุนได้ และกดที่จับแรงดันลงไปด้านล่างสุดในสถานะนี้ ให้กดวงแหวนดึงบนวงแหวนแคลมป์ไปที่ด้านล่างสุด จากนั้นดึงวงแหวนแคลมป์ ใส่วงแหวนแคลมป์บนแกนหมุน และดึงเพื่อให้แน่ใจว่ายึดแน่นดีแล้ว

4. กดปุ่มสวิตช์ของหน้าจอแสดงผลของอุปกรณ์เพื่อเปิดแหล่งจ่ายไฟกดปุ่มที่สอง (แนบรูปแกนหมุน) เพื่อเลือกขนาดของแกนหมุน (ไม่บังคับ 10,14,20,50)โดยทั่วไป ขนาดของแกนหมุนที่มีการกำหนดค่ามาตรฐานคือ 20 มม. ดังนั้นเราสามารถดำเนินการขั้นตอนต่อไป ---- เพื่อเลือกหน่วยของการทดสอบเครื่องมือ

5 หน่วยของเครื่องมือมีสองชนิดคือ MPa และ KN เสริม หน่วยการกระทำ KN ที่ใช้กันทั่วไป เรามักจะใช้ค่าความแข็งแรงหน่วย MPa กดปุ่ม KN/MPa เพื่อแปลงเป็นหน่วย

หมายเหตุ: เครื่องดนตรีไม่มีคีย์ตายตัวเลือกขนาดของหน่วยหรือแกนหมุนตราบเท่าที่หน่วยหรือขนาดที่แสดงบนหน้าจอเป็นหน่วยที่เราต้องการ

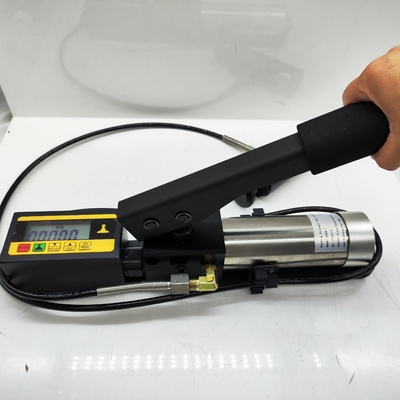

6. กดปุ่มรีเซ็ตอีกครั้งเพื่อให้เครื่องดนตรีเป็นศูนย์ หมุนปลั๊กหมุนด้านขวาตามเข็มนาฬิกาไปที่ด้านล่าง จากนั้นคุณสามารถเขย่าที่จับอย่างช้าๆ (รอบช้าๆ ของการยกขึ้นและกดลง) ในขณะนี้ การอ่านค่าบนหน้าจอ ความถี่ยังเพิ่มขึ้นอย่างช้า ๆ ค่อย ๆ เราจะรู้สึกลำบาก ในเวลานี้เพื่อให้ได้ผลลัพธ์ที่แม่นยำยิ่งขึ้นต้องควบคุมความเร็วในการกดอย่างระมัดระวัง ยิ่งช้ายิ่งดี) เมื่อได้ยินเสียงดัง "" แกนหมุน ที่หลุดออกจากการเคลือบหน้าจอการอ่านค่าคงที่คือการยึดเกาะขนาดของสารเคลือบ

หมายเหตุ: โดยทั่วไปแล้ว ระดับการยึดเกาะของสารเคลือบจะตัดสินจากผลการวัด (เช่น ค่าที่อ่านได้) และการหลุดร่อนของปลายด้านล่างของสปินเดิลการสังเกตการหลุดร่อนของพื้นที่ทดสอบจะให้ข้อมูลเพิ่มเติมเกี่ยวกับการหลุดร่อนและการยึดเกาะและการเกาะตัวกันระหว่างชั้นต่างๆ ของสารเคลือบ

สปินเดิลมาตรฐานทั้งหมดคือสปินเดิลระนาบสามารถติดตั้งแกนโค้งสำหรับการตรวจจับท่อเหล็กและพื้นผิวโค้งอื่นๆหากจำเป็น คุณสามารถติดต่อหน่วยงานของเราเพื่อขอรับได้
