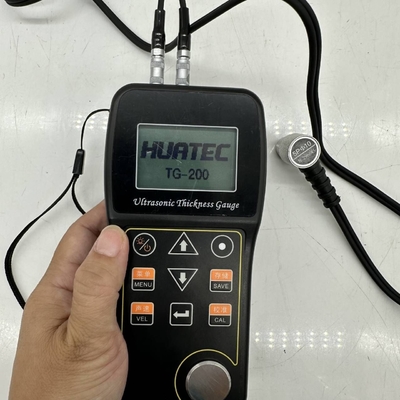

TG-200 0.60 มม. ~ 500 มม. หน้าจอ LED ผ่านการเคลือบผิวเครื่องวัดความหนาอัลตราโซนิกโหมด Echo

TG-200 0.60 มม. ~ 500 มม. หน้าจอ LED โหมดสะท้อนผ่านการเคลือบเครื่องวัดความหนาอัลตราโซนิก

ขอบเขตการใช้งาน

เกจวัดความหนานี้ใช้โหมดเสียงสะท้อนหลายโหมด (IE, EE) ซึ่งสามารถวัดความหนาของผลิตภัณฑ์ผ่านความหนาของการเคลือบบางอย่างได้เครื่องมือนี้สามารถติดตั้งหัววัดความหนาอัลตราโซนิคแบบพัลส์แคบได้ ซึ่งสามารถใช้โหมด EE เพื่อผ่านชั้นเคลือบ ชั้นสนิม และวัดความหนาของตัวชิ้นงานระหว่าง 3-20 มม. และการวัดความหนาได้อย่างแม่นยำ ความแม่นยำสามารถเข้าถึง5μm;นอกจากนี้ยังสามารถติดตั้งกับหัววัดความหนาธรรมดาซึ่งมีช่วงการตรวจจับที่สามารถเข้าถึงได้ 0.60 มม. ~ 500 มม.เครื่องมือนี้สามารถวัดแผ่นต่างๆ และชิ้นส่วนแปรรูปต่างๆ ได้อย่างแม่นยำ และสามารถนำมาใช้กันอย่างแพร่หลายในปิโตรเลียม เคมี โลหะวิทยา การต่อเรือ การบิน การบินและอวกาศ และสาขาอื่นๆ

พารามิเตอร์ทางเทคนิค

หลักการพื้นฐาน

หลักการวัดความหนาของอัลตราโซนิคนั้นคล้ายคลึงกับการวัดคลื่นแสงพัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดและแพร่กระจายในวัตถุเมื่อไปถึงส่วนต่อประสานวัสดุ มันก็จะสะท้อนกลับไปยังโพรบความหนาของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ

คุณสมบัติเครื่องดนตรี

• มีการนำโหมดการวัดสามโหมด ได้แก่ PE IE และการทดสอบมาใช้เพื่อวัดความหนาได้อย่างแม่นยำโหมด IE ช่วยให้เกจวัดความหนาผ่านการเคลือบผิวได้
• ใช้ชิปจับเวลาความแม่นยำสูงและรูปแบบการสอบเทียบ v-path พร้อมช่วงการวัดที่กว้างและความแม่นยำในการวัดสูง
• ข้อมูลการวัดสามารถจัดเก็บได้อย่างสมบูรณ์ รวมถึงค่าการวัดความหนา ความเร็วเสียงที่วัดได้ และข้อมูลเวลา
• ใช้แบตเตอรี่อัลคาไลน์เบอร์ 5 สองก้อนสำหรับจ่ายไฟ
• ความละเอียดในการแสดงผลคือ 0.01 มม. และขีดจำกัดข้อผิดพลาดคือ 0.4% H (H คือความหนาของชิ้นงาน)
• ความคมชัดของจอแสดงผลคริสตัลเหลวสามารถปรับได้ และมีจอแสดงผล LED แบ็คไลท์ ซึ่งสามารถใช้งานได้ในสภาพแวดล้อมที่มีแสงต่างๆ

พารามิเตอร์การทำงานหลัก

• มีการสอบเทียบเป็นศูนย์ซึ่งสามารถแก้ไขข้อผิดพลาดของระบบได้โดยอัตโนมัติ
• หากทราบความหนา จะสามารถวัดความเร็วเสียงกลับไปได้เพื่อปรับปรุงความแม่นยำในการวัด
• มีฟังก์ชันพร้อมท์สถานะการเชื่อมต่อเพื่อให้เข้าใจสถานะการวัดโดยสังหรณ์ใจ
• มีฟังก์ชันแสดงสถานะพลังงานซึ่งสามารถแสดงพลังงานที่เหลืออยู่ของแบตเตอรี่ได้แบบเรียลไทม์

การจัดส่งแบบมาตรฐาน:

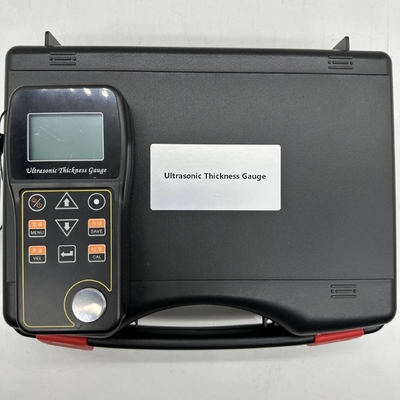

หน่วยหลัก 1 ชิ้น

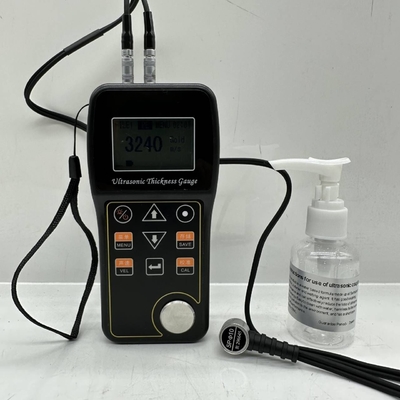

โพรบชนิดพื้นฐาน 5M 10mm

ข้อต่อ

กระเป๋าใส่

คู่มือ

ใบรับรองการสอบเทียบ

ซอฟต์แวร์พีซี

อุปกรณ์เสริม:

โพรบต่างๆ

ข้อต่อสำหรับอุณหภูมิสูง

บล็อกขั้นบันได
