รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องทดสอบความหยาบของพื้นผิว | รุ่น: | SRT-7000 |
|---|---|---|---|
| มาตรฐาน: | ISO, ANSI, DIN, JIS | ความยาวตัวอย่าง (ลิตร): | 0.25, 0.8, 2.5มม |
| แสงสูง: | เครื่องทดสอบโปรไฟล์พื้นผิวความแม่นยําสูง,เครื่องทดสอบโปรไฟล์พื้นผิวเครื่องพิมพ์ในตัว,22 ปริมาตร การวัดรูปแบบพื้นผิวดิจิตอล |
||
เครื่องตรวจสอบระดับความละเอียดสูงในเครื่องพิมพ์
คําอธิบายสินค้า

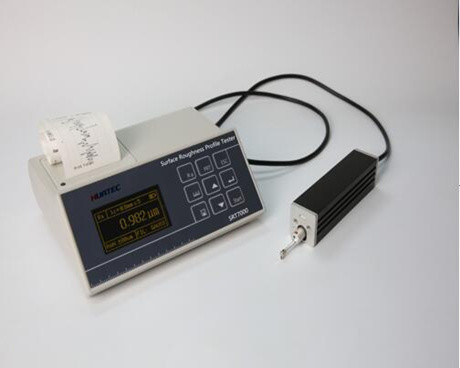

SRT7000 เป็นเครื่องมือความแม่นยําสูงในการทดสอบระดับการเสร็จสิ้นของพื้นผิว. มันสามารถวัดความหยาบของพื้นผิวของชิ้นส่วนที่แปรรูป, รวมถึงระนาบ, บีเวล,กลมภายนอก, พื้นผิว, หลุม, ถ้ําและแกน และอื่น ๆ
ลักษณะ
◎เซ็นเซอร์และหน่วยหลักถูกแยกแยก เพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน
◎ใช้ชิป DSP ในการควบคุมและประมวลผลข้อมูล ด้วยความเร็วสูงและการบริโภคพลังงานต่ํา
◎เข้ากันได้กับมาตรฐานระดับชาติหลายอย่าง ISO, DIN, ANSI, JIS
◎เวลาการทํางานต่อเนื่องมากกว่า 20 ชั่วโมง
◎การเก็บข้อมูลความจุขนาดใหญ่ สามารถเก็บข้อมูลสดและรูปคลื่นได้ 100 กลุ่ม
◎เครื่องพิมพ์และอุปกรณ์ทางอุณหภูมิถูกบูรณาการเป็นองค์ประกอบอย่างรวม งานเงียบๆ พิมพ์เร็ว คุณสามารถพิมพ์เส้นโค้งคอนทรูมและเส้นโค้งอัตราส่วนของวัสดุได้
◎การตั้งนาฬิกาในเวลาจริง และการแสดงเพื่อบันทึกและเก็บข้อมูลได้ง่าย
◎มีระบบนอนแบบอัตโนมัติ การปิดอัตโนมัติ และคุณสมบัติประหยัดพลังงานอื่นๆ
◎การออกแบบวงจรและซอฟต์แวร์ที่น่าเชื่อถือ เพื่อป้องกันการติดของมอเตอร์
◎เครื่องมือสามารถแสดงคําแนะนําและคําแนะนําข้อมูลต่างๆ เช่น การแสดงผลการวัด, คําแนะนําเมนู, ข้อความความผิดพลาด และสวิตช์
◎เลือกภาษาอังกฤษ
◎สามารถเชื่อมต่อกับคอมพิวเตอร์
◎พิมพ์ปารามิเตอร์ทั้งหมด หรือปารามิเตอร์ใด ๆ ที่ตั้งโดยผู้ใช้
◎ตัวตรวจจับพื้นผิวโค้งแบบตัวเลือก, ตัวตรวจจับรู, แพลตฟอร์มการวัด, กล่องของตัวตรวจจับ, ไม้ขยายและอุปกรณ์เสริมอื่น ๆ
ระยะวัด
| ปริมาตร | การระบุระยะ |
| Ra, Rq | 0.005μm ~ 16μm |
| Rz, R3z, Ry, Rt, Rp, Rm | 0.02μm ~ 160μm |
| สก | 0 ~ 100% |
| S, Sm | 1 มม. |
| tp | 0 ~ 100% |
ปริมาตรเทคนิค
| ชื่อ | เนื้อหา | |
| ระยะวัด | อัธยาศัย Z (ตั้ง) | 160μm |
| แกน X (แนวราบ) | 17.5 มม. | |
| การแก้ไข | อัธยาศัย Z (ตั้ง) |
0.01μm/± 20μm 00.02μm/± 40μm 0.04μm/± 80μm |
| อุปกรณ์วัด | ปริมาตร |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) R Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| มาตรฐาน | ISO, ANSI, DIN, JIS | |
| กราฟ | คอร์ฟรองรับ, โปรไฟล์ความหยาบคาย, รูปทรงตรง | |
| เครื่องกรอง | RC, PC-RC, Gauss, DP | |
| ความยาวการเก็บตัวอย่าง (lr) | 0.250, 08, 2.5 มิลลิเมตร | |
| ระยะเวลาการประเมิน (ln) |
Ln=lr×n n=1~5 |
|
| เซนเซอร์ | หลักการวัด | เครื่องผลักดันความแตกต่างการขยับ |
| สติลัส | เพชรธรรมชาติ มุมโขน 90 มิครเมตร ระยะปลาย 5 มิครเมตร | |
| ไดนาโมเมตร | < 4mN | |
| หัวนําทาง | คาร์ไบเดอร์ ระยะรัศมีทิศทางเลื่อน 40 มม. | |
| ความเร็วเลื่อน |
lr=025, Vt=0.135mm/s |
|
| lr=08, Vt=0.5mm/s | ||
| lr=25, Vt=1mm/s | ||
| การกลับ, Vt=1mm/s | ||
| ความผิดพลาดของตัวชี้วัด | ไม่เกิน ± 10% | |
| อัตราการเปลี่ยนแปลงของอาการ | ไม่เกิน 6% | |
| พลัง | แบตเตอรี่ลิตিয়ামไอออนชาร์จใหม่ในตัว, ชาร์จโดยเครื่องชาร์จ DC5V, 800mA | |
| ขนาด | 158 × 63.5 × 46 มม | |
| น้ําหนัก | ประมาณ 300 กรัม | |
| สิ่งแวดล้อมการปฏิบัติงาน |
อุณหภูมิ: -20 °C ~ 40 °C ความชื้น: < 90% RH |
|
| สภาพแวดล้อมในการเก็บและขนส่ง |
อุณหภูมิ: -40°C~60°C ความชื้น: < 90% RH |
|
การตั้งค่าแบบมาตรฐาน
เครื่องทดสอบความหยาบ SRT7000
เซ็นเซอร์มาตรฐาน
ตัวอย่างมาตรฐานหลายช่อง
หมุนปรับได้
แอดป์เตอร์พลังงาน
คําแนะนํา
ใบรับรอง
บัตรรับประกัน
โปรแกรม PC
อุปกรณ์เสริมที่ต้องการ:
เซ็นเซอร์สําหรับพื้นผิวโค้ง / กลม / ช่อง, เซ็นเซอร์รู, พลาตฟอร์มการวัด, ไม้ขยาย, แผ่นการปรับ
