รายละเอียดสินค้า:
|
| ความถี่ของโพรบ: | 0.5เมกะเฮิร์ตซ์~ 20เมกะเฮิร์ตซ์ | ประเภทการแสดงผล: | หน้าจอ LCD ขนาด 2.4 นิ้ว (320 × 240 Dot Matrix) จอแสดงผลสี TFT |
|---|---|---|---|
| ได้รับ: | ต่ำ ปานกลาง หรือสูงสำหรับสภาวะการทดสอบที่แตกต่างกัน | โหมดการแก้ไข: | RF, RF-, เต็ม, ครึ่ง+, ครึ่ง |
| โหมดการดู: | A-SCAN, B-SCAN, ตัวเลข, การจับภาพ, ความแตกต่าง, สัญญาณเตือน | การแก้ไข: | อุปกรณ์เสริม 0.1/ 0.01/0.001 มม |
| อัตราการอัปเดต: | 4HZ, 8HZ, 16HZ ต่อวินาทีเป็นตัวเลือก | หน่วยวัด: | มม. นิ้ว、ไมโครเมตร、มิล |
| เน้น: | เครื่องวัดความหนาแบบฉายแสง LCD ความละเอียดสูง,เครื่องวัดความหนาในการทดสอบที่ไม่ทําลาย,เครื่องวัดความหนาด้วยเสียงฉาย |
||

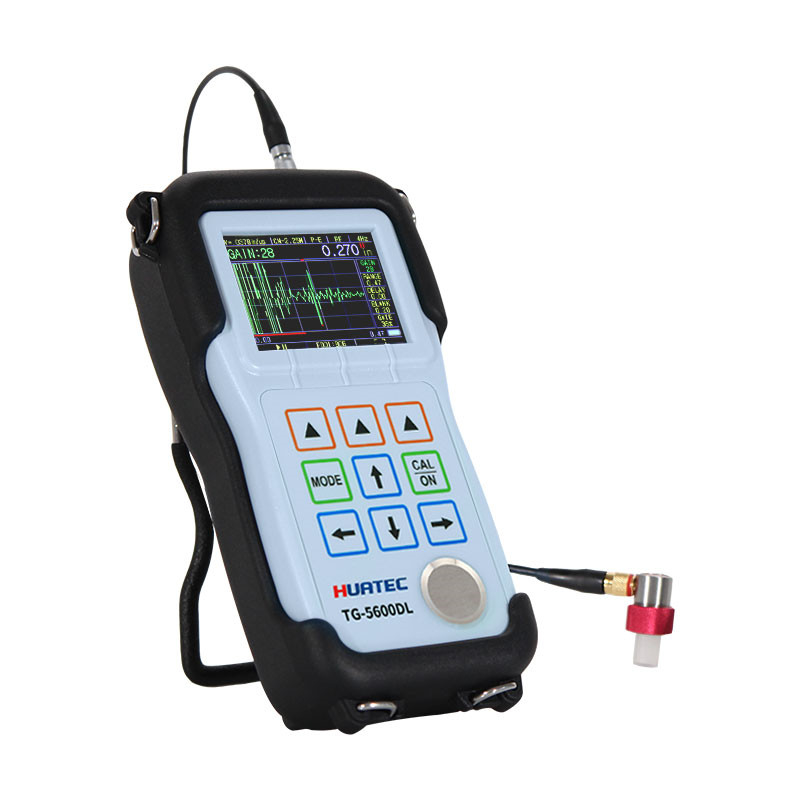

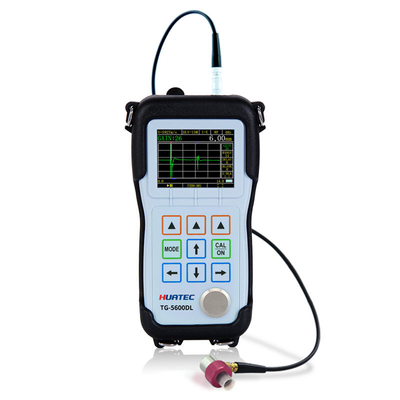

TG-5600DL สกรีนสีมีองค์ประกอบเดียวและสององค์ประกอบ อัลตรasonic Thickness Gauge
HUATEC TG-5600DL เป็นเครื่องวัดความหนาด้วยเสียงฉายแบบพกพาTG-5600DL สามารถวัดความหนาของวัสดุต่าง ๆ ด้วยความแม่นยําสูงถึง 0.001 มิลลิเมตรหรือ 0.0001 นิ้ว และใช้กันอย่างแพร่หลายในการใช้งานในการวัดความหนา
ผู้ใช้สามารถวัดความหนาจากด้านหนึ่งของวัสดุที่วัดได้ โดยไม่ต้องทําลายชิ้นงาน
TG-5600DL สามารถแสดงการอ่านความหนาและ A-scan ในเวลาเดียวกัน, ทําให้ผู้ใช้สามารถตรวจสอบรูปคลื่น.เพื่อให้ช่วงการวัดความหนาใหญ่, ค่าการวัดถูกต้องและความผิดพลาดที่เกี่ยวข้องกับวัสดุในการวัดยังสามารถหลีกเลี่ยงได้ ปฏิบัติการ B-scan ใช้เพื่อสังเกตรูปร่างด้านล่างของชิ้นงานที่วัดโซนด์เคลื่อนไหวตามพื้นผิวของชิ้นงานเพื่อแสดงส่วนตัดของชิ้นงาน.
กวัดนี้สามารถใช้ในอุตสาหกรรมผลิต, อุตสาหกรรมแปรรูปโลหะ, ท้องอากาศ, การขนส่งทางรถไฟ, อุตสาหกรรมเคมี, อุตสาหกรรมตรวจสอบสินค้าและสาขาทดสอบอื่น ๆ.นอกจากการวัดแม่นยําของแผ่นหลากหลายและชิ้นส่วนการแปรรูป, ติดตามหลากหลายท่อและภาชนะความดันที่อยู่ในอุปกรณ์การผลิตเพื่อติดตามระดับการลดความอ่อนของพวกเขาหลังจากการ corrode ระหว่างการใช้งานซึ่งเป็นเครื่องมือที่จําเป็นในอุตสาหกรรมการทดสอบที่ไม่ทําลาย.
ฟังก์ชันการเก็บข้อมูลเป็นตัวเลือก ตามความต้องการที่แตกต่างกันของลูกค้า และเครื่องบันทึกข้อมูลขนาดใหญ่ในตัวสามารถเก็บค่าการวัดความหนาถึง 100,000 และรูปคลื่น 400 รายการฟังก์ชันอื่นๆ สามารถเลือกได้, เช่น การวัดความหนาหลายชั้น, ความละเอียดสูงสุด, การวัดความหนาระยะยาว, การลดเสียงเสียงดิจิตอลและโหมดหน้าต่าง, ชั้นโอไซด์ผนังภายใน, การสื่อสารในเวลาจริง,หลายช่องทางและตัวเลือกอื่น ๆ.
ฟังก์ชันการวัดหลัก
• การวัดวัสดุส่วนใหญ่สามารถทําโดยใช้เครื่องแปลงสัญลักษณ์ชิ้นเดียว
• ระยะความหนาในการวัด: 0.01 mm ~ 38 m ขึ้นอยู่กับวัสดุที่วัด, โซนด์, สภาพผิว, อุณหภูมิและการตั้งค่าที่เลือก
• กําหนดความเร็วของเสียงของวัสดุที่ไม่ทราบความเร็วของเสียง
• ความละเอียดสูง: ความละเอียดของจอปกติคือ 0.001 มิลลิเมตร, ความละเอียดสูงสุดที่เป็นตัวเลือกสามารถถึง 0.0001 มิลลิเมตร
•หน่วยวัด: มิลลิเมตร, นิ้ว, ไมครอนและมิล
• การวัดอุณหภูมิสูง: อุณหภูมิสูงถึง 500 °C
• เมนูการตั้งค่าระบบโดยปกติ: เพื่อความสะดวกของผู้ใช้งาน มันถูกตั้งค่าตามเงื่อนไขโดยปกติสําหรับการใช้เครื่องสํารวจของเครื่องมือ
•ฟังก์ชันหยุด: สามารถดําเนินการการประมวลผลหลังการวัด ปรับค่าปริมาตรทั้งหมดให้สะดวกสบายเพื่อให้ได้ข้อมูลการวัดที่มั่นคง
•ฟังก์ชันแสดงรูปคลื่นหน้าจอเต็ม: เพิ่มพื้นที่แสดงเสียงสะท้อนขึ้น 20% ทําให้ผู้ใช้งานมีประสบการณ์หน้าต่างขนาดใหญ่
• การแสดงความเข้มข้นของเสียงสะท้อนเสียง: เมื่อเสียงสะท้อนเสียงดังขึ้น ยิ่งมีสตาร์ตัวชี้วัดเพิ่มขึ้น โดยเฉพาะการแสดงตัวเลขที่มีประโยชน์มากขึ้น
• รูปแบบ B-scan ที่ใช้เวลา: ใช้ในการสังเกตโปรไฟล์ด้านล่างของชิ้นงานที่จะวัด
• โหมดความแตกต่าง/อัตราการลด: ความแตกต่างความหนาเทียบกับจุดตั้งแสดงและแสดงออกเป็นร้อยละของอัตราการลด
• TDG การเพิ่มเวลาที่เปลี่ยนแปลง: การกระแทกเริ่มต้นหรือเสียงสะท้อนอินเตอร์เฟซสามารถลดลงได้อย่างมีประสิทธิภาพโดยการลดการเพิ่มเริ่มต้นและเสียงสะท้อนด้านล่างของตัวอย่างที่ทดสอบสามารถเพิ่มขึ้นโดยการเพิ่มการเพิ่มสูงสุดซึ่งวัดง่าย
• รูปแบบการวัด:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
การตั้งค่าแบบมาตรฐาน
| รายการ | จํานวน |
| TG-5600DL เครื่องวัดความหนาด้วยเสียงฉีด |
1 |
| โซน | 1 |
| เคเบิล | 1 |
| หมวกยาง | 1 |
| แบตเตอรี่แอลคาไลน์ | - |
| กระป๋องพืชผสม | 1 |
| กรณี | 1 |
| คู่มือการใช้งาน | 1 |
อุปกรณ์เสริมทางเลือก
| เครื่องตรวจสอบ | สายเคเบิล |
| หมวกยาง | บล็อกขั้นตอน |
| เส้นสายขั้นต่ํา | สารเชื่อม |
| ฟิล์มป้องกัน | ตัวเลือกของซอฟต์แวร์ |
รายละเอียดการใช้งาน
ตารางแสดงอัตราความเร็วของการกระจายของฉายา ultrasonic ในวัสดุทั่วไปต่างๆ.ความเร็วจริงของวัสดุเหล่านี้อาจแตกต่างจากความเร็วในตาราง, ตัวอย่างเช่น, ประกอบของวัสดุ, การตั้งทิศทางที่ชอบของเมล็ด, porosity, และอุณหภูมิฯลฯตัวอย่างที่ทําจากวัสดุเฉพาะหนึ่ง ควรทดสอบก่อน เพื่อยืนยันความเร็วของวัสดุเฉพาะหนึ่ง.
ตาราง:รายการความเร็วของวัสดุ
| วัสดุ | ความเร็ว ((m/s) |
| เหล็ก 20# | 5891 |
| อลูมิเนียม | 6320 |
| โครเมียม | 6200 |
| ทองแดง | 4660 |
| ทองคํา | 3251 |
| เหล็ก | 5930 |
| โลหะ | 2160 |
| แมกนีเซียม | 5806 |
| เงิน | 3607 |
| ไทเทเนียม | 6098 |
| ซิงค์ | 4193 |
| วอล์ฟสแตน | 5181 |
| สแตน | 3320 |
| สีเหลือง | 4380 |
| เหล็กเหล็กเทา | 4600 |
| แก้ว | 5766 |
| ผ้าไนลอน | 2610 |
| สแตนเลส 304 | 5334 |
| PVC | 2392 |
| ซิลิคอน | 9620 |
| กระจกควอตซ์ | 5655 |
หมายเหตุ:ตารางด้านบนเป็นเพียงเพื่ออ้างอิง สําหรับการปรับระดับความเร็วจริง ดู 6.2 การปรับระดับความเร็ว
