รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0.6 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) | ความละเอียดในการวัด: | 0.01 หรือ 0.1mm ((0.001 หรือ 0.01in) |
|---|---|---|---|
| ช่วงความเร็วของวัสดุ: | 500-9999m/s,0.0179-0.3937in/u | อัตราการอัพเดตการวัด: | ตัวเลือก 4HZ, 8HZ หรือ 16HZ ต่อวินาที |
| การแสดง: | หน้าจอ OLED สี TFT QVGA(320×240) ขนาด 2.4 นิ้ว พร้อมอัตราส่วนคอนทราสต์ 1010:1 | ||
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉายในเวลาจริง,เครื่องวัดความหนาด้วยเสียงฉีด,B การสแกนเครื่องวัดความหนาด้วยเสียงฉีด |
||

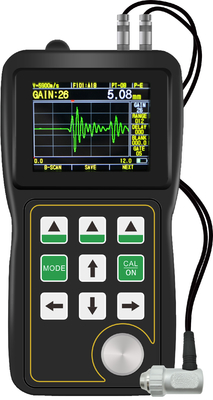

TG-5100D เวลาจริง A Scan และ B Scan ผ่านเครื่องวัดความหนา Ultrasonic
เครื่องวัดความหนาแบบฉายเสียงนี้ที่พัฒนาและผลิตโดยบริษัทของเรา ใช้จอ OLED สีจริง สกาน A-SCAN & B SCAN และการวัดความหนาผ่านการเคลือบการเก็บข้อมูลขนาดใหญ่ และฟังก์ชันอื่นๆ, และใช้หลักการวัด ultrasonic, เป็นความแม่นยําสูง, ความละเอียดสูงอุตสาหกรรมพกพาเครื่องมือการทดสอบไม่ทําลายล้าง.
อุปกรณ์นี้สามารถใช้ได้อย่างแพร่หลายในอุตสาหกรรมผลิต อุตสาหกรรมแปรรูปโลหะ อุตสาหกรรมเคมี อุตสาหกรรมตรวจสอบสินค้าและสาขาทดสอบอื่น ๆนอกจากหลายชนิดของแผ่นและชิ้นส่วนการประมวลผลต่าง ๆ สําหรับการวัดแม่นยํา, สามารถนําไปใช้ในการติดตามการผลิตของหลอดและภาชนะความดันต่าง ๆ ในกระบวนการใช้งาน, ติดตามการกัดกร่อนของพวกเขาหลังจากระดับการลดคืออุปกรณ์ที่จําเป็นในอุตสาหกรรมการทดสอบที่ไม่ทําลาย.
A-SCAN snapshot function ซึ่งสามารถช่วยผู้ใช้ในการควบคุมการวัดได้ดีขึ้น และหลีกเลี่ยงการวัดที่ผิดพลาดที่เกิดจากปัจจัยของวัสดุเองเมื่อมีเคลือบหรือเคลือบสีบนพื้นผิวของวัสดุที่ทดสอบ, ความหนาจริงของพื้นฐานของชิ้นงานสามารถได้รับโดยไม่ต้องบดและทําลายผิวเคลือบ
ลักษณะการทํางานหลัก
1. เมนูการตั้งค่าปารามิเตอร์ระดับเดียวที่ง่าย

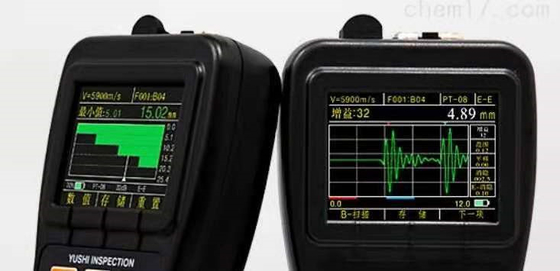

2. A-สแกนในเวลาจริง ผู้ใช้สามารถดูรังสีสัญญาณฉายเสียง ultrasonic โดยตรงบนจอ ซึ่งใช้เพื่อตรวจสอบการอ่านความหนาถูกต้อง วิเคราะห์สาเหตุของปัญหาและช่วยให้ผู้ใช้หาทางแก้ปัญหา.
3. เมื่อซอนด์ถูกเชื่อมต่อกับชิ้นงาน ค่าความหนาจะแสดงด้วยตัวอักษรสีขาว
4. เตือนความหนา: เตือนความหนาขั้นต่ําสามารถกําหนดและสีของการอ่านความหนาสามารถเปลี่ยนแปลงอย่างไดนามิกระหว่างการเตือน
5. โหมดสูงสุด: จับค่าสูงสุดและต่ําสุดในกระบวนการวัด
6. ระบบความแตกต่าง: รับความแตกต่างระหว่างค่าการวัดความหนาปัจจุบันและความหนานามินาลและร้อยละของค่าความแตกต่างและความหนานามินาล
7. หนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนาหนา
8. ฟังก์ชันการเก็บข้อมูลขนาดใหญ่: สามารถเก็บค่าความหนา 100,000
9สามารถเจาะคลุมบนพื้นผิวของชิ้นงาน, วัดหนาของพื้นฐานโดยตรง
10ผู้ใช้สามารถเลือกความละเอียดการวัดในระบบเมตร x. XX และ X.X และในระบบอังกฤษ x. XX และ X.X
11. อินเตอร์เฟซหลายภาษาเป็นตัวเลือก
12เวลารอคอยสูงสุด 35 ชั่วโมง
ปริมาตรเทคนิค
|
|
2.4 นิ้ว TFT QVGA ((320×240) สี OLED หน้าจอที่มีสัดส่วนความแตกต่างของ 1010:1 |
| หลักการทํางาน | วิธีการผลักดัน ultrasonic/echo/Echo โดยใช้เครื่องสํารวจ Crystal double |
| ระยะการวัด | 0.6 ถึง 508 มม (0.025 ถึง 20.00 นิ้ว) |
| ความละเอียดการวัด | 0.01 หรือ 0.1mm ((0.001 หรือ 0.01in) |
|
|
มิลลิเมตรหรือนิ้ว |
| โหมดการแสดง | รูปแบบค่าความหนา รูปแบบการจับ min/Max รูปแบบความแตกต่าง/การลด |
| การแก้ไขเส้นทาง V | การแก้ไขเส้นทาง V อัตโนมัติชําระค่าตอบแทนสําหรับการไม่ตรงของเครื่องตรวจจับแฝด |
| อัตราการปรับปรุงการวัด | ไม่ต้องเลือก 4HZ, 8HZ หรือ 16HZ ต่อวินาที |
| ระยะความเร็วของวัสดุ |
|
| ภาษาทํางาน | ภาษาจีน/ภาษาอังกฤษ/ภาษาฝรั่งเศส (ไม่จํากัด) |
| เครื่องเตือน | เตือนสูงสุด/นาที การเปลี่ยนแปลงแบบไดนามิก ความหนาการอ่านสีเมื่อเตือน |
| พลังงานไฟฟ้า | แบตเตอรี่ AA 1.5V |
| ระยะเวลาการทํางาน | แบตเตอรี่ AA 2 แบตเตอรี่ ใช้งานได้มากกว่า 35 ชั่วโมง |
| อุปกรณ์ที่จะปิด | ปรับปรุงการทํางาน |
|
|
-10 ถึง +50 oC, สูงสุด 20 oC ด้วยความต้องการพิเศษ |
|
|
|
| อายุการใช้ | เก็บแบตเตอรี่ 280 กรัม |
|
|
12 เดือน |
การจัดส่งแบบมาตรฐาน
หน่วยหลัก TG-5100D
โซนบ์ด้วยเคเบิล
กระเป๋าบรรทุก
คู่มือการใช้งาน
ใบรับรองการปรับขนาด
อุปกรณ์เสริมทางเลือก
| โซนด์อุณหภูมิสูง | โซนด์เหล็กเหล็ก |
| โซนด์ท่อแคบ | โซนด์ขนาดเล็ก |
| สายตรวจสอบ | บล็อกขั้นตอน |
| หมวกยาง |
เครื่องสํารวจที่มีระยะการวัด
| การอธิบายเครื่องสํารวจ |
|
พื้นที่สัมผัส กว้าง |
ระยะการวัด (ในเหล็ก) |
อุณหภูมิที่อนุญาต |
| โซนโลหะเหล็ก ZT12 |
|
|
|
|
| โซนด์มาตรฐาน PT12 |
|
|
|
|
| โซนด์มาตรฐาน PT08 |
|
|
|
|
| โซนด์มาตรฐาน TC510 |
|
|
|
|
| โซนหลอดคริสตัลขนาดเล็ก PT06 |
|
|
|
|
| โซนขนาดเล็ก PT04 |
|
|
|
|
| โซนด์อุณหภูมิสูง |
|
|
|
ต่ํากว่า 480oC |
