รายละเอียดสินค้า:
|
| ความถี่ของโพรบ: | 0.5เมกะเฮิร์ตซ์~ 20เมกะเฮิร์ตซ์ | ช่วงความเร็วของวัสดุ: | 310 - 18699 ม./วินาที และสามารถวัดความเร็วด้วยความหนาที่ทราบได้ |
|---|---|---|---|
| ช่วงความเร็วของวัสดุ: | 500 ถึง 9999m/s (0.0197 ถึง 0.3937in/us) | ประเภทการแสดงผล: | หน้าจอ LCD ขนาด 2.4 นิ้ว (320 × 240 Dot Matrix) จอแสดงผลสี TFT |
| โหมดการดู: | A-SCAN, B-SCAN, ตัวเลข, การจับภาพ, ความแตกต่าง, สัญญาณเตือน | ||
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉีดด้วยธาตุเดียว,เครื่องวัดความหนาด้วยเสียงฉีด ultrasonic,TG-5600DL เครื่องวัดความหนาด้วยเสียงฉาย |
||

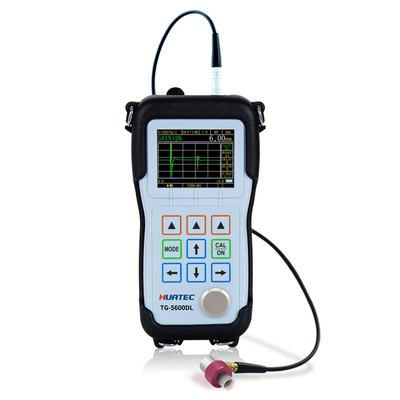

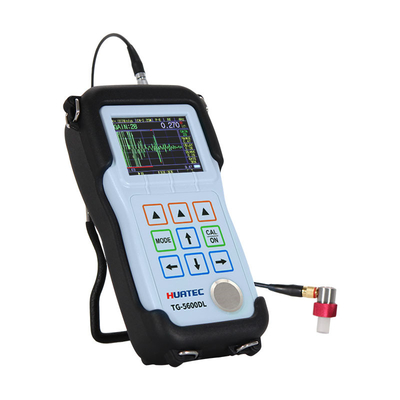

TG-5600DL สกรีนสีมีองค์ประกอบเดียวและสององค์ประกอบ อัลตรasonic Thickness Gauge
HUATEC TG-5600DL เป็นเครื่องวัดความหนาด้วยเสียงฉายแบบพกพาTG-5600DL สามารถวัดความหนาของวัสดุต่าง ๆ ด้วยความแม่นยําสูงถึง 0.001 มิลลิเมตรหรือ 0.0001 นิ้ว และใช้กันอย่างแพร่หลายในการใช้งานในการวัดความหนา
ผู้ใช้สามารถวัดความหนาจากด้านหนึ่งของวัสดุที่วัดได้ โดยไม่ต้องทําลายชิ้นงาน
TG-5600DL สามารถแสดงการอ่านความหนาและ A-scan ในเวลาเดียวกัน, ทําให้ผู้ใช้สามารถตรวจสอบรูปคลื่น.เพื่อให้ช่วงการวัดความหนาใหญ่, ค่าการวัดถูกต้องและความผิดพลาดที่เกี่ยวข้องกับวัสดุในการวัดยังสามารถหลีกเลี่ยงได้ ปฏิบัติการ B-scan ใช้เพื่อสังเกตรูปร่างด้านล่างของชิ้นงานที่วัดโซนด์เคลื่อนไหวตามพื้นผิวของชิ้นงานเพื่อแสดงส่วนตัดของชิ้นงาน.
กวัดนี้สามารถใช้ในอุตสาหกรรมผลิต, อุตสาหกรรมแปรรูปโลหะ, ท้องอากาศ, การขนส่งทางรถไฟ, อุตสาหกรรมเคมี, อุตสาหกรรมตรวจสอบสินค้าและสาขาทดสอบอื่น ๆ.นอกจากการวัดแม่นยําของแผ่นหลากหลายและชิ้นส่วนการแปรรูป, ติดตามหลากหลายท่อและภาชนะความดันที่อยู่ในอุปกรณ์การผลิตเพื่อติดตามระดับการลดความอ่อนของพวกเขาหลังจากการ corrode ระหว่างการใช้งานซึ่งเป็นเครื่องมือที่จําเป็นในอุตสาหกรรมการทดสอบที่ไม่ทําลาย.
ฟังก์ชันการเก็บข้อมูลเป็นตัวเลือก ตามความต้องการที่แตกต่างกันของลูกค้า และเครื่องบันทึกข้อมูลขนาดใหญ่ในตัวสามารถเก็บค่าการวัดความหนาถึง 100,000 และรูปคลื่น 400 รายการฟังก์ชันอื่นๆ สามารถเลือกได้, เช่น การวัดความหนาหลายชั้น, ความละเอียดสูงสุด, การวัดความหนาระยะยาว, การลดเสียงเสียงดิจิตอลและโหมดหน้าต่าง, ชั้นโอไซด์ผนังภายใน, การสื่อสารในเวลาจริง,หลายช่องทางและตัวเลือกอื่น ๆ.
ปริมาตรหลัก
| รายละเอียดเครื่องมือ | |
| หลักการทํางาน | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Multiple Echoes), E-EV ((Echo verification) การตรวจสอบเสียงสะท้อนเสียง) |
| ประเภทของเครื่องตรวจ | โซนสายชะลอ โซนติดต่อ โซน Membrane โซนประเภทดินสอ โซนดําน้ํา |
| การปรับระดับ | สัญลักษณ์ศูนย์ ความเร็วการปรับปรุง การปรับปรุง 1 จุด การปรับปรุง 2 จุด การตั้งความเร็ว |
| ระยะความหนา |
0.01mm38m ขึ้นอยู่กับวัสดุที่ทดสอบ สภาพพื้นผิวของโซนด์ อุณหภูมิ และการตั้งค่าที่เลือก 0.15 มิลลิเมตร 30 มิลลิเมตร ((สแตนดาร์ด D15A โซนด์, เหล็ก) |
| ระยะความเร็วของวัสดุ | 310 - 18699m/s และสามารถวัดความเร็วด้วยความหนาที่ทราบ |
| การแก้ไข | ปรับปรุงความหนา |
| ความถี่ของเครื่องสํารวจ | 0.5MHz 20MHz |
| หน่วยวัด | เอ็ม, นิ้ว, เอ็ม, มิล |
| อัตราการอัพเดท | 4HZ, 8HZ, 16HZ ต่อวินาที |
| ปิดไฟ | ปิดไฟโดยอัตโนมัติเมื่อหยุดทํางาน 5,10 หรือ 20 นาที หรือด้วยมือ |
| ประเภทแสดง | 2.4 in (320 × 240 ดอทแมทริกซ์) TFT สีจอ LCD |
| รูปแบบการแก้ไข | RF, RF-, FULL, HALF+, HALF |
| โหมดการดู | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM การตรวจสอบความแตกต่าง |
| การเก็บรักษา | สามารถเก็บค่าความหนา 100,000 และไฟล์การตั้งค่าปารามิเตอร์ 400 ((ไม่จําเป็น) |
| ประโยชน์ | ต่ํา กลาง หรือสูง สําหรับสภาพการทดสอบที่แตกต่างกัน |
| โหมดการแสดง | ปริมาณปริมาณปริมาณปริมาณ |
| การแก้ไขเส้นทาง V | อัตโนมัติ |
| อัตราการอัพเดท | สามารถเลือก 4Hz, 8Hz, 16Hz |
| วัสดุระยะความเร็ว | 500 ถึง 9999m/s (0.0197 ถึง 0.3937in/us) |
| ภาษา | ภาษาจีน, อังกฤษ, ญี่ปุ่น |
| การตั้งค่าสัญญาณเตือน | เตือนขั้นต่ําและสูงสุด ระยะ 0.25 มิลลิเมตรถึง 508 มิลลิเมตร (0.010" ถึง 20.00") การเปลี่ยนแปลงสีรูปคลื่นแบบไดนามิกในการเตือน |
| ความต้องการพลังงาน | 2 แบตเตอรี่ขนาด AA |
| ระยะเวลาการทํางาน | ประมาณ 40 ชั่วโมง |
| การปิดเครื่องมือ | สามารถเลือก ALWAYS ON หรือ AUTO OFF หลัง 5, 10, 20 นาทีของการไม่ทํางาน |
| อุณหภูมิการทํางาน | -10°C ถึง +50°C (+10°F ถึง +120°F) |
| ขนาด | 153mm X 76mm X 37mm ((H X W X D) |
| น้ําหนัก | 280 กรัมรวมแบตเตอรี่ |
ฟังก์ชันการวัดหลัก
• การวัดวัสดุส่วนใหญ่สามารถทําโดยใช้เครื่องแปลงสัญลักษณ์ชิ้นเดียว
• ระยะความหนาในการวัด: 0.01 mm ~ 38 m ขึ้นอยู่กับวัสดุที่วัด, โซนด์, สภาพผิว, อุณหภูมิและการตั้งค่าที่เลือก
• กําหนดความเร็วของเสียงของวัสดุที่ไม่ทราบความเร็วของเสียง
• ความละเอียดสูง: ความละเอียดของจอปกติคือ 0.001 มิลลิเมตร, ความละเอียดสูงสุดที่เป็นตัวเลือกสามารถถึง 0.0001 มิลลิเมตร
•หน่วยวัด: มิลลิเมตร, นิ้ว, ไมครอนและมิล
• การวัดอุณหภูมิสูง: อุณหภูมิสูงถึง 500 °C
• เมนูการตั้งค่าระบบโดยปกติ: เพื่อความสะดวกของผู้ใช้งาน มันถูกตั้งตามเงื่อนไขโดยปกติสําหรับการใช้เครื่องตรวจของเครื่องมือ
•ฟังก์ชันหยุด: สามารถดําเนินการการประมวลผลหลังการวัด ปรับค่าปริมาตรทั้งหมดให้สะดวกสบายเพื่อให้ได้ข้อมูลการวัดที่มั่นคง
•ฟังก์ชันแสดงรูปคลื่นหน้าจอเต็ม: เพิ่มพื้นที่แสดงเสียงสะท้อนขึ้น 20% ทําให้ผู้ใช้งานมีประสบการณ์หน้าต่างขนาดใหญ่
• การแสดงความเข้มข้นของเสียงสะท้อนเสียง: เมื่อเสียงสะท้อนเสียงดังขึ้น ยิ่งมีสตาร์ตัวชี้วัดเพิ่มขึ้น โดยเฉพาะการแสดงตัวเลขที่มีประโยชน์มากขึ้น
• รูปแบบ B-scan ที่ใช้เวลา: ใช้ในการสังเกตโปรไฟล์ด้านล่างของชิ้นงานที่จะวัด
• โหมดความแตกต่าง/อัตราการลด: ความแตกต่างความหนาเทียบกับจุดตั้งแสดงและแสดงออกเป็นร้อยละของอัตราการลด
• TDG การเพิ่มเวลาที่เปลี่ยนแปลง: การกระแทกเริ่มต้นหรือเสียงสะท้อนอินเตอร์เฟซสามารถลดลงได้อย่างมีประสิทธิภาพโดยการลดการเพิ่มเริ่มต้นและเสียงสะท้อนด้านล่างของตัวอย่างที่ทดสอบสามารถเพิ่มขึ้นโดยการเพิ่มการเพิ่มสูงสุดซึ่งวัดง่าย
• รูปแบบการวัด:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
การตั้งค่าแบบมาตรฐาน
| รายการ | จํานวน |
|
TG-5600DL เครื่องวัดความหนาด้วยเสียงฉีด |
1 |
| โซน | 1 |
| เคเบิล | 1 |
| หมวกยาง | 1 |
| แบตเตอรี่แอลคาไลน์ | - |
| กระป๋องพืชผสม | 1 |
| กรณี | 1 |
| คู่มือการใช้งาน | 1 |
| ใบรับรองการปรับระดับ | 1 |
อุปกรณ์เสริมทางเลือก
| เครื่องตรวจสอบ | สายเคเบิล |
| หมวกยาง | บล็อกขั้นตอน |
| เส้นสายขั้นต่ํา | สารเชื่อม |
| ฟิล์มป้องกัน | ตัวเลือกของซอฟต์แวร์ |
ตารางแสดงอัตราความเร็วของการกระจายของฉายา ultrasonic ในวัสดุทั่วไปต่างๆ.ความเร็วจริงของวัสดุเหล่านี้อาจแตกต่างจากความเร็วในตาราง, ตัวอย่างเช่น, ประกอบของวัสดุ, การตั้งทิศทางที่ชอบของเมล็ด, porosity, และอุณหภูมิฯลฯตัวอย่างที่ทําจากวัสดุเฉพาะหนึ่ง ควรทดสอบก่อน เพื่อยืนยันความเร็วของวัสดุเฉพาะหนึ่ง.
รายการความเร็วของวัสดุ
| วัสดุ | ความเร็ว ((m/s) |
| เหล็ก 20# | 5891 |
| อลูมิเนียม | 6320 |
| โครเมียม | 6200 |
| ทองแดง | 4660 |
| ทองคํา | 3251 |
| เหล็ก | 5930 |
| โลหะ | 2160 |
| แมกนีเซียม | 5806 |
| เงิน | 3607 |
| ไทเทเนียม | 6098 |
| ซิงค์ | 4193 |
| วอล์ฟสแตน | 5181 |
| สแตน | 3320 |
| สีเหลือง | 4380 |
| เหล็กเหล็กเทา | 4600 |
| แก้ว | 5766 |
| ผ้าไนลอน | 2610 |
| สแตนเลส 304 | 5334 |
| PVC | 2392 |
| ซิลิคอน | 9620 |
| กระจกควอตซ์ | 5655 |
หมายเหตุ:ตารางด้านบนเป็นเพียงเพื่ออ้างอิง สําหรับการปรับระดับความเร็วจริง ดู 6.2 การปรับระดับความเร็ว
