รายละเอียดสินค้า:
|
| กำลังโหลด: | 10N/20N/50N/98N | ประเภทหัวกด: | หัวกดเพชรวิคเกอร์ 136° |
|---|---|---|---|
| ทิศทางการวัด: | รองรับ 360° | การจัดเก็บข้อมูล: | บันทึกข้อมูลการวัดได้ 1,000 กลุ่มและข้อมูลการสอบเทียบ 20 กลุ่ม |
| เครื่องชั่งความแข็ง: | HV,HB,HRC,HLD | สภาพแวดล้อมการทำงาน: | Temperature:-10℃~50℃; อุณหภูมิ:-10 ℃ ~ 50 ℃; Humidity: 30%~80%RH ความชื้น: 3 |
| เน้น: | HUH-5M UCI Ultrasonic Hardness Tester เครื่องทดสอบความแข็งแบบฉายเสียง,เครื่องตรวจสอบความแข็ง Ultrasonic Probe UCI,เครื่องตรวจสอบความแข็งแบบฉายเสียงของ UCI |
||

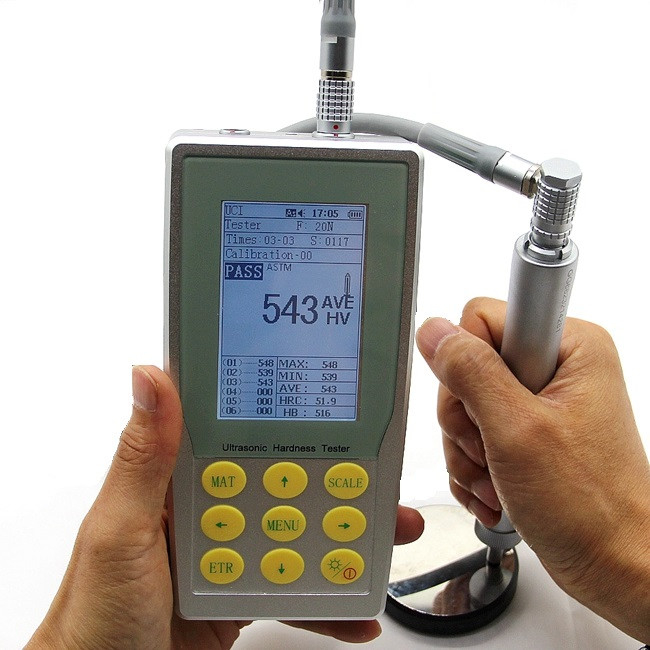

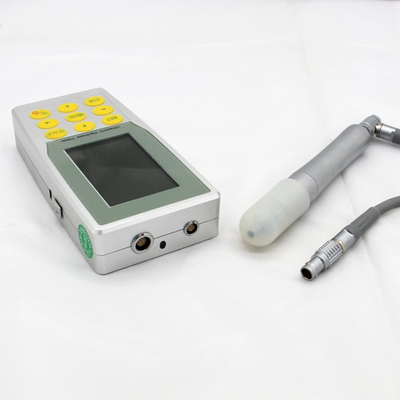

HUH-5M ตัวตรวจสอบความแข็งแบบมือ UCI
การใช้งาน:
ตัวแบบ HUH-5M ตัวทดสอบความแข็ง ultrasonic ใช้อย่างแพร่หลายในการวัดความแข็งของ forgings เล็ก, วัสดุ casting, การตรวจสอบ weld, โซนที่ได้รับผลกระทบจากความร้อน,ส่วนผนังบาง, หมุน, ขอบฟัน, ฯลฯ
หลักการทํางาน:
วิธีอุปสรรคสัมผัสด้วยเสียงฉีด
รายละเอียด:
| ชื่อสินค้า | เครื่องทดสอบความแข็ง ultrasonic (UCI) |
| ชื่อรุ่น | HUH-5M |
| พลังการบรรทุก | 10N/20N/50N/98N |
| ประเภท Indenter | 136° วิคเกอร์ส ไดมอนด์ อินเดนเตอร์ |
| ระยะวัด |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-856 HS: 34.2-973;Mpa: 255-2180N/mm |
| การ วัด ความ แม่น | HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD |
| ทิศทางการวัด | หนุน 360 องศา |
| การเก็บข้อมูล | เพื่อบันทึกข้อมูลการวัด 1000 กลุ่ม และข้อมูลการปรับขนาด 20 กลุ่ม |
| กล่องความแข็ง | HV,HB,HRC,HLD |
| การแสดงข้อมูล | พลังบรรทุก เวลาทดสอบ ผลการทดสอบ ค่าเฉลี่ย ขนาดสูงสุด ขนาดต่ําสุด ความเบี่ยงเบนและการแปลง |
| สัญญาณความแข็ง | หน้าจอ LCD |
| สภาพแวดล้อมการทํางาน | อุณหภูมิ: -10 °C ~ 50 °C ความชื้น: 30% ~ 80%R.H |
| โลเตจการทํางาน | DC 6V |
| ขนาดเครื่องมือ | 160x80x31 มิลลิเมตร |
| น้ําหนักสะสม | ประมาณ 500 กรัม ((โดยไม่ใช้เครื่องตรวจ) |
ลักษณะสําหรับเครื่องตรวจสอบมือด้านบน:
● เทคโนโลยี เซ็นเซอร์ ultrasonic ล่าสุด
● สามารถหาค่าความแข็งที่แม่นยําได้ โดยไม่ต้องใช้อุปกรณ์ช่วย
● รองรับการวัดเร็ว 360 องศา
● การ ออกแบบ ที่ ดี ที่ สุด โดย มนุษย์ และ ใช้ ได้ ง่าย
● ขนาดและน้ําหนักที่เหมาะสมของซอนด์ที่สะดวกต่อการควบคุม
● การวัดที่รวดเร็วและแม่นยํา สําหรับขอบและตําแหน่งคงที่ของตัวอย่างที่จะได้รับการทดสอบ
● ผ่า ไมโคร ไม่ ทําลาย ตัวอย่าง ใด ๆ หลังจาก การ ทดสอบ
ลักษณะหลัก:
● เครื่องวัดความแข็งมือ ที่ใช้บ่อย เช่น บรีเนล, ร็อกเวล, วิคเกอร์, ลีบ เป็นต้น
● การทดสอบความแข็งแรงของร็อกเวลล์และบรีเนลล์ ด้วยแรงฝากหนักและการเจาะขนาดใหญ่ ส่งผลให้เกิดการทําลายอย่างร้ายแรงบนพื้นผิวของตัวอย่าง
● ความแข็งแรงของ Vickers ใช้การวัดด้วยแสง, เทคนิคมืออาชีพสามารถทํางานได้อย่างเรียบร้อย, เป็นไปไม่ได้ที่จะวัดความแข็งแรงของชิ้นงานหนัก, เครื่องจักรที่ติดตั้งและชิ้นส่วนประกอบอย่างถาวร
● การทดสอบความแข็งแรงของลีบ ใช้วิธีการลุยและวิธีการโดยตรงในการวัดความแข็งแรง, นําไปสู่การเบี่ยงเบนที่ใหญ่เมื่อแปลงไปยังตาราง Brinell, Rockwell และ Vickers.
● ตัวแบบ HUH-5M ตัวทดสอบความแข็ง ultrasonic ใช้วิธีการต่อต้านการสัมผัส ultrasonic เพื่อวัดความแข็งเทียบสําหรับชิ้นทดสอบพกพาและใช้งานง่าย.
การจัดส่งตามมาตรฐาน:
| การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน |
| หน่วยหลัก HUH-5M | 1 | สายตรวจสอบ | 1 | กล่องป้องกันการสั่น | 1 | คู่มือการใช้งานภาษาอังกฤษ | 1 |
| 50N/98N โซนด์มือ | 1 | สายเคเบิล | 1 | สกรู | 1 | บัตรรับประกัน | 1 |
| บล็อกร็อกเวลล์มาตรฐาน | 1 | สาย USB | 1 | ใบรับรองคุณสมบัติ | 1 | รายการบรรจุ | 1 |
รายละเอียดของเครื่องตรวจสอบมือ:
| ประเภทของเครื่องตรวจ | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| พลังการทดสอบ | 10N | 20N | 50N | 98N |
| กว้าง | 22 มิลลิเมตร | 22 มิลลิเมตร | 22 มิลลิเมตร | 22 มิลลิเมตร |
| ความยาว | 154 มม. | 154 มม. | 154 มม. | 154 มม. |
| กว้างสตาร์ดหมุน | 2.4 มิลลิเมตร | 2.4 มิลลิเมตร | 3 มม. | 3 มม. |
| ความหยาบของพื้นที่วัด | Ra<3.2um | Ra<5m | Ra<10m | Ra<15m |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาอย่างน้อย | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
รายละเอียดของเครื่องสํารวจแบบมอเตอร์:
| ประเภทของเครื่องตรวจ | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| พลังการทดสอบ | 3N | 5N | 8N | 10N |
| กว้าง | 46 มม. | 46 มม. | 46 มม. | 46 มม. |
| ความยาว | 197.5 มม. | 197.5 มม. | 197.5 มม. | 197.5 มม. |
| กว้างสตาร์ดหมุน | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาอย่างน้อย | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
