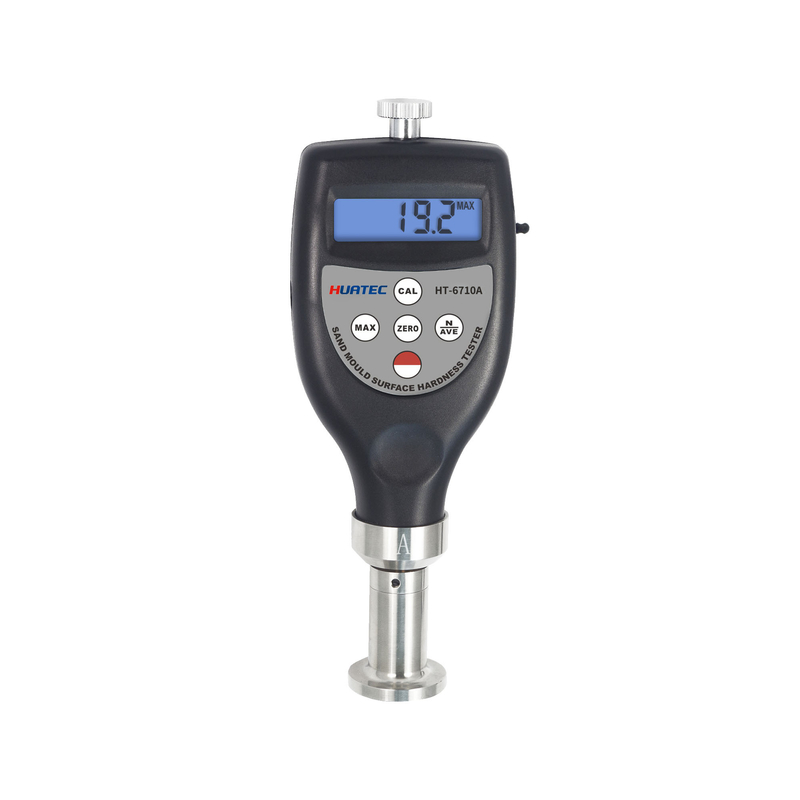

HUATEC ทราย Mold พื้นผิวความแข็ง Tester HT-6710A / B / C

HUATEC ทราย Mold พื้นผิวความแข็ง Tester HT-6710A / B / C

1. คู่มือแบบ

2. ลักษณะ

* ตอบสนองมาตรฐานของ DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* เครื่องทดสอบความแข็งของผิวทรายของหม้อทราย ใช้ในการวัดความแข็งของผิวของหม้อทราย / หลักของหม้ออ่อนและให้ปารามิเตอร์ทางเทคนิคสําหรับการจัดทํากระบวนการหม้อ

* ความแข็งของพื้นผิวของผงทรายแบ่งออกเป็นสามประเภท: A, B และ C
ประเภท A: เหมาะสําหรับการทดสอบความแข็งผิวของผงทรายละเอียด/แกนในการพิมพ์ความดันต่ําและกลางด้วยมือหรือกล
ประเภท B: เหมาะสําหรับการทดสอบความแข็งผิวของผงทรายละเอียดและหยาบ/แกนในการพิมพ์ความดันต่ําและปานกลางด้วยมือหรือกล
ประเภท C: เหมาะสําหรับการทดสอบความแข็งของพื้นผิวของพืชผสมทรายในการพิมพ์ความดันสูง
* หน่วยของเครื่องทดสอบความแข็งแบบ B สําหรับพื้นผิวของผงทรายคือ (g/mm2), แต่มันเป็นธรรมเนียมที่จะใช้ความแข็ง H (A/B/C) แทนหน่วยค่าความแข็งที่ตรงกันข้ามก็ใหญ่เช่นกันเมื่อค่าหน่วยใหญ่ (g/mm2).
* ด้วยฟังก์ชันคํานวณค่าเฉลี่ย
*ฟังก์ชันฝากค่าสูงสุด
* ฟังก์ชันเตือนความดันต่ํา
* ใช้ผลิตข้อมูล USB เพื่อเชื่อมต่อกับ PC
* ให้เลือกการออกข้อมูล Bluetooth

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* หน่วยของเครื่องทดสอบความแข็งแบบ B สําหรับพื้นผิวของผงทราย 2 คือ (g/mm ), แต่มักจะใช้ความแข็ง H ((A/B/C) แทนหน่วยค ณค ณต องต องต องต องต องต อง, ค่าความแข็งที่ตรงกันคือ 2 ขนาดใหญ่เช่นกันเมื่อค่าหน่วยใหญ่ (g/mm ).

* ตัวชี้วัดความดันต่ํา

* จอ ดิจิทัล ให้การอ่านที่แม่นยํา โดยไม่มีการเดาหรือความผิดพลาด

* ปิดพลังงานอัตโนมัติ เพื่อประหยัดพลังงาน

* ปริมาตรภายใน: มันมีฟังก์ชันของการล็อคค่าสูงสุด การคํานวณค่าเฉลี่ยและการเตือนความดันต่ํา

* พลังงานไฟฟ้า: แบตเตอรี่ AA 2x1.5v (UM-3)

* สภาพการทํางาน: อุณหภูมิ 0 ~ 40 ̊C ความชื้น < 80%

* ขนาด: 162x65x28mm (6.4x2.6x1.1inch)

* น้ําหนัก: ประมาณ 170 กรัม (ไม่รวมแบตเตอรี่)

* ปิดไฟ: 2 รูปแบบ ปิดด้วยมือในเวลาใด ๆ โดยกดปุ่มไฟจนกว่าจะแสดง OFF บนจอแสดง หรือ ปิดไฟด้วยอัตโนมัติหลังจาก 2 นาทีจากการทํางานปุ่มสุดท้าย

3หลักการทํางาน

ตามหลักการที่แรงบนสปริงเป็นเส้นตรงกับการกระแทก, การกระแทกถูกแปลงเป็นค่าผ่านเซ็นเซอร์. หน่วยความแข็งผิวของทรายแกร่ง B 2 คือ (g / mm),แต่มันเป็นธรรมเนียมที่จะแสดงมันในแง่ของความแข็ง H ((A / B / C) แทนที่หน่วยค่าองศาที่ตรงกัน 2 ก็ใหญ่มากเมื่อค่าหน่วยใหญ่ (g/mm).

4รายละเอียด

จอ: 4 หลัก จอ LCD ขนาด 10 มม

ระยะ: 0 ~ 100 H ((A / B / C)

ระยะการวัด: 10 ~ 90 H ((A / B / C)

ความละเอียด: 0.1 H ((A/B/C)

ความเบี่ยงเบนการวัด: ≤ ± 1H ((A/B/C)

5. ขั้นตอนการวัด

5.1 ตัวอย่างการทดสอบ ความหนาขั้นต่ําถูกกําหนดในมาตรฐานที่แตกต่างกัน ดูส่วนที่ 1 ตัวอย่างควรทําให้การวัดได้อย่างน้อย 12 มิลลิเมตรจากขอบใด ๆพื้นผิวของตัวอย่างควรเป็นพื้นราบและขนานเพื่ออนุญาตให้หน้าเครื่องกดสัมผัสกับตัวอย่างบนพื้นที่ที่มีรัศมีอย่างน้อย 6 มม. จากซอนด์ดูโรเมตร- ตัวอย่างสามารถถูกสร้างขึ้นด้วยชิ้นส่วนชั้นตามความต้องการของ c i e v e n e c e s r i t i c e n e sอย่างไรก็ตาม การวัดที่ทําบนตัวอย่างเหล่านี้ อาจไม่ตรงกับการวัดที่ทําบนตัวอย่างแข็งเนื่องจากผิวพื้นที่ระหว่างชั้นไม่สัมผัสกันอย่างสมบูรณ์

5.2 กดและปลดปุ่ม "Power key" เพื่อเปิดเครื่องทดสอบ

5.3 กดคีย์ MAX ลงจนถึงการแสดงเครื่องหมาย MAX บนหน้าจอ

5.4 จับวัดความเหนื่อยแน่นตั้งตั้งด้วยจุดของเครื่องดึงห่างจากขอบใดอย่างน้อย 12 มิลลิเมตร ใช้เท้าดันกับตัวอย่างอย่างรวดเร็วที่สุดโดยไม่ต้องกระแทกการรักษาเท้าขนานกับพื้นผิวของตัวอย่าง. ใช้แรงเพียงพอเพื่อให้ได้รับการสัมผัสที่มั่นคงระหว่างเท้ากดและตัวอย่าง. ยึด 1 หรือ 2 วินาที, การอ่านสูงสุดสามารถได้รับโดยอัตโนมัติ

5.5 ในการวัดครั้งต่อไป เพียงกดปุ่ม "ศูนย์" และซ้ํา 64ในทางกลับกัน, คุณสามารถกดปุ่มจับ MAX จนกว่าเครื่องหมาย MAX จะหายไปจากจอ. แล้วซ้ําขั้นตอน 6.3 และ 6.4.

5.6 หากต้องการค่าอื่นนอกจากค่าสูงสุด ไม่จําเป็นต้องตั้งเครื่องหมายที่แสดงให้เห็นบนจอ display. ในกรณีดังกล่าวค่าที่แสดงให้เห็นคือค่าทันทีเพียงยึดตัววัดความดันไว้โดยไม่เคลื่อนย้าย และให้การอ่านหลังจากระยะเวลาที่ต้องการ (ปกติจะน้อยกว่า 1 วินาที).

5.7 วิธีการใช้ค่าเฉลี่ย

5.7.1 เพื่อหาค่าเฉลี่ยของหลายครั้งของการวัด เพียงกดและปล่อยกดปุ่ม N/AVE เพื่อให้มีสัญลักษณ์ N แสดงบนจอ ตามด้วยตัวเลขระหว่าง 1-9 พร้อมคําอ้างอิง ไม่.ณ ที่นี้ตัวเลขคือเวลาของการวัดที่ใช้ในการคํานวณค่าเฉลี่ย ทุกครั้งที่กดและปล่อยปุ่ม N/AVE ตัวเลขจะเพิ่มขึ้น 1และตัวเลขจะกลายเป็น 1 โดยกดปุ่ม N/AVE ที่ 9.

5.7.2 ปรับตัวเลขให้เป็นจํานวนที่ต้องการ และกดปุ่ม ′′MAX′′ หรือ ′′Zero′′ เพื่อกลับไปสู่สภาพการวัด หรือรอหลายวินาทีจนถึง ′′0′′บนจอ

5.7.3 ทําการวัดตามขั้นตอนจาก 5.3 ถึง 5.5. ให้แน่ใจว่าทุกการทดสอบควรมีระยะห่างกัน 6 มิลลิเมตร ทุกครั้งที่ทําการวัด การอ่านและเวลาของการวัดแสดงบนจอ เมื่อเวลาของการวัดเท่ากับจํานวนที่ตั้ง,หน่วยจะแสดงค่าที่อ่านครั้งล่าสุด และจากนั้นแสดงค่าเฉลี่ยของการวัดครั้งล่าสุด N followed ตามด้วย 2 สัญลักษณ์ด้วยสัญลักษณ์ AVE7.4 เพื่อหาค่าเฉลี่ยต่อไป แค่ซ้ํา 57.35.7.5 เพื่อปล่อยจากการวัดเฉลี่ย เพียงกด หน่วย หน่วย N/AVE จนถึง หน่วย N หายไป

6. ตรวจสอบการปรับ

เพื่อตรวจสอบว่าตัวทดสอบมีความแม่นยํา เพียงแค่ใส่ indenter ในรูของบล็อกการทดสอบ calibratedใช้แรงเพียงพอที่จะทําให้การสัมผัสอย่างมั่นคงระหว่างพื้นผิวบนของบล็อกการทดสอบและเท้ากด. การอ่านควรสอดคล้องกับค่าที่ตราบนบล็อกการทดสอบ. หากไม่, เพียงแค่ดําเนินการการปรับขนาดศูนย์และการปรับขนาดปลายสุด.

6.1 การปรับค่าศูนย์ จับวัดความเหนื่อยแน่นตั้งตั้งด้วยจุดของตัวลากลางแขวนอยู่ในอากาศ, การอ่านบนจอควรเป็น 0 หากไม่กดปุ่ม "ศูนย์" เพื่อให้เครื่องทดสอบแสดง "0".

6.2 การปรับระดับสูง เพียงแค่วางเครื่องปรับระดับบนกระจกเรียบ, ใช้แรงเพียงพอที่จะทําให้สัมผัสอย่างมั่นคงระหว่างกระจกและเท้ากด. การอ่านบนจอควรอยู่ในระหว่าง 99.5 และ 101. หากไม่, กดปุ่ม CAL เพื่อดําเนินการปรับระดับสูง

7. การเปลี่ยนแบตเตอรี่

7.1 เมื่อสัญลักษณ์แบตเตอรี่ปรากฏบนจอ มันถึงเวลาที่จะเปลี่ยนแบตเตอรี่

7.2 เลื่อนฝาปิดแบตเตอรี่ออกจากเครื่องทดสอบ และเอาแบตเตอรี่ออก

7.3 ติดตั้งแบตเตอรี่ โดยให้ความสนใจอย่างละเอียดต่อขั้ว

8อุปกรณ์เสริม

อุปกรณ์เสริมมาตรฐาน: กระเป๋าบรรทุก 1 ชิ้น คู่มือการใช้งาน 1 ชิ้น ใบรับรองการปรับขนาด 1 ชิ้น

อุปกรณ์เสริมที่ต้องการ: เคเบิลและโปรแกรมสําหรับ RS232C
