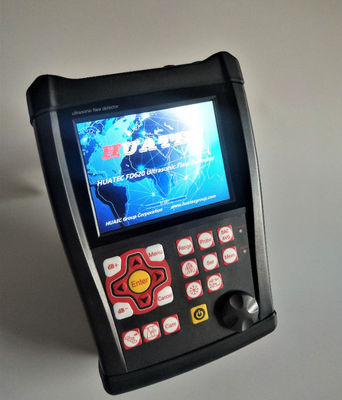

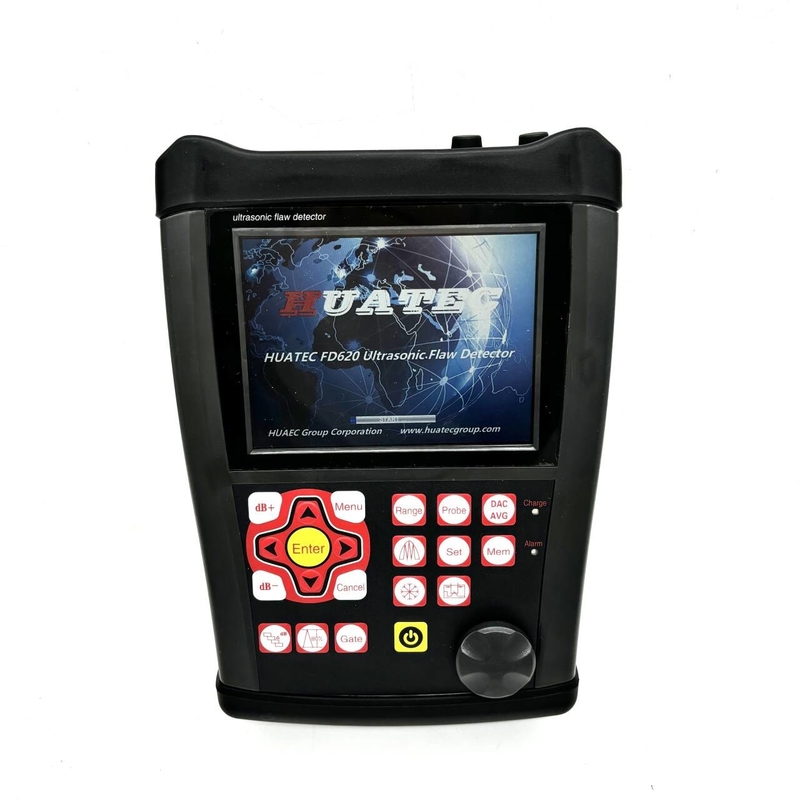

HUATEC FD620 เครื่องตรวจสอบความบกพร่องด้วยความรุนแรง ด้วยแอพพลิเคชั่นมือถือ

HUATEC FD620 เครื่องตรวจสอบความบกพร่อง ultrasonic พร้อมแอพพลิเคชั่นมือถือ

★การปรับขนาด sonda การทําโค้งและการปฏิบัติการอื่น ๆ ได้ถูกขอโดยกล่องโต้ตอบในกระบวนการทั้งหมด ไม่จําเป็นต้องอ่านคู่มือ

★ เครื่องมือทั้งหมดรวมสิ่งที่คุณต้องการ: DAC, AVG, สี Bscan, AWS, เป็นต้น

★ความถี่การซ้ํากระแทก: 30-3000Hz การปรับแม่นยํา การสแกนความเร็วสูง ไม่เคยพลาดการตรวจจับ

★ อัตราการส่งสัญญาณสูงต่อความรุนแรงเสียง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบที่ป้องกันความรุนแรง

★ AD 10 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิเสียงสะท้อนที่ดีกว่ากับรายละเอียดทั้งหมด

★ หน้าจอสีจริงใส สายหน้าผู้ใช้ที่มีประโยชน์ทําให้การทํางานง่ายขึ้นมาก

★ การบันทึกวิดีโอการตรวจสอบความผิดพลาดในเวลาจริง ความเร็วสูง

★ การเชื่อมต่อฟันสีฟ้า, APP มือถือสร้างรายงานการตรวจพบความบกพร่องในสถานที่และทําการพิมพ์

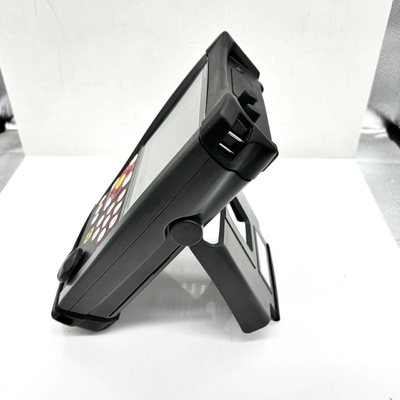

★ มาตรฐาน IP65 กล่องเหล็กสแตนเลส + ซิลิกาเจล กันน้ําและฝุ่น ทนทานและทนได้ตลอดไป การสนับสนุนความอ่อนแอทําให้มันยืนในมุมใด ๆ

★ แบตเตอรี่ใช้เวลา 15 ชั่วโมงสําหรับการชาร์จครั้งเดียว แบตเตอรี่แต่ละตัวมีเครื่องควบคุมการชาร์จของตัวเอง ดังนั้นกับแบตเตอรี่สองตัวมันสามารถทํางานตลอด 24 ชั่วโมง

รายละเอียด

ระยะ: 0-25000 มิลลิเมตร, ในความเร็วเหล็ก

ความเร็วของวัสดุ:100 ₹20000m/s

อัตราการซ้ํากระแทก 30-3000Hz

ระยะไดนามิก ≥38dB

ความเป็นเส้นตรง: ทิศทาง: +/- 0.2% FSW, ทิศทาง: 2.5% FSH, ความแม่นยําของเครื่องขยายเสียง +/-1 dB

พลังการแก้ไข:> 40dB (5P14)

ความรู้สึกที่เหลือ:> 62dB

การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม

การตั้งค่าความเป็นอิสระ 500 ครั้ง คุณสามารถใส่เกณฑ์ใดๆ ได้อย่างอิสระ เราสามารถทํางานในฉากโดยไม่ต้องทดสอบ

ความจําขนาดใหญ่ของกราฟ 1000 A

รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน

ประเภทเครื่องสํารวจ: สายตรงเดียว มุมเดียว สายตรงสอง มุมสอง ผ่าน, ลับ, ด้านบน

ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด

หน่วย: นิ้วหรือมิลลิเมตร

ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz

ความช้าในการแสดง: -20 ถึง 3400 μs

ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs

แบตเตอรี่ Li-ion ที่สามารถชาร์จใหม่ได้ภายใน จํานวน 7.2V ที่ 8000 mAh

ระยะเวลาการทํางานชื่อเสียง 15 ชั่วโมง ขึ้นอยู่กับความสว่างของจอ

4 ชั่วโมง เวลาการชาร์จแบบปกติ

H×W×D(mm):260×175×60 (mm)

น้ําหนัก:1. 2 กิโลกรัม

อุณหภูมิการทํางาน: -10 °C ถึง 50 °C

อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C

พลังงานกระแทก: 200V, 300V, 400V, 500V สามารถเลือก

การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF

ความกว้างแบนด์ (แบนด์พาสของเครื่องขยายเสียง): 0.2 ถึง 20 MHz

ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด

ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB

การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO

หน้าที่

อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)

การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG/AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง

การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้า และความเร็วของวัสดุ

สะดวกในการทําและใช้ DAC และ AVG เพื่อประเมินเสียงสะท้อน, กุ้งสามารถปรับปรุงและชําระค่าตอบแทน.

การเชื่อมต่อ Memory Disk หน่วยสามารถได้รับความจําไม่จํากัด

ทําวีดีโอแบบอัตโนมัติของกระบวนการทดสอบและเล่น; ใช้ U Disk ความยาวของวีดีโอไม่จํากัด

สแกนสี B

มีมาตรฐานนานาชาติ 13 มาตรฐานในหน่วย

การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.

คุณสมบัติการแก้ไขพื้นที่โค้ง

ฟังก์ชันการวัดความสูงการแตก

การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด

ฟังก์ชันการเพิ่มอัตโนมัติ

ภาพรวม: การแสดง A-scan แบบสดพร้อมกันในอัตราการอัพเดท 60 Hz และภาพรวม A-scan

การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย

Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง

เตือน: บีปและ LED

นาฬิกาเวลาจริง

เติมเสียงสะท้อน

จุดจับ

สีสะท้อนภายในประตู

แพ็คเกจมาตรฐาน

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic พกพา FD620 1

เครื่องแปลงรังสีตรง (4 MHz, Φ10) 1

เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°) 1

สายเชื่อมต่อสําหรับเครื่องแปลง (BNC-LEMO 00 หรือ LEMO 01-LEMO 00 แบบเลือก) 1

แบตเตอรี่ Li-Ion ที่สามารถชาร์จได้ 8 แอมเปอร์ 1 ชั่วโมง

พลังงานไฟฟ้า/หน่วยชาร์จ 1

คู่มือการใช้งานในภาษาอังกฤษ 1

โปรแกรมแอพ 1

สายรัด 1
