รายละเอียดสินค้า:
|
| แกน X เลื่อนรางนำทางเชิงเส้น: | ≤0.5μm /80 มม | ไม้บรรทัดตะแกรงตำแหน่งแกน X: | 0.1μm |
|---|---|---|---|
| ความแม่นยำเชิงเส้น: | ≤±(1.5+|0.2H|)ไมโครเมตร | ส่วนโค้งวงกลม: | ≤±(2＋R/8)ไมโครเมตร |
| ความตรง: | ≤0.8μm/100มม | ความยาวตัวอย่าง-L: | 0.08、0.25、0.8、2.5、8(มม.) |
| ข้อผิดพลาดบ่งชี้: | ± 5% | การทำซ้ำของตัวบ่งชี้: | 2% |
| เน้น: | กราฟคอนทรูของเครื่องทดสอบแบบบูรณาการ,โปรไฟโลเมตรคลื่น กราฟคอนทูร์ความหยาบคาย,กราฟขอบของความหยาบคาย |
||

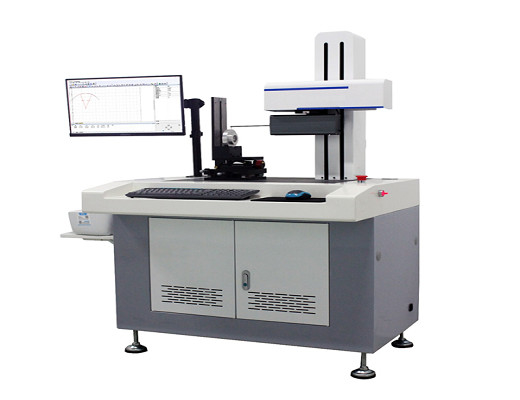

SRT-7150 ความหยาบผิว รูปกรอบ กราฟความคลื่น โปรไฟโลเมตร เครื่องทดสอบบูรณาการ
SRT-7150 เป็นอุปกรณ์เครื่องวัดที่บูรณาการสําหรับการวัดความหยาบของพื้นผิวและเส้น kontur
ความหยาบคายบนพื้นผิวและโปรไฟล์ของชิ้นงานต่าง ๆ ถูกวัดและวิเคราะห์โดยใช้ระบบการวัดเครือข่ายความแม่นยําสูงเครื่องยนต์เส้นตรงที่ทํางานได้สูง ไม่ติดต่อ, โมดูลวัดความหยาบของผลงานสูง เทคโนโลยีระบบควบคุมคอมพิวเตอร์ที่มีผลงานสูง และโปรแกรมหลายหน้าที่ที่สมบูรณ์แบบ
อุปกรณ์สามารถวัดปารามิเตอร์ต่าง ๆ ของชิ้นส่วนเครื่องกลต่าง ๆ เช่น ปารามิเตอร์เส้นตรงเรียบและโปรไฟล์ตัดข้าม ปารามิเตอร์คลื่นบนผิว ปารามิเตอร์ความหยาบและอื่น ๆ
มันสามารถวัดความเรียบ, ความชัน, การประมวลผลมุม, การประมวลผลวงกลม (ระยะทางจากเส้นตรงตรงไปยังเส้นสัมผัส, ระยะทางจากศูนย์กลางวงกลมไปยังศูนย์กลางวงกลมระยะทางจากจุดตัดไปยังศูนย์กลางวงกลม, ระยะทางจากศูนย์กลางวงกลมไปเส้นตรง ), การประมวลผลเส้นจุด (ระยะทางจากจุดตัดต่อเส้นตรง, ระยะทางจากจุดตัดต่อศูนย์กลางวงกลม,จุดตัดของเส้นตรงสองเส้น, ระยะทางจากจุดตัดต่อจุดตัดต่อ ), คอร์ฟโลการิธม์, ความกว้างช่อง, ความลึกช่อง, ระยะทางขอบช่อง, ระยะทางกลางช่อง, ความชัน, ระยะทางแนวราบ,ระยะทางตั้งและปารามิเตอร์รูปร่างอื่น ๆ ของส่วนต่างๆ.
มันเหมาะสําหรับอุตสาหกรรมเบียริง, การแปรรูปเครื่องกล, รถยนต์, มอเตอร์ไซค์, อุปกรณ์แม่นยํา, เครื่องมือแม่นยํา, ต้นแบบ, เครื่องมือ, ส่วนประกอบทางออทคิคและอุตสาหกรรมอื่น ๆ.
ปริมาตรเทคนิค:
| แบบโครงการ | SRT-7150 | |
|
แกน X สายทางนําเส้นลื่น |
ความแม่นยําของการเคลื่อนไหว | ≤0.5μm /80mm |
|
การตั้งตําแหน่งแกน X กําหนดการเครือ |
การแก้ไข |
0.1μm
|
| สถานที่ผลิต | จีน | |
| เซ็นเซอร์ข้อมูล | การแก้ไข | 00.02μm |
| สถานที่ผลิต | นําเข้าต่างประเทศ | |
| ความละเอียดของระบบ | 65536:1 | |
| ความแม่นยําเชิงเส้น | ≤±(1.5+ หน่วย0.2H หน่วย) | |
| สายวงกลม | ≤±(2+R/8) μm | |
| มุม | ≤ ± 2′ | |
| ความตรง | ≤ 0.8μm/100mm | |
| การวัดความหยาบ | ||
| ระยะการวัด | แกน X | รา:0.01 - 10μm |
| อัธยาศัย Z1 | ± 500μm | |
| ปริมาตรการประเมิน |
ปริมาตรการประเมินความหยาบ: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq และ Rmr ((c); ปริมาตรการประเมินระดับ Ripple:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c); ปริมาตรการประเมินลักษณะพื้นฐาน: Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c) |
|
| ความยาวการเก็บตัวอย่าง-L | 0.08,0.25,0.8,2.5,8 ((mm) | |
| ระยะเวลาการประเมิน | ตามมาตรฐาน GB / T10610-2009 การดําเนินการ | |
| ความผิดพลาดในการแสดง | ± 5% | |
| ความซ้ําของอาการ | 2% | |
| Pการวัด rofile | ||
| ระยะการวัด | แกน X | ≤150 มม. |
| แกน Z | ≤ 300mm ((สามารถปรับตามความต้องการของผู้ใช้) | |
| Z1 | ≤ 40 มม. | |
| ความเร็วในการเคลื่อนไหวของโต๊ะ | 0.05-0.8mm/s (สี่เกียร์ ปรับความเร็วอัตโนมัติ) | |
| สภาพแวดล้อมการทํางาน |
อุณหภูมิการทํางาน:10°C-30°C ((อุณหภูมิปกติ) ความชื้น 20-80%RH ไม่มีแหล่งสั่นสะเทือนที่ชัดเจน |
|
| จํานวนไฟฟ้าที่จําเป็น | 220V 50Hz 0.5Kw สายเชื่อมดินส่วนตัว | |
| ขนาดเครื่องมือ (ความยาว × ความกว้าง × ความสูง) | 980×740×1500 ((มม) | |
| น้ําหนักเครื่องมือ | ประมาณ 120Kg | |
|
ชื่อส่วน
|
ชื่อโครงการ |
| ส่วนเครื่องกล | กรอบเครื่องมือเจ้าตัว x1 |
| โต๊ะทํางานเมอร์บูล x1 | |
| โต๊ะปรับความแม่นยําทั่วไป x1 | |
| ระบบคอลัมน์ x1 | |
| อุปกรณ์เคลื่อนไหวรถไฟฟ้าแนวราบ x1 | |
| ส่วนไฟฟ้า | ระบบควบคุมไฟฟ้า x1 |
| เครือข่ายเชิงเส้น x1 | |
| เซ็นเซอร์อัดแรง x1 | |
| คอมพิวเตอร์ x1 | |
| เครื่องพิมพ์หมึก HP x1 | |
| โปรแกรมการวัดพิเศษ x1 | |
|
ส่วนประจํา
|
ลูกขนาดมาตรฐาน x1 |
| สูงมาตรฐานบล็อก x2 | |
| หน่วยมาตรฐานเครื่องมือความหยาบ x1 | |
| นวด |
โซนและเข็มวัด x4 |
| อื่นๆ | กล่องเครื่องมือมาตรฐาน x1 |
