รายละเอียดสินค้า:
|
| สายควบคุมการตรวจจับ: | 25ม | การวัดความหนา: | ความแม่นยำ 0.04 มม. ช่วง 2~120 มม. (เหล็ก) |
|---|---|---|---|
| เคลียร์งาน/ยกออก: | ≤4mm | การวัดที่ไม่ตั้งตรง: | ±25° |
| ความถี่ในการกระตุ้น: | 3.0 ~ 5.0MHz ความเร็วในการวัด: 16 ~ 1 ครั้ง / วินาที | ช่วงความเร็วเสียง: | 1,000~9999 m/s, การปรับเพิ่มขึ้น: 1 m/s |
| ฟังก์ชั่นประตู: | ประตูอัตโนมัติ, ประตูบานเดี่ยวแบบแมนนวล, ประตูบานคู่แบบแมนนวล | อุณหภูมิการทํางาน: | -10~+50℃ |
| เน้น: | ระบบวัดความหนาของการกัดกรอง ระบบวัดความหนาของการกัดกรองด้วยแม่เหล็ก,Magnetic Creep Corrosion Thickness Measurement System |
||

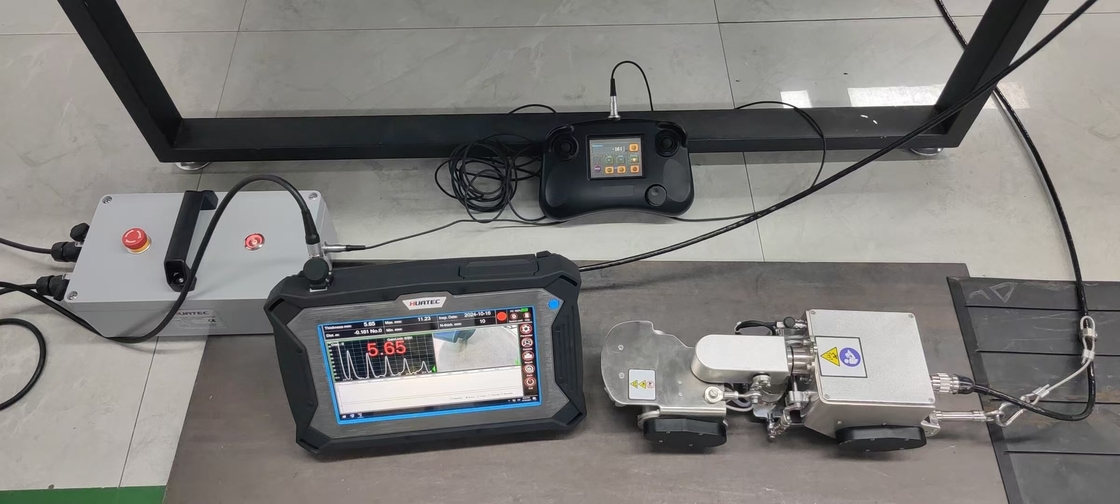

TG-M70 ระบบวัดความหนาการกัดกร่อนของคืบแม่เหล็ก
| รายการ | ชื่อ | หน่วย | ปริมาณ | หมายเหตุ | |
| 1 | โฮสต์ทดสอบ (พีซีและซอฟต์แวร์) | ชุด | 1 | 25% | |
| 2 | ฮวาเทคTG-M70โปรแกรมรวบรวมข้อมูลแม่เหล็กสองล้อ (รวมโมดูลวัดวิดีโอและความหนา) | ชุด | 1 | 65% | |
| 3 | ทดสอบสายควบคุม | เมตร | 25 | 10% | |
| 4 | เชือกนิรภัยป้องกันการหล่น | เมตร | 25 | /ไม่จำเป็น | |
| 5 | คู่มือการใช้งาน | พีซี | 1 | ||
| 6 | ใบรับรองการสอบเทียบ | พีซี | 1 | ||
ระบบนี้ทำไม่จำเป็นต้องนั่งร้าน ไม่จำเป็นต้องขัดชั้นน้ำยาฆ่าเชื้อ โดยไม่ต้องมีสารเชื่อมต่อใดๆ สามารถตรวจจับการกัดกร่อนของความหนาของผนังที่สูงได้อย่างรวดเร็วผ่านระบบควบคุมระยะไกล-
ซอฟต์แวร์รวบรวมข้อมูลแม่เหล็กสองล้อเป็นเครื่องมือขั้นสูงที่สามารถพกพาอุปกรณ์ทดสอบแบบไม่ทำลายได้หลากหลาย ปัจจุบันได้สั่งสมประสบการณ์การตั้งถิ่นฐานในพื้นที่จำนวนมากในหลายสาขา เช่น ปิโตรเคมี การตรวจสอบพิเศษหม้อ และพลังงานไฟฟ้า มันสามารถพกพาอัลตราซาวนด์แม่เหล็กไฟฟ้าที่ด้านล่างของท่อ ข้อศอกหรือสามลิงค์ และการกัดกร่อนอื่น ๆ การกัดเซาะพื้นที่ที่รุนแรงมากขึ้นในการตรวจสอบหรือการวัดความหนาของการสแกน B สาขาอุตสาหกรรมที่เรียกว่าผู้เชี่ยวชาญด้านการตรวจจับการกัดกร่อนของท่อ
ซอฟต์แวร์รวบรวมข้อมูลแม่เหล็กสองล้อมีลักษณะดังต่อไปนี้: โครงสร้างที่กะทัดรัด ความยืดหยุ่นสูง การดูดแม่เหล็ก ความแม่นยำในการควบคุมสูง เทคโนโลยีการตรวจจับขั้นสูง การตรวจจับวิดีโอที่เข้ากันได้ และกลไกการยกโพรบที่เป็นเอกลักษณ์ สำหรับการตรวจจับการกัดกร่อนของท่อ ภาชนะ และแผ่นโดยอัตโนมัติ
1) โครงสร้างที่กะทัดรัดและมีความยืดหยุ่นสูง
การออกแบบที่กะทัดรัดและประณีตทำให้สามารถตรวจจับการกัดกร่อนของท่อและภาชนะที่เป็นแม่เหล็กไฟฟ้าประเภทต่างๆ ได้อย่างง่ายดาย ทรงกลมแม่เหล็กมีขนาด 350 มม. (ยาว) × 140 มม. (กว้าง) × 130 มม. (สูง) และมีน้ำหนักน้อยกว่า 5.5 กก. โครงสร้างสองล้อที่เป็นเอกลักษณ์ทำให้สามารถเดินบนท่อที่มีขนาดอย่างน้อย 100 มม. ได้อย่างอิสระ รัศมีวงเลี้ยวต่ำสุดคือ 400 มม. และข้อศอกที่มีรัศมีการโค้งงอขั้นต่ำ 100 มม. สามารถผ่านได้อย่างง่ายดาย ดังนั้นขอบเขตของการเคลื่อนไหวและการสแกนการรวบรวมข้อมูลด้วยแม่เหล็กสองล้อจึงได้รับการขยายอย่างมาก
2) แม่เหล็กดูดซุปเปอร์
ในแง่ของการออกแบบ ใช้แม่เหล็กหายากของโลกเพื่อสร้างแม่เหล็กถาวรที่มีความแข็งแรงสูงในการปีนแม่เหล็กสองรอบ แม้ว่าไฟฟ้าขัดข้องโดยไม่ได้ตั้งใจเกิดขึ้น ก็ไม่มีอันตรายที่ตัวรถจะตกลงมาจากพื้นผิวที่ตรวจพบ ดังนั้นซอฟต์แวร์รวบรวมข้อมูลแบบแม่เหล็กสองล้อจึงสามารถสแกนท่าทางแนวนอน แนวตั้ง และแบบกลับหัวได้อย่างปลอดภัย โหลดแนวตั้งสูงสุดของซอฟต์แวร์รวบรวมข้อมูลแบบแม่เหล็กสองล้อคือ 5 กก. ซึ่งหมายความว่าจะไม่ส่งผลต่อการเคลื่อนไหวในแนวตั้งใดๆ เมื่อลากน้ำหนัก 5 กก.
3) ความแม่นยำในการควบคุมสูง
ความเร็วของซอฟต์แวร์รวบรวมข้อมูลแม่เหล็กสองล้อคือ 0-6 เมตร/นาที และสามารถส่งต่อด้วยความเร็วคงที่ โดยตัวเข้ารหัสที่มีความแม่นยำสามารถบรรลุฟังก์ชั่นการตั้งค่าช่องว่างการตรวจจับ สามารถบรรลุความต้องการการตรวจจับของผู้ใช้ได้ดียิ่งขึ้น ตัวอย่างเช่น ลูกค้าจำเป็นต้องดำเนินการกระบวนการตรวจจับช่องว่างทุกๆ 50 มม. ที่จุดหนึ่งที่ด้านหลังข้อศอก: สามารถตั้งโปรแกรมคอนโทรลเลอร์ได้ และการไต่ระดับด้วยแม่เหล็กสองล้อสามารถใช้งานและตรวจสอบทุกๆ 50 มม. ปรับปรุงประสิทธิภาพและความแม่นยำในการตรวจจับ
4) เทคโนโลยีการตรวจจับขั้นสูง
ตามปกติแล้ว ความหนาเพียโซอิเล็กทริกใช้ในการวัดความหนาแบบดั้งเดิม และจะทำให้เจ้าหน้าที่ตรวจสอบในหลายสาขายุ่งยากและแข็งแกร่งในแง่ของกระบวนการตรวจจับ วิธีการตรวจสอบด้วยตนเองของเครื่องวัดความหนาอัลตราโซนิกเพียโซอิเล็กทริกมีข้อเสียดังต่อไปนี้: (1) ชั้นสีหรือชั้นออกไซด์บนพื้นผิวของชิ้นงานจำเป็นต้องได้รับการขัดเงา และจำเป็นต้องฟื้นฟูพื้นผิวหลังจากการทดสอบเสร็จสิ้น ประสิทธิภาพต่ำมาก (2) อัลตราโซนิกแบบดั้งเดิมจะต้องเคลือบด้วยสารเชื่อมต่อซึ่งมีความรุนแรงมากในสภาพไซต์ (3) เมื่อทำงานบนพื้นที่สูง จะต้องสร้างแพลตฟอร์มแบบตายตัวซึ่งมีค่าใช้จ่ายสูงและใช้เวลานาน (4) การทดสอบในบริการที่อุณหภูมิสูงเป็นเรื่องยาก
การใช้ระบบตรวจจับการกัดกร่อนของความหนาของผนังการรวบรวมข้อมูลอัตโนมัติขั้นสูง (อัลตราโซนิกแม่เหล็กไฟฟ้า) ปัญหาที่น่าเบื่อดังกล่าวข้างต้นจะได้รับการแก้ไข และความแม่นยำในการตรวจจับเทียบได้กับอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิม ไม่จำเป็นต้องสร้างนั่งร้าน ไม่จำเป็นต้องขัดชั้นป้องกันการกัดกร่อน โดยไม่ต้องใช้สารเชื่อมต่อใดๆ ผ่านรีโมทคอนโทรลบนพื้นดิน เพื่อให้บรรลุการคัดกรองการกัดกร่อนของผนังท่อความเร็วสูง การคัดกรองตำแหน่งอย่างรวดเร็วและการวัดที่แม่นยำของการสแกนหนาแน่น แม้จะรับประกันความแม่นยำในการตรวจจับ แต่ก็ช่วยปรับปรุงประสิทธิภาพการตรวจจับได้อย่างมากและลดต้นทุนการตรวจจับ
6) ตีนตะขาบแม่เหล็กสองล้อต้องเผชิญกับการกระทำทางกลที่จำเป็นต้องยกโพรบขึ้นอย่างหลีกเลี่ยงไม่ได้เมื่อทำการตรวจจับจุดการกัดกร่อนหรือการตรวจสอบ B-scan เมื่อวัดความหนาของจุด ต้องทำการวัดที่จุดเดียวกันที่ระบุ ข้อมูลของแต่ละจุดจะได้รับเมื่อโพรบตกลงบนพื้นผิวที่จะวัด ดังนั้นจึงสามารถยกฟังก์ชั่นของโพรบขึ้นเพื่อให้ได้จุดที่แม่นยำที่สุด ค่าความหนา เมื่อทำการสแกน B-scan บนวัตถุที่จะวัด แม้ว่าหัววัดจะอยู่ใกล้กับพื้นผิว แต่หากความสูงที่เหลืออยู่ของรอยเชื่อมมีขนาดใหญ่ ก็จะต้องยกหัววัดขึ้นและคร่อมไว้ ดังนั้นฟังก์ชันการยกและลดของโพรบจึงมีความสำคัญมากเช่นกัน
EMAT อัลตราโซนิกแม่เหล็กไฟฟ้าและอัลตราซาวนด์เพียโซอิเล็กทริกแบบดั้งเดิมอยู่ในหมวดหมู่ของอัลตราซาวนด์ ความแตกต่างที่สำคัญอยู่ที่ความแตกต่างของทรานสดิวเซอร์ ทรานสดิวเซอร์อัลตราโซนิกเพียโซอิเล็กทริกอาศัยเอฟเฟกต์เพียโซอิเล็กทริกของเวเฟอร์เพียโซอิเล็กทริกเพื่อปล่อยและรับคลื่นอัลตราโซนิก ในขณะที่ EMAT อาศัยเอฟเฟกต์แม่เหล็กไฟฟ้า (แรงแม่เหล็กเข้มงวด แรงลอเรนซ์) เพื่อส่งและรับคลื่นอัลตราโซนิก และการแปลงพลังงานของมันจะอยู่ในชั้นผิวหนังโดยตรง พื้นผิวของชิ้นงาน การทดสอบเพียโซอิเล็กทริกแบบอัลตราโซนิกแบบดั้งเดิมมีข้อกำหนดสูงในการตกแต่งพื้นผิวชิ้นงาน การทดสอบอัลตราโซนิกแม่เหล็กไฟฟ้ามีข้อกำหนดต่ำบนพื้นผิวของชิ้นงาน ทำให้พื้นผิวของชิ้นงานมีการทาสี การเคลือบ และความไม่สม่ำเสมอ สัมพันธ์กับอัลตราซาวนด์ทั่วไป อัลตราซาวนด์แม่เหล็กไฟฟ้ามีข้อดีดังต่อไปนี้
เพียโซอิเล็กทริกอัลตราโซนิก EMAT
คริสตัลแม่เหล็ก
สารคัปปลิ้ง ขดลวดแม่เหล็กไฟฟ้า
การสั่นสะเทือน กระแสเอ็ดดี้ สนามแม่เหล็ก
อัลตราโซนิก อัลตราโซนิก
อีแมท
เทคโนโลยีอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิมเทคโนโลยี EMAT
เหมาะอย่างยิ่งสำหรับการตรวจจับความเร็วสูง ออนไลน์ และอัตโนมัติ
เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง
การเปรียบเทียบทางเทคนิคของเทคโนโลยีอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิมและเทคโนโลยี EMAT ในสภาพแวดล้อมที่มีความเร็วสูงและอุณหภูมิสูง
เทคโนโลยี EMAT ถูกนำไปใช้กับการทดสอบแบบไม่ทำลายทางออนไลน์แบบแมนนวล กึ่งอัตโนมัติ และอัตโนมัติเต็มรูปแบบของการตีขึ้นรูป เหล็กเส้น แผ่นเหล็ก และท่อเหล็ก (รวมถึงท่อเหล็กไร้ตะเข็บ ท่อน้ำมัน ท่อเชื่อม ฯลฯ) ที่ อุณหภูมิห้องและอุณหภูมิสูง
