รายละเอียดสินค้า:
|
| ทิศทาง Z: | ±1,000μm | ทิศ X: | 0.00016μm/±μm -0.016μm/±400μm |
|---|---|---|---|
| ความตรง: | （0.05+2.5L/1000）μm (L； ความยาวทดสอบ(มม.) ) | มาตรฐานที่สอดคล้องกัน: | ISO1997，Din1990，ASME1995，JIS1994 |
| ทดสอบความเร็ว: | 0.1 มม./วินาที、0.5 มม./วินาที、1.0 มม./วินาที、1.5 มม./วินาที、2.0 มม./วินาที | แสดง: | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| การออกข้อมูล: | การ์ด SD/บลูทูธ เชื่อมต่อเครื่องพิมพ์ PC/PC | ||
| เน้น: | อุปกรณ์วัดวงจรเดิม,อุปกรณ์วัดความหยาบหลายพาราเมตร,อุปกรณ์วัดคลื่น |
||

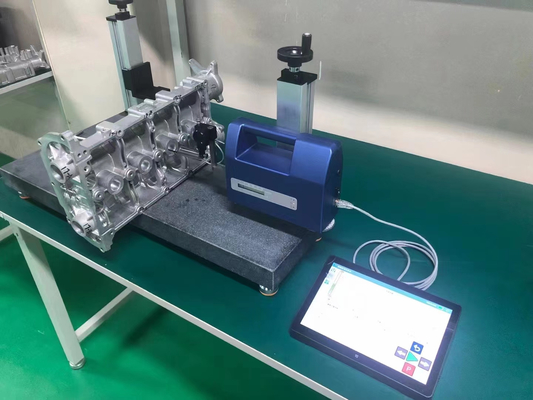

SRT-7300+ อุปกรณ์วัดความหยาบ, ความคลื่นและลักษณะลักษณะเดิม
ลักษณะ:
1. ความลึกของรอยขีดข่วนและความสูงของขั้นตอนสามารถวัด
2. 500um วงจุลินทรีย์ขนาดใหญ่
3. สามารถวัดความหยาบหยาบ, ความคลื่นและปริมาตรคอนทรูมเดิม และสามารถแสดงกราฟฟิก
4มีวิธีการวัด 2 แบบ มีและไม่มีแนวทาง
5. เซ็นเซอร์ถูกเชื่อมต่อกับเจ้าภาพผ่านกรอบยกเซ็นเซอร์และความสูงของเซ็นเซอร์สามารถปรับโดยไม่ต้องความช่วยเหลือของแพลตฟอร์ม
| ระยะทดสอบ | ทิศ X | 50 มม. | |
| ทิศทาง Z | ± 1000μm | ||
| การแก้ไข | ทิศ X | 0.00016อุปกรณ์ประกอบการประกอบการ | |
| ขับ | ความเรียบ | (0.05+2.5L/1000) μm (L;ความยาวในการทดสอบ ((mm) | |
| รายการการวิเคราะห์ | มาตรฐานที่ตรงกัน | ISO1997,Din1990,ASME1995,JIS1994 | |
| ปริมาตร | ความหยาบคาย | ราเมกซ์, ราเมน, รา, ราสด, รกแม็กซ์, รกมิน, รก, รกสด, รกแม็กซ์, รกมิน, รก, รกสด, รต, รก3ซ, รกแม็กซ์, รกมิน, รก, รกสด, รกแม็กซ์, รกมิน, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, รก, ร,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd | |
| ความคลื่น | Wmax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔqWΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | ||
| โปรไฟล์ | Pa, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| ความหยาบคายพิเศษ | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| เหตุผล | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | ||
| คอร์ฟการประเมิน | คอร์ฟความหยาบคาย, คอร์ฟความคลื่น, คอร์ฟโปรไฟล์, คอร์ฟความหยาบคายพิเศษ, คอร์ฟความคลื่น | ||
| ลักษณะของเส้นโค้ง | คอร์ฟภาระ คอร์ฟกระจายคลื่น | ||
| เครื่องกรอง | เครื่องกรอง | เครื่องกรอง Gauss, เครื่องกรอง FFT, เครื่องกรอง 2RC | |
| การหยุดกรอง | λc:0.25,0.8,2.5,8mm λs:0.25,0.8,2.5,8,25,80μm λf: 25mm |
||
| ระยะเวลาการประเมิน | |||
| ความเร็วในการทดสอบ | 0.1 มิลลิเมตร/วินาที,0.5mm/s1.0mm/s1.5mm/s2.0mm/s | ||
| เซนเซอร์ | รุ่น | ประเภทสากลมาตรฐาน | |
| โหมดเซ็นเซอร์ | อุปทานความแตกต่าง | ||
| ระยะทดสอบ | ± 500μm (± 1000μm SRT-7300+) | ||
| นวดทดสอบ | 5μmR เพชร 90° | ||
| พลังการทดสอบ | ต่ํากว่า 4mN | ||
| ผู้ประกอบการ | การแสดง | หน้าจอสัมผัส LCD สี 7 นิ้ว | |
| การออกข้อมูล | การ์ด SD / Bluetooth เชื่อมต่อ PC / เครื่องพิมพ์ PC | ||
| ภาษา | ภาษาจีน/ภาษาอังกฤษ | ||
| ขนาดและน้ําหนัก | พลังงาน/การใช้ | AC220V ± 10% แบตเตอรี่ชาร์จใหม่ (ชาร์จแตรนฟอร์ม AC) ใช้เวลาชาร์จ 5 ชั่วโมง | |
| การบริโภคพลังงาน | ประมาณ 30VA ((สามารถวัดได้ถึง 400 ครั้งเมื่อชาร์จเต็ม) | ||
| น้ําหนัก | น้ําหนักสะสม 3.4 กิโลกรัม น้ําหนักรวม 4.75 กิโลกรัม | ||
| การตั้งค่าขนาด | คนขับ 364 ((W) * 80 ((D) * 145 ((H) ผู้ประกอบการ 212 ((W) * 182 ((D) * 50 ((H) |
||
| ขนาดของบรรจุ | 410mm ((W) * 340 ((D) * 180 ((H) | ||
สนามการใช้งาน:

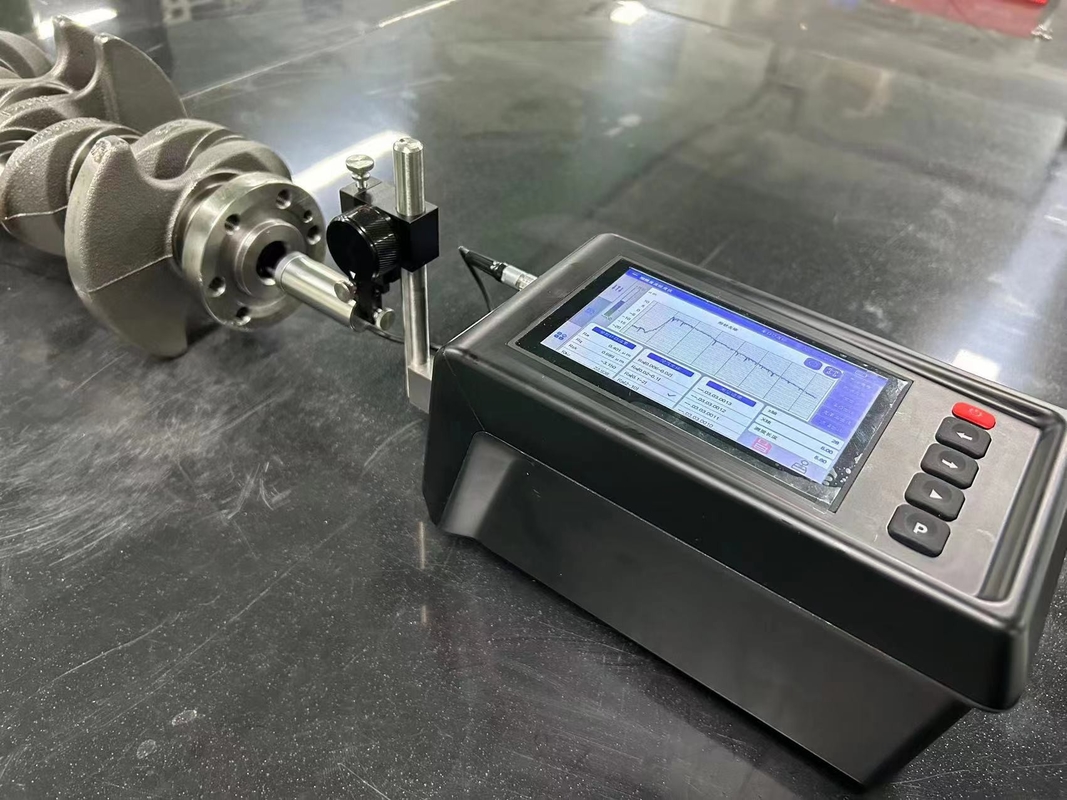

อุปกรณ์วัดความหยาบและรูปแบบ SRT-7300+ เป็นผลิตภัณฑ์ที่สอดคล้องกับมาตรฐานสากล ISO ล่าสุดมันเป็นเครื่องมือพกพาหลายประการสําหรับการประเมินคุณภาพพื้นผิวของชิ้นส่วน. มีปารามิเตอร์หลายอย่างตามมาตรฐานระดับชาติและระดับนานาชาติหลายอย่าง. สามารถประเมินความหยาบหยาบ, ความคลื่นและลักษณะพื้นฐานของส่วนต่างๆผิวกระบอกและกระบอก, พื้นผิวรูภายในและเส้นทางการเลื่อนของหมุนยนต์, ฯลฯห้องปฏิบัติการวิจัยวิทยาศาสตร์และห้องวัดของบริษัทปริมาตรที่เกี่ยวข้องถูกคํานวณตามสภาพการวัดที่เลือก และผลการวัดสามารถแสดงบนจอ LCD ในรูปของตัวเลขและกราฟฟิกหรือผลิตไปยังเครื่องพิมพ์. SRT-7300+ สามารถเชื่อมต่อกับคอมพิวเตอร์ได้ด้วย โปรแกรมวิเคราะห์พิเศษของคอมพิวเตอร์สามารถควบคุมการวัดโดยตรงและให้ฟังก์ชันวิเคราะห์ที่ก้าวหน้าที่แข็งแรง
อุปกรณ์ดําเนินการคํานวณปารามิเตอร์บนโปรไฟล์กรองและโปรไฟล์ตรง และการคํานวณทั้งหมดสอดคล้องกับ GB / t3505-2009 (รายละเอียดทางเทคนิคทางกณิตศาสตร์ของผลิตภัณฑ์ (GPS)โครงสร้างพื้นผิว, วิธีโปรไฟล์, คําศัพท์, คํานิยามและพารามิเตอร์โครงสร้างพื้นผิว)
