รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องทดสอบความแข็งแบบพกพา | ช่วงการวัด: | HLD（170～960）、HRA（59～85）、HRB（13～100）、HRC（18～68）、HB（19～655）、HV（80～976）、HS（32～100） |
|---|---|---|---|
| แสดง: | หน้าจอ TFT, 320 × 240 TFT LCD | แบตเตอรี่: | แบตเตอรี่ 7.4VLi (2000mAh) |
| เน้น: | D เครื่องทดสอบความแข็งแบบ พกพา เครื่องทดสอบความแข็ง,Portable Hardness Tester |
||

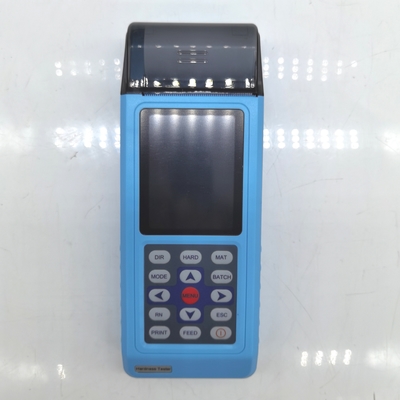

เครื่องทดสอบความแข็งแบบพกพา RHL-140 อุปกรณ์กระแทกชนิด D ในตัว
คุณสมบัติการทำงาน:
ตัวชี้วัดทางเทคนิคหลัก:
| ตัวเลข | ประเภทอุปกรณ์กระแทก | ค่าความแข็งบล็อกลีบมาตรฐาน | ข้อผิดพลาดบ่งชี้ | บ่งชี้ความสามารถในการทำซ้ำ |
| 1 | ดี |
760±30HLD 530±40HLD |
±5 HLD ±8 HLD |
5 เอชแอลดี 8 เอชแอลดี |
| 2 | ดี.ซี |
760±30HLDC 530±40HLDC |
±5 HLDC ±8 HLDC |
5 เอชแอลดี 8 เอชแอลดี |
| 3 | ดล |
878±30HLDL 736±40HLDL |
±10HLDL | 10 เอชดีแอล |
| 4 | ด+15 |
766±30HLD+15 544±40HLD+15 |
±10 HLD+12 | 10 HLD+12 |
| 5 | ช |
590±40HLG 500±40HLG |
±10HLG | 10 เอชแอลจี |
| 6 | อี |
725±30HLE 508±40HLE |
±10 HLE | 10 เอชแอลอี |
| 7 | ค |
822±30HLC 590±40HLC |
±10 HLC | 10 เอชแอลซี |

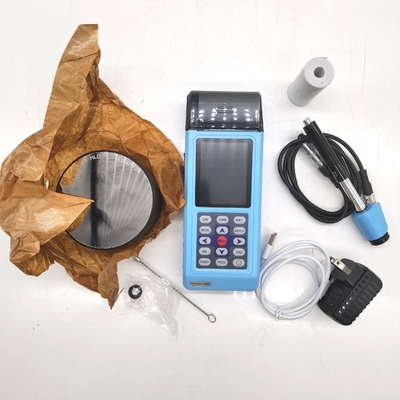

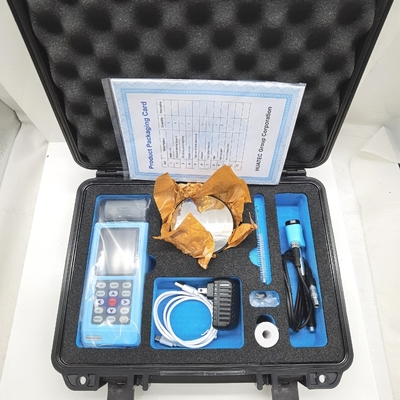

การกำหนดค่ามาตรฐาน:
| เลขที่ | รายการ | ปริมาณ | หมายเหตุ | |
| การกำหนดค่ามาตรฐาน | 1 | หน่วยหลัก | 1 | |
| 2 | อุปกรณ์กระแทกชนิด D | 1 | พร้อมสาย | |
| 3 | บล็อกทดสอบมาตรฐาน | 1 | ||
| 4 | แปรงทำความสะอาด (I) | 1 | ||
| 5 | แหวนรองรับขนาดเล็ก | 1 | ||
| 6 | ที่ชาร์จ | 1 | ||
| 7 | คู่มือ | 1 | ||
| 8 | กล่องบรรจุเครื่องมือ | 1 | ||
| การกำหนดค่าเพิ่มเติม | 9 | แปรงทำความสะอาด (II) | 1 | สำหรับใช้กับอุปกรณ์กระแทกชนิด G |
| 10 | อุปกรณ์กระแทกและวงแหวนรองรับประเภทอื่น | โปรดดูตารางที่ 3 และตารางที่ 4 ในภาคผนวก | ||
| 11 | ซอฟต์แวร์ดาต้าโปร | 1 | ||
| 12 | สายสื่อสาร | 1 | ||
| 13 | เครื่องพิมพ์ไมโคร | 1 | ||
| 14 | สายพิมพ์ | 1 |
ช่วงการทดสอบ:
อุปกรณ์กระแทกประเภทอื่น
| วัสดุ | วิธี | อุปกรณ์กระแทก | |||||
| ดี/ดีซี | ด+15 | ค | ช | อี | ดล | ||
|
เหล็กและเหล็กหล่อ
|
เหล็กแผ่นรีดร้อน | 20~68.5 | 19.3~67.9 | 20.0~69.5 น | 22.4~70.7 | 20.6~68.2 | |
| HRB | 38.4~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
| ฮรา | 59.1~85.8 | 61.7~88.0 | |||||
| HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
| เอชวี | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
| ฮส | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
|
งานเย็น เหล็กกล้าเครื่องมือ |
เหล็กแผ่นรีดร้อน | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
| เอชวี | 80~898 | 80~935 | 100~941 | 82~1009 | |||
|
สแตนเลส
|
HRB | 46.5~101.7 | |||||
| HB | 85~655 | ||||||
| เอชวี | 85~802 | ||||||
|
เหล็กหล่อสีเทา
|
เหล็กแผ่นรีดร้อน | ||||||
| HB | 93~334 | 92~326 | |||||
| เอชวี | |||||||
| เหล็กหล่อกลม | เหล็กแผ่นรีดร้อน | ||||||
| HB | 131~387 | 127~364 | |||||
| เอชวี | |||||||
| หล่อโลหะผสมอลูมิเนียม | HB | 19~164 | 23~210 | 32~168 | |||
| HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | ||||
|
ทองเหลือง (โลหะผสมทองแดง-สังกะสี)
|
HB | 40~173 | |||||
| HRB | 13.5~95.3 | ||||||
| BRONZE (โลหะผสมทองแดง-อลูมิเนียม/ดีบุก) | HB | 60~290 | |||||
| โลหะผสมทองแดงดัด | HB | 45~315 | |||||
เงื่อนไขการทดสอบ:
| ประเภทของอุปกรณ์กระแทก | ดีซี(ดี)/ดีแอล | ด+15 | ค | ช | อี |
|
ส่งผลกระทบต่อพลังงาน มวลของแรงกระแทก |
11นาทีจ 5.5ก./7.2ก |
11นาทีจ 7.8ก |
2.7ล้านจูล 3.0ก |
90ล้านจูล 20.0ก |
11นาทีจ 5.5ก |
|
ทดสอบความแข็งของปลาย: เส้นผ่านศูนย์กลาง เคล็ดลับการทดสอบ: วัสดุของปลายทดสอบ: |
1600HV 3มม ทังสเตนคาร์ไบด์ |
1600HV 3มม ทังสเตนคาร์ไบด์ |
1600HV 3มม ทังสเตนคาร์ไบด์ |
1600HV 5มม ทังสเตนคาร์ไบด์ |
5,000HV 3มม เพชรสังเคราะห์ |
|
เส้นผ่านศูนย์กลางของอุปกรณ์กระแทก: ความยาวของอุปกรณ์กระแทก: น้ำหนักอุปกรณ์กระแทก: |
20มม 86(147)/ 75มม. 50ก |
20มม 162มม 80ก |
20มม 141มม 75ก |
30มม 254มม 250ก |
20มม 155มม 80ก |
| สูงสุด ความแข็งของตัวอย่าง | 940HV | 940HV | 1,000HV | 650HB | 1200HV |
| ค่าความหยาบเฉลี่ยของพื้นผิวตัวอย่าง Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3ไมโครเมตร | 1.6μm |
|
นาที. น้ำหนักตัวอย่าง: วัดโดยตรง ต้องการการสนับสนุนอย่างมั่นคง ต้องข้อต่อให้แน่น |
>5กก 2~5กก 0.05~2กก |
>5กก 2~5กก 0.05~2กก |
>1.5กก 0.5~1.5กก 0.02~0.5กก |
>15กก 5~15กก 0.5~5กก |
>5กก 2~5กก 0.05~2กก |
|
นาที. ความหนาของข้อต่อตัวอย่างแน่น นาที. ความหนาของชั้นสำหรับการชุบแข็งพื้นผิว |
5มม
≥0.8มม |
5มม
≥0.8มม |
1 มม
≥0.2มม |
10มม
≥1.2มม |
5มม
≥0.8มม |
| ขนาดของการเยื้องปลาย | ||||||
| ความแข็ง 300HV |
เส้นผ่านศูนย์กลางการเยื้อง ความลึกของการเยื้อง |
0.54มม
24ไมโครเมตร |
0.54มม
24ไมโครเมตร |
0.38มม
12μm |
1.03มม
53μm |
0.54มม
24ไมโครเมตร |
| ความแข็ง 600HV |
เส้นผ่านศูนย์กลางการเยื้อง ความลึกของการเยื้อง |
0.54มม
17ไมโครเมตร |
0.54มม
17ไมโครเมตร |
0.32มม
8μm |
0.90มม
41ไมโครเมตร |
0.54มม
17ไมโครเมตร |
| ความแข็ง 800HV |
เส้นผ่านศูนย์กลางการเยื้อง ความลึกของการเยื้อง |
0.35มม
10ไมโครเมตร |
0.35มม
10ไมโครเมตร |
0.35มม
7μm |
-
- |
0.35มม
10ไมโครเมตร
|
