รายละเอียดสินค้า:
|
| มาตรฐาน: | ISO7963-2010 | ความหนา: | 12.5/20/25มม. |
|---|---|---|---|
| รูรับแสง: | 1.5/3/5มม. | วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม |
| เน้น: | IIW บล็อกทดสอบปรับปรุงการตรวจ Ultrasonic,V2 บล็อกทดสอบปรับปรุงการตรวจ Ultrasonic |
||

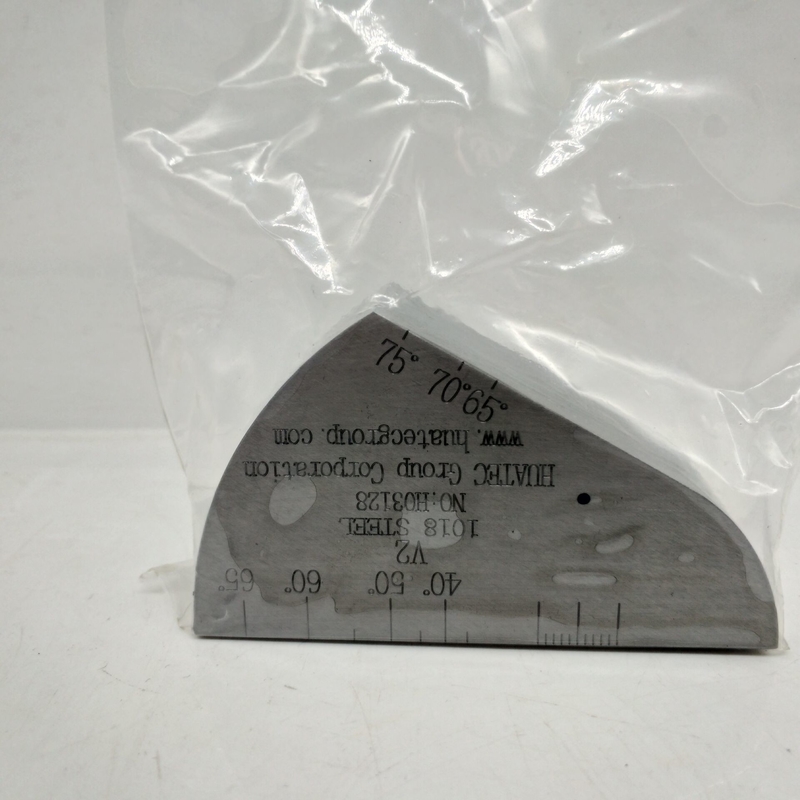

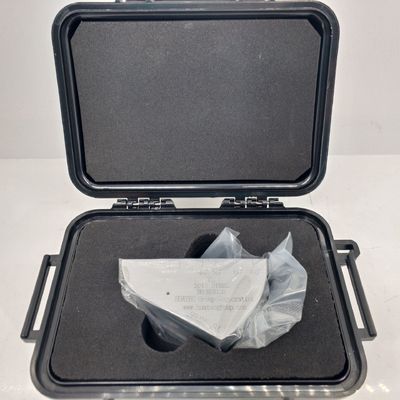

IIW V2 หน่วยทดสอบการปรับระดับการตรวจ Ultrasonic
บล็อกทดสอบ IIW2 (บล็อกทดสอบ V-2) คือบล็อกทดสอบมาตรฐานที่อนุมัติโดยสมาคมการปั่นนานาชาติหน่วยทดสอบ V-2 มีข้อดีของน้ําหนักเบาและสะดวกในการขนเหมาะสําหรับการใช้ในสนาม
| ประเภท | V2 | |
| ขนาด (mm) | ความอดทน | ผลการตรวจสอบ |
| 75 | ± 010 | มีคุณสมบัติ |
| 43.3 | ± 005 | มีคุณสมบัติ |
| 12.5 | ± 005 | มีคุณสมบัติ |
| (??) | <0.05 | มีคุณสมบัติ |
| (??) | <0.03 | มีคุณสมบัติ |
| (Ra) | Ra≤3.2m | |
| ฟ1.5 | ± 005 | มีคุณสมบัติ |
 |
< R010 | มีคุณสมบัติ |
| R50 | ± 010 | มีคุณสมบัติ |
| R25 | ± 010 | มีคุณสมบัติ |
จุดการใช้หลัก
(1) จุดเกิดและขอบความรู้สึกของซอนด์ที่หันถูกวัดโดยใช้พื้นผิวการสะท้อนวงโค้กที่มีรัศมี R50mm
(2) โดยใช้พื้นผิวการสะท้อนของรู 5 ช่อง, ระยะการสลายของซอนด์ tilt คือ 45 ° - 65 ° และ 65 ° - 75 ° ตามลําดับ.
(3) ความเส้นตรงแนวราบและแนวตั้งของเครื่องตรวจสอบความบกพร่องสามารถวัดได้โดยใช้การสะท้อน p-wave หลายครั้งของด้านล่างที่มีความหนา 12.5 มม.
(4) การแก้ไขแกนเวลาและจุดศูนย์ใช้พื้นผิวโค้งสองแผ่น คือ R25 และ R50
