รายละเอียดสินค้า:
|
| 5: | 0.1143-0.1397 | 7: | 0.165-0.191 |
|---|---|---|---|
| 10: | 0.241-0.267 | 12: | 0.275-0.335 |
| 15: | 0.349-0.413 | 17: | 0.400-0.464 |
| เน้น: | 0.1143-0.1397 รายงานการตรวจ IQI,0.275-0.335 รายงานตรวจ IQI,การวัดแม่นยํา รายงานการตรวจ IQI |
||

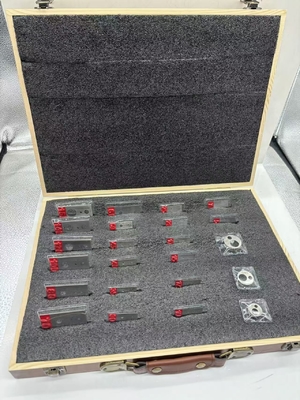

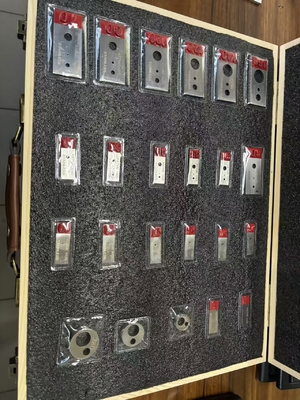

รายงานการตรวจ IQI ประเภทหลุม
ASTM SE 1025 เครื่องวัดกระจายกระจายกระจายกระจายกระจายกระจาย
มันคือแผ่นสี่เหลี่ยม ความหนาของตัวอย่าง 2% และจากวัสดุที่คล้ายกับตัวอย่างด้วยรังสี
แผ่นแต่ละแผ่นมีหลุมเจาะ 3 ช่อง ขนาดกว้างเท่ากับ 1X, 2X และ 4X ความหนาของแผ่น penetrameter
ความหนาขั้นต่ําของเพนทราเมตรชนิดแผ่นคือ 0.010" สําหรับเพนทราเมตรมากกว่า 0.180"
มันถูกจัดจําหน่ายในรูปแบบของแผ่น, กว้างภายนอกคือ 4X, กับ 2 หลุม 1X & 2X ความหนาของ Penetrameter.
ตารางด้านล่างแสดงวัดความหนาและความหนาของแผ่น และแนวทางในการใช้วัดความหนาของวัสดุแต่ละแผ่น
| : มม | ||||||||
| ไม่ ไม่ | ความหนา | ช่องเปิด T | ช่องเปิด 2T | ช่องเปิด 4T | ||||
| ระยะทาง | การวัด | ระยะทาง | การวัด | ระยะทาง | การวัด | ระยะทาง | การวัด | |
| 5 | 0.1143-0.1397 | 0.1395 | 0.241-0.267 | 0.261 | 0.495-0.521 | 0.519 | 10.003-1029 | 1.023 |
| 7 | 0.165-0.191 | 0.189 | 0.241-0.267 | 0.263 | 0.495-0.521 | 0.519 | 10.003-1029 | 1.025 |
| 10 | 0.241-0.267 | 0.247 | 0.241-0.267 | 0.264 | 0.495-0.521 | 0.519 | 10.003-1029 | 1.017 |
| 12 | 0.275-0.335 | 0.311 | 0.275-0.335 | 0.329 | 0.608-0.667 | 0.654 | 1.238-1302 | 1.298 |
| 15 | 0.349-0.413 | 0.392 | 0.349-0.413 | 0.368 | 0.730-0794 | 0.762 | 1.492-1556 | 1.522 |
| 17 | 0.400-0.464 | 0.406 | 0.400-0.464 | 0.411 | 0.857-0.921 | 0.911 | 1.746-1810 | 1.795 |
| 20 | 0.476-0.540 | 0.484 | 0.476-0.540 | 0.505 | 0.984-1048 | 1.019 | 2.000-2064 | 2.018 |
| 25 | 0.571-0.699 | 0.653 | 0.571-0.699 | 0.646 | 1.206-1334 | 1.288 | 2.476-2604 | 2.498 |
| 30 | 0.698-0.826 | 0.769 | 0.698-0.826 | 0.721 | 1.460-1558 | 1.514 | 2.984-3.112 | 3.039 |
| 35 | 00.825-0.953 | 0.887 | 00.825-0.953 | 0.907 | 1.714-1842 | 1.766 | 3.492-3.620 | 3.577 |
| 40 | 0.952-1080 | 0.972 | 0.952-1080 | 1.019 | 1.968-2096 | 1.987 | 4.000-4128 | 4.118 |
| 45 | 10.079-1.207 | 1.201 | 10.079-1.207 | 1.201 | 2.222-2350 | 2.31 | 4.508-4.626 | 4.619 |
| 50 | 1.206-1334 | 1.311 | 1.206-1334 | 1.314 | 2.476-2604 | 2.535 | 5.016-5144 | 5.106 |
| 60 | 1.397-1651 | 1.527 | 1.397-1651 | 1.535 | 2.921-3175 | 3.014 | 5.969-6.223 | 6.055 |
| 70 | 1.714-1842 | 1.832 | 1.714-1842 | 1.832 | 3.492-3.620 | 3.595 | 70.048-7176 | 7.110 |
| 80 | 1.905-2159 | 2.002 | 1.905-2159 | 1.952 | 3.937-4.191 | 4.061 | 80.001-8.255 | 8.028 |
| 100 | 2.413-2667 | 2.653 | 2.413-2667 | 2.637 | 4.953-5.207 | 5.197 | 100.033-10.287 | 10.265 |
| 120 | 2.921-3175 | 3.011 | 2.921-3175 | 3.012 | 5.969-6.223 | 6.123 | 12.065-12319 | 12.301 |
| 140 | 3.429-3683 | 3.523 | 3.429-3683 | 3.612 | 6.985-7239 | 7.156 | 140.097-14351 | 14.251 |
| 160 | 3.937-4.191 | 4.015 | 3.937-4.191 | 4.101 | 80.001-8.255 | 8.155 | 16.129-16.383 | 16.295 |
| 200 | 4.826-5334 | 5.135 | 4.826-5334 | 5.012 | 9.906-10.414 | 10.125 | ||
| ผลการทดสอบตอบสนองความต้องการของ ASTM E1025 | ||||||||
