HUATEC 20-2000Hz Ultrasonic Defect Detector FD560 ด้วยการดึงดูดการปฏิเสธ 0 ถึง 80% ความสูงหน้าจอเต็ม

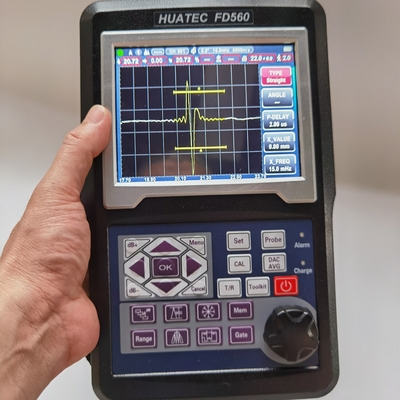

HUATEC เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย FD560

★ user friendly dialog อินเตอร์เอคทีฟ ช่วยในการดําเนินงาน เช่น Calibration การทําโค้ง เป็นต้น

★อุปกรณ์ทั้งหมดที่คุณต้องการ: DAC, AVG, TCG, AWS เป็นต้น

★ความถี่การซ้ํากระแทก: 20-2000Hz ปรับแม่นยํา, สแกนความเร็วสูง, ไม่มีพลาดออก

★อัตราการส่งสัญญาณสูงต่อความรุนแรง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบที่ป้องกันความรุนแรง

★AD 12 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิสะท้อนที่ดีกว่า ด้วยรายละเอียดทั้งหมด

★สามารถใช้คลื่น 20M ได้อย่างสมบูรณ์แบบ

★การบันทึกวิดีโอการตรวจสอบความบกพร่องในเวลาจริง ความเร็วสูง

★การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อผลิตและพิมพ์รายงานการตรวจสอบในสถานที่

★มาตรฐาน IP65 กล่องซิลิกาเจล กันฝุ่นและน้ํา แข็งแรงและทนได้ตลอด

★แบตเตอรี่ใช้ได้ 10 ชั่วโมง จากการชาร์จครั้งเดียว

รายละเอียด

ระยะทาง: 0-10000 มิลลิเมตร

ความเร็วของวัสดุ:100~20000 m/s

อัตราการซ้ํากระแส: 20-2000Hz

ระยะไดนามิก ≥38dB

ความเป็นเส้นตรง: ทิศทาง: +/- 0.2%, สูง: 2.5%, ความแม่นยําของเครื่องขยายเสียง +/-1 dB

พลังการแก้ไข:> 40dB (5P14)

ความรู้สึกที่เหลือ:> 62dB

การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม

การตั้งค่าความเป็นอิสระ 500 มาตรฐานใด ๆ สามารถใส่ได้อย่างอิสระ เราสามารถทํางานในฉากที่ไม่มีบล็อกการทดสอบ

ความจําขนาดใหญ่ของกราฟ 1000 A

รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน

ประเภทเครื่องสํารวจ: สายตรงเดียว มุมเดียว สายตรงสอง มุมสอง ผ่าน, ลับ, ด้านบน

ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด

หน่วย: นิ้วหรือมิลลิเมตร

ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz

ความช้าในการแสดง: -20 ถึง 3400 μs

ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs

แพ็คแบตเตอรี่ Li-ion ที่สามารถชาร์จใหม่ได้ภายใน จํานวน 7.2V ที่กําลัง 5200 mAh

10 ชั่วโมง ระยะเวลาการทํางานตามความสว่างของจอ

4 ชั่วโมง เวลาการชาร์จแบบปกติ

H×W×D(mm):220×175×40 (mm)

น้ําหนัก:1.0kg

อุณหภูมิการทํางาน: -10 °C ถึง 50 °C

อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C

พลังงานกระแทก: 70V,100V,200V, 300V, 400V, 500V สามารถเลือก

การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF

ความกว้างแบนด์ (แบนด์พาสของเครื่องเสริมเสียง): 0.2 ถึง 25 MHz

ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด

ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB

การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO

สนุกรายการ

อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)

การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC/TCG ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง

การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้าและวัตถุ ความเร็ว (V2 และสองหลุม)

สะดวกในการทําและใช้ DAC / TCG และ AVG ในการประเมินเสียงสะท้อน

การเชื่อม U-Disk หน่วยสามารถได้รับความจําไม่จํากัด

มี 17 มาตรฐานในหน่วย

การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.

คุณสมบัติการแก้ไขพื้นที่โค้ง

ฟังก์ชันการวัดความสูงการแตก

การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด

ฟังก์ชันการเพิ่มอัตโนมัติ

วงจร: การแสดง A-scan แบบสดในเวลาเดียวกันในอัตราการอัพเดท 70 Hz และวงจรของ A-scan

การแสดง

การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย

Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง

เตือน: บีปและ LED

นาฬิกาเวลาจริง

เติมเสียงสะท้อน

จุดจับ

สีสะท้อนภายในประตู

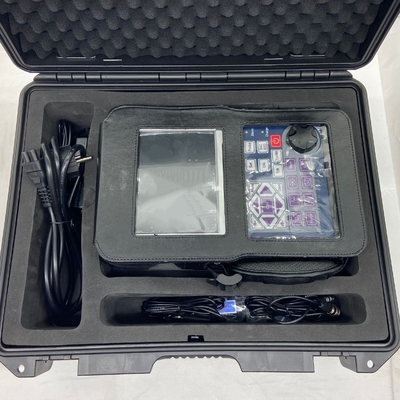

แพ็คเกจเครื่องมือพื้นฐาน

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีดฉีดแบบพกพา FD560

เครื่องแปลงรังสีตรง (2.5 MHz, Φ20)

เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°)

สายเชื่อมต่อสําหรับตัวแปลง (BNC-LEMO 00 หรือ LEMO 01-LEMO 00 แบบเลือก)

แบตเตอรี่ Li-Ion ที่สามารถชาร์จใหม่ได้ 8 แอมเปอร์ชั่วโมง

พลังงานไฟฟ้า/หน่วยชาร์จ

คู่มือการใช้งานในภาษาอังกฤษ

ใบรับรองการปรับระดับ HUATEC

โปรแกรมแอพ

สายรัด
