รายละเอียดสินค้า:
|
| ระยะทาง: | 0-10,000 มม. ที่ความเร็วเหล็ก | ความเร็วของวัสดุ: | 100～20000 ม./วินาที |
|---|---|---|---|
| ความถี่การทำซ้ำของพัลส์: | 20-2000เฮิร์ต | ช่วงไดนามิก: | ≥38dB |
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีดฉายมาตรฐาน IP65,เครื่องตรวจสอบความบกพร่องด้วยเสียงฉายแม่นยํา |
||

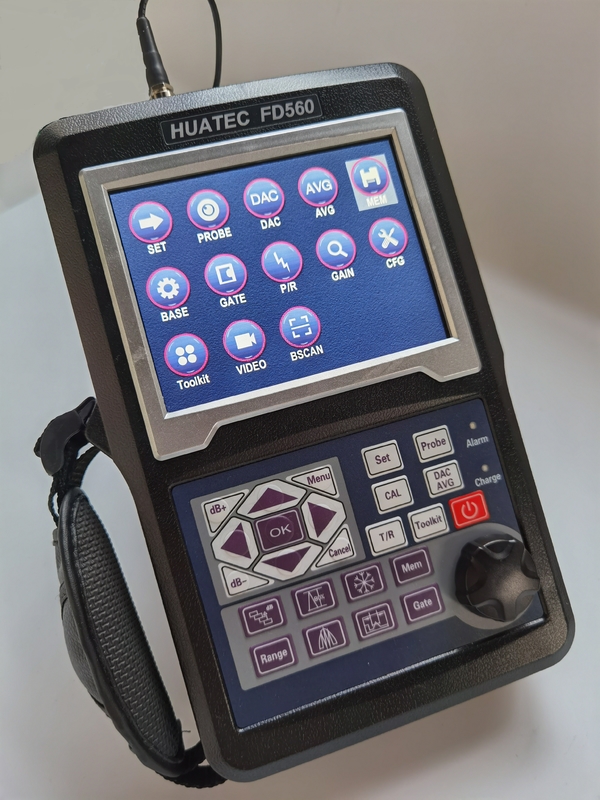

HUATEC เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย FD560
| ระยะทาง: 0-10000 มิลลิเมตร | ความรู้สึกที่เหลือ:> 62dB |
| ความเร็วของวัสดุ:100~20000 m/s | การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม |
| อัตราการซ้ํากระแส: 20-2000Hz | |
| ระยะไดนามิก ≥38dB | |
| ความเป็นเส้นตรง: ทิศทาง: +/- 0.2%,, สูง: 2.5%, ความแม่นยําของเครื่องขยายเสียง +/-1 dB | |
| ความสามารถในการแก้ไข:> 40dB (5P14) ความรู้สึกที่เหลือ:> 62dB |
★ user friendly dialog อินเตอร์เอคทีฟ ช่วยในการดําเนินงาน เช่น Calibration การทําโค้ง เป็นต้น
★อุปกรณ์ทั้งหมดที่คุณต้องการ: DAC, AVG, TCG, AWS เป็นต้น
★ความถี่การซ้ํากระแทก: 20-2000Hz ปรับแม่นยํา, สแกนความเร็วสูง, ไม่มีพลาดออก
★อัตราการส่งสัญญาณสูงต่อความรุนแรง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบที่ป้องกันความรุนแรง
★AD 12 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิสะท้อนที่ดีกว่า ด้วยรายละเอียดทั้งหมด
★สามารถใช้คลื่น 20M ได้อย่างสมบูรณ์แบบ
★การบันทึกวิดีโอการตรวจสอบความบกพร่องในเวลาจริง ความเร็วสูง
★การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อผลิตและพิมพ์รายงานการตรวจสอบในสถานที่

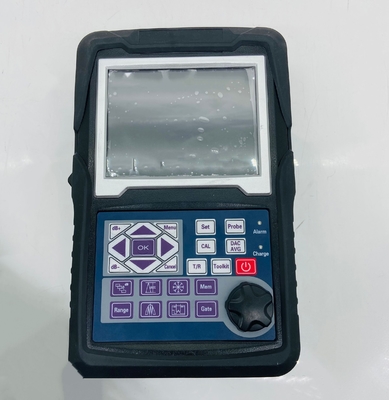

★มาตรฐาน IP65 กล่องซิลิกาเจล กันฝุ่นและน้ํา แข็งแรงและทนได้ตลอด
★แบตเตอรี่ใช้ได้ 10 ชั่วโมง จากการชาร์จครั้งเดียว
รายละเอียด
ระยะทาง: 0-10000 มิลลิเมตร
ความเร็วของวัสดุ:100~20000 m/s
อัตราการซ้ํากระแส: 20-2000Hz
ระยะไดนามิก ≥38dB
ความเป็นเส้นตรง: ทิศทาง: +/- 0.2%, สูง: 2.5%, ความแม่นยําของเครื่องขยายเสียง +/-1 dB
พลังการแก้ไข:> 40dB (5P14)
ความรู้สึกที่เหลือ:> 62dB
การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม
การตั้งค่าความเป็นอิสระ 500 มาตรฐานใด ๆ สามารถใส่ได้อย่างอิสระ เราสามารถทํางานในฉากที่ไม่มีบล็อกการทดสอบ
ความจําขนาดใหญ่ของกราฟ 1000 A
รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน
ประเภทเครื่องสํารวจ: สายตรงเดียว มุมเดียว สายตรงสอง มุมสอง ผ่าน, ลับ, ด้านบน
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
หน่วย: นิ้วหรือมิลลิเมตร
ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz
ความช้าในการแสดง: -20 ถึง 3400 μs
ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs
แพ็คแบตเตอรี่ Li-ion ที่สามารถชาร์จใหม่ได้ภายใน จํานวน 7.2V ที่กําลัง 5200 mAh
10 ชั่วโมง ระยะเวลาการทํางานตามความสว่างของจอ
4 ชั่วโมง เวลาการชาร์จแบบปกติ
H×W×D(mm):220×175×40 (mm)
น้ําหนัก:1.0kg
อุณหภูมิการทํางาน: -10 °C ถึง 50 °C
อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C
พลังงานกระแทก: 70V,100V,200V, 300V, 400V, 500V สามารถเลือก
การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF
ความกว้างแบนด์ (แบนด์พาสของเครื่องเสริมเสียง): 0.2 ถึง 25 MHz
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB
การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO
สนุกรายการ
อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)
การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC/TCG ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้าและวัตถุ ความเร็ว (V2 และสองหลุม)
สะดวกในการทําและใช้ DAC / TCG และ AVG ในการประเมินเสียงสะท้อน
การเชื่อม U-Disk หน่วยสามารถได้รับความจําไม่จํากัด
มี 17 มาตรฐานในหน่วย
การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.
คุณสมบัติการแก้ไขพื้นที่โค้ง
ฟังก์ชันการวัดความสูงการแตก
การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
ฟังก์ชันการเพิ่มอัตโนมัติ
วงจร: การแสดง A-scan แบบสดในเวลาเดียวกันในอัตราการอัพเดท 70 Hz และวงจรของ A-scan
การแสดง
การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง
เตือน: บีปและ LED
นาฬิกาเวลาจริง
เติมเสียงสะท้อน
จุดจับ
สีสะท้อนภายในประตู
เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีดฉีดแบบพกพา FD560
เครื่องแปลงรังสีตรง (2.5 MHz, Φ20)
เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°)
สายเชื่อมต่อสําหรับตัวแปลง (BNC-LEMO 00 หรือ LEMO 01-LEMO 00 แบบเลือก)
แบตเตอรี่ Li-Ion ที่สามารถชาร์จใหม่ได้ 8 แอมเปอร์ชั่วโมง
พลังงานไฟฟ้า/หน่วยชาร์จ
คู่มือการใช้งานในภาษาอังกฤษ
ใบรับรองการปรับระดับ HUATEC
โปรแกรมแอพ
สายรัด
