รายละเอียดสินค้า:
|
| ช่วงความเร็วเสียง: | 400-19999m/s | บล็อกการสอบเทียบ: | 4mm ((เหล็ก) |
|---|---|---|---|
| ปิดอัตโนมัติ: | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที, ปิดเครื่องด้วยตนเอง | การสอบเทียบโพรบ: | การสอบเทียบแบบจุดเดียว, การสอบเทียบแบบสองจุด, การสอบเทียบด้วยตนเอง |
| เน้น: | เครื่องวัดความหนาของคอนกรีตมือถือ,เครื่องวัดความหนาของผิวเคลือบมือ |
||

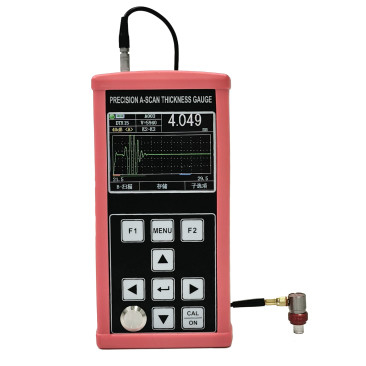

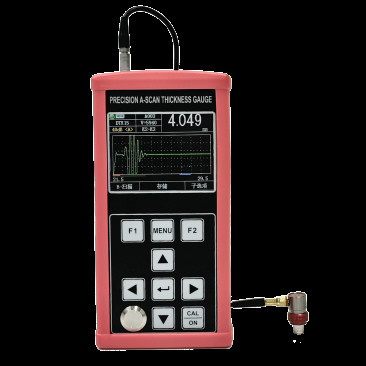

TG-6200 เครื่องวัดความหนาของผิวเคลือบ ultrasonic มือถือที่ไม่ใช่โลหะ
ปารามิเตอร์ระบุ
| รายการ | TG-6200 |
| ประเภทเครื่องตรวจสอบ | คริสตัลเดียว/คริสตัลแฝด |
| ระยะการวัด | 20mm ️ 1800mm |
| ความถี่ของการวัด | 4Hz,8Hz,16Hz |
| การแก้ไข | 0.1mm0.01 มิลลิเมตร0.001mm ((0.01นิ้ว,00.001 นิ้ว0.0001 นิ้ว) |
| เครื่องกําเนิดจังหวะ | การปล่อยคลื่นสี่เหลี่ยมลบ ความกว้างการกระแทกและแรงดันถูกตรงกับเครื่องตรวจสอบโดยอัตโนมัติ |
| ความเร็วเสียง ระยะ | 400-19999m/s |
| บล็อกการปรับ | 4mm ((เหล็ก) |
| การปิดอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที, การปิดมือ |
| การปรับระดับเครื่องสํารวจ | การปรับขนาด 1 จุด, ปรับขนาด 2 จุด, ปรับขนาดด้วยมือ |
| กําไร | การเพิ่มอัตโนมัติ การเพิ่มมือ |
| ระยะการเพิ่ม | 0 ~ 80dB |
| รูปแบบการตรวจสอบ | RF, POS ครึ่งคลื่นบวก, NEG ครึ่งคลื่นลบ, คลื่นเต็ม |
| ระบบการวัด | (1) Thin-EE: THIN film coating mode (2) MB-E: ส่งคลื่นเริ่มต้นของแรงกระแทกไปยังเสียงสะท้อนเดียว; (3) E-E: ผ่านการวัดการเคลือบ, ต้องการเสียงสะท้อน EM-EN ใด ๆ; (4) THIN: โหมดการวัดผนังบาง |
| รูปแบบเลข | รูปแบบค่าความหนา รูปแบบความแตกต่าง/อัตราการลด รูปแบบสูงสุด/ต่ําสุด |
| A- รูปแบบสแกน | การสนับสนุน |
| B- รูปแบบสแกน | การสนับสนุน |
| อัตราการใช้งาน | การสนับสนุน |
| ตัวชี้วัดแบตเตอรี่ | การสนับสนุน |
| ภาษา | อังกฤษ |
| หน่วย | mm/นิ้ว |
| การทํางานของเมนู | การสนับสนุน |
| ฟังก์ชันของซอฟต์แวร์ | การตั้งค่าประตูแบบไดนามิก การตั้งค่าเปลือง (Blank) การตั้งค่าเปลือง Echo (E-Blank) การตั้งค่าปิด echo, echo Pan และ zoom |
| ฟังก์ชันการเก็บ | ในขณะเดียวกัน, ความหนา 100,000 (100 กลุ่ม, แต่ละกลุ่มของ 1000), 500 กลุ่มของรูปคลื่นสแกน A และ 500 กลุ่มของรูปคลื่นสแกน B ถูกสนับสนุน |
| อัพเกรดโปรแกรมโฮสต์ | รองรับการปรับปรุงโปรแกรมโฮสต์ |
| หน้าจอ | 3.5 "จอสีจริง |
| การส่งข้อมูล | รองรับการสื่อสาร USB, การโอนข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิการทํางาน | -10°C ~ +50°C โดยมีข้อต้องการพิเศษถึง -20°C |
| โลตติจ์ทํางาน | 3pcs No. 5 แบตเตอรี่ลิตியம்ไอออนที่มีเตือนความดันต่ําเมื่อต่ํา |
| ขนาดรวม | 184 x 85 x 32 (มิลลิเมตร) |
| น้ําหนักของเครื่อง | 250 g ((แบตเตอรี่ไม่รวม) |
| การตั้งค่าแบบมาตรฐาน |
เครื่องหลักและ 1pc โซนด์พิเศษสําหรับการเคลือบ เลขที่ 5 แบตเตอรี่ลิธีਅਮ 3 ชาร์จชาร์จชุดของไฟล์สุ่ม |
เครื่องวัดความหนาของเคลือบที่ไม่เป็นโลหะมือถือ พร้อมแสดงตัวเลขและฟังก์ชันสแกน A/B The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backความละเอียดในการวัดคือ 0.001mm ระยะการวัดมีขนาดเล็กเพียง 0.02mm และความหนาของเคลือบและพื้นฐานสามารถวัดได้พร้อมกัน
ผลิตภัณฑ์นี้สามารถนําไปใช้ในอุตสาหกรรมปิโตรเลียม, สาขาเคมี, โลหะ, การสร้างเรือ, ท้องอากาศ, พลังงาน และสาขาอื่น ๆ
หน้าที่หลัก
● ระยะการวัดกว้าง ความหนาในการวัดขั้นต่ํา การเคลือบ 20um ความหนาในการวัดสูงสุด 1800mm
● การวัดความหนาอย่างแม่นยําสูง ความละเอียดในการวัดสูงสุดถึง 0.001 มม ความละเอียดที่ซ้ําขึ้นถึง ± 0.002 มม
● โหมด A-scan โหมด B-scan โหมดแสดงตัวเลข
● ด้วยการเคลือบผ่านและฟังก์ชันการวัด echo to echo สําหรับวัดวัสดุที่มีสีและเคลือบบนพื้นผิว
● การเคลือบและการเคลือบสีบนวัสดุประกอบบางส่วนสามารถตรวจสอบได้ตามความเร็วเสียงที่แตกต่างกันของวัสดุและความหนาของแต่ละชั้นของวัสดุหลายชั้นมากกว่า 10 สามารถวัดได้ในเวลาเดียวกัน, และค่าความหนาของแต่ละชั้นสามารถเปลี่ยนได้ภายใต้เสียงสะท้อนเดียวกัน
● การวัดหลากหลาย: THIN, MB-E, E-E, Auto mode เพื่อตอบสนองการวัดความหนาของชิ้นงานแบบปกติ;
● รูปแบบเลขรวมถึง รูปแบบค่าความหนาแบบปกติ รูปแบบความแตกต่าง/การลดอัตราการลด และรูปแบบค่าสูงสุด
● รูปแบบการเพิ่ม: การเพิ่มอัตโนมัติ / การเพิ่มมือ
● สามารถตั้งการปิดมือและปิดอัตโนมัติได้ โดยมีฟังก์ชันประหยัดพลังงาน
● สามารถใช้สเปนิเคชั่นที่แตกต่างกันอย่างหลากหลายของซอนด์, ซอนด์แฝดและซอนด์คริสตัลเดียว, ถึงการสนับสนุนซอนด์ความถี่สูง 20Mhz;
● รองรับการเก็บของขนาดใหญ่ สามารถเก็บค่าความหนา 100,000 รายการ รวม 500 กลุ่มของรูปคลื่นสแกน A และ 500 กลุ่มของรูปคลื่นสแกน B
● มีวิธีการปรับขนาดหลากหลาย รองรับการปรับขนาดจุดเดียว การปรับขนาดหลายจุด และโหมดปรับขนาดด้วยมือ สามารถปรับขนาดความเร็วของเสียงและตําแหน่งศูนย์ระยะเดียวกันรองรับการปรับระดับเส้นทาง V.
● การแปลงอิเมเรียล มิลลิเมตรและอินช์สามารถเปลี่ยนได้
● จีนและภาษาอังกฤษ
วัสดุที่ใช้
วัดความหนาของเคลือบบนพื้นฐานโลหะและไม่โลหะ (กระจก, สารประกอบ, พลาสติก, เบนติก, ไม้ เป็นต้น)
เหมาะสําหรับการวัดความหนาของโลหะ (เช่นเหล็ก เหล็กเหล็ก อลูมิเนียม ทองแดง เป็นต้น) พลาสติก เซรามิกส์ กระจก ธ อร์ สายใยแก้ว และผู้นําเสียงฉนวนที่ดีอื่น ๆ
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
