รายละเอียดสินค้า:
|
| ช่องสัญญาณแบบ Phased Array/TFM: | 32:128 | รูรับแสงสูงสุด: | 32 องค์ประกอบ |
|---|---|---|---|
| องค์ประกอบสูงสุด: | 128 องค์ประกอบ | โฟกัสกฎหมาย: | ≥1024 |
| เน้น: | เครื่องตรวจสอบความบกพร่อง ultrasonic แบบไม่ทําลายล้าง,เครื่องตรวจสอบความบกพร่อง Ultrasonic TFM |
||

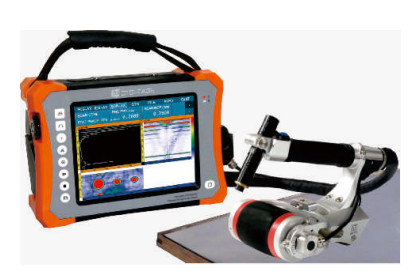

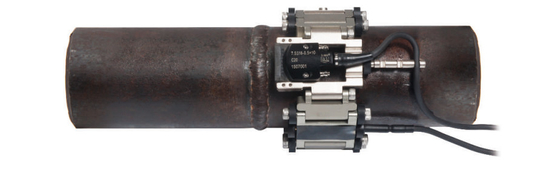

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic ระดับระยะ TFM HPA-620PRT
HUATEC HPA-620PRT เป็นเครื่องตรวจสอบความบกพร่องแบบ 32:128PR แบบพกพาที่พัฒนาใหม่
มันพร้อมกับโมดูลการตรวจ Ultrasonic แบบปกติ โมดูล TOFD แบบปกติ โมดูล Phased Array แบบปกติ และโมดูลการถ่ายภาพ TFM แบบปกติ ซึ่งรองรับการสแกน TOFD และ Phased Array ในเวลาเดียวกันรวมถึงซอนด์แบบสองแถวด้วยจอสัมผัสกันน้ําและน้ํามัน และความสามารถในการบันทึกข้อมูลการทดสอบเต็มหลักสูตร, HUATEC HPA-620PRT เป็นเครื่องตรวจสอบความผิดพลาด TFM Phased Array ที่มีความทันสมัยที่มีฟังก์ชันสแกน C.
ปริมาตร:
| ช่องทาง | ||||
| รูปแบบ | โหมด PA/TFM | รูปแบบ UT | โหมด TOFD | |
| จํานวน | 32:128 | 2 | 2 | |
| ปริมาตรทางกายภาพ | ||||
| การแสดง | 10หน้าจอสัมผัสขนาด 0.4 นิ้ว | |||
| การนําเข้า | 1 IPEX, 4 C5 | |||
| ท่าเรือ I/O | 2 USB 3.0 (HOST) 1 USB 2.0 (HOST) | |||
| DP ((DisplayPort) (สามารถโอนไปยัง HDMI) | ||||
| WIFI | ||||
| Port LEMO 1B โคเดอร์ | ||||
| Port I/O TTL | ||||
| จีพีเอส | ใช่ | |||
| การเก็บรักษา | ภายใน: 64GB; ภายนอก: แฟลชดิสก์ USB | |||
| น้ําหนัก | 5 กิโลกรัม (ไม่มีแบตเตอรี่) | |||
| ขนาด | 350 mm × 250 mm × 130 mm | |||
| (L×W×H) | ||||
| AC | 100V ~ 240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| ประเภทแบตเตอรี่ | แบตเตอรี่ลิเดียม | |||
| ความจุของแบตเตอรี่ | แบตเตอรี่คู่ แต่ละตัว < 100Wh | |||
| อายุแบตเตอรี่ | ≥4.5 ชั่วโมง | |||
| อุณหภูมิ | ระยะอุณหภูมิการทํางาน: -10 °C ~ 40 °C | |||
| ระยะอุณหภูมิการเก็บรักษา: -20°C ~ 60°C | ||||
| ระดับการป้องกันการเข้า | IP65 | |||
| UT | ||||
| PRF | 25Hz ~ 10kHz | |||
| โลตติจ์ของตัวส่ง | 75V ~ 250V (50Ωload) | |||
| ความกว้างของกระแทก | 30ns ~ 1000ns, กับขั้นตอน 5ns | |||
| ปรับความหนาว | 400Ω, 80Ω | |||
| อัตราการเก็บตัวอย่าง | 100MHz | |||
| ความกว้างแบนด์วิธ | 0.5MHz ~ 20MHz (-3dB) | |||
| ประโยชน์ | 0.0dB~110.0dB | |||
| อัตราความรู้สึกที่เกิน | ≥60dB (ความกว้างแดนแคบ) ≥52dB (ความกว้างแดนกว้าง) (2.5P20 เครื่องแปลง, 200mmφ2หลุมพื้นราบ) | |||
| ความผิดพลาดทางเส้นตรงตั้ง | ≤ 3% | |||
| ความผิดพลาดความตรงข้าม | ≤ 0.1% | |||
| การแก้ไข | ≥26dB ((2.5P20) | |||
| ระยะทางไดนามิก | ≥30dB | |||
| เครื่องกรอง | การผ่านสูง, การผ่านต่ํา และการผ่านแดนแคบหลายครั้ง | |||
| การแก้ไข | RF (MOD TOFD) เต็มคลื่น ครึ่งคลื่น + ครึ่งคลื่น | |||
| ช่องทาง | 2 ช่อง | |||
| ความครอบคลุมสูงสุด | 10000mm (ในคลื่นยาวเหล็ก) | |||
| ประตู | A/B/G | |||
| ดาวประตู | ระดับเต็ม | |||
| ความกว้างประตู | การเริ่มต้นประตูไปยังระยะเต็ม | |||
| ขั้นต่ําประตู | 1~99% | |||
| ระเบิด | เสียง/แสง | |||
| จุดวัด | ด้านหน้า/สูงสุด | |||
| TCG | 16 | |||
| แอเร่ระยะ / TFM | ||||
| ช่องทาง | 32:128 | |||
| อุปกรณ์ประกอบการ | 32 ธาตุ | |||
| ธาตุสูงสุด | 128 ธาตุ | |||
| กฎหมายความสนใจ | ≥1024 | |||
| มุมสแกน | -89°~89° | |||
| การปรับระดับ | ความเร็ว ความช้า TCG ACG Encoder | |||
| ปริมาณการทดสอบ | 1000 มม | |||
| ขั้นต่ําการเพิ่มมุม | 0.1° ((การปรับเอง) | |||
| อัตราการเก็บตัวอย่าง | 100MHz, 10 บิต | |||
| การแก้ไข | คลื่นเต็ม | |||
| ความสูงของจอ A-scan | 800% ของความสูงของจอ (สูงสุด) | |||
| การเพิ่มอานาล็อกที่สามารถปรับปรับได้ | 80dB | |||
| ปริมาณ PRF มากที่สุด | 20kHz | |||
| โลตติจ์ของตัวส่ง | 20V ~ 110V ((50Ω ความจุ) | |||
| ประเภทการกระแทก | คลื่นสี่เหลี่ยมสองขั้ว | |||
| ความกว้างของกระแทก | 30ns ~ 1000ns, ขั้นตอนเป็น 5ns | |||
| ความกว้างแบนด์วิธ | 0.5MHz ~ 20MHz ((-3dB) | |||
| เครื่องกรอง | สายผ่านสูง สายผ่านต่ํา สายผ่านแดนแคบหลายสาย | |||
| การกระตุ้น | เครื่อง Encoder ระยะเวลา | |||
| จุดวัด | ด้านหน้า/สูงสุด | |||
| การอ่าน | ความกว้าง เส้นทางของรังสี ทิศฟ้า ความลึก | |||
| ความละเอียดการวัด | 0.5 มม. | |||
| โหมดสแกน | L/S/C/D ✓สแกน, TFM | |||
| ความยาวการสแกน | ≥ 15 เมตร | |||
| ความเร็วการสแกน | ≥30mm/s | |||
| การถ่ายภาพ TFM | สด 2D | |||
| จํานวนจุดโฟกัสใน TFM | สูงสุด 1000,000 คะแนน | |||
| การสร้างภาพ 3 มิติ | ใช่ | |||
