ระบบการตรวจสอบการรั่วไหลของกล่องว่าง

ระบบตรวจจับการรั่วไหลของกล่องเวิร์ดระยะว่าง

2. ปริมาตรเทคนิค

1. การนําเสนอสินค้า

การตรวจสอบการรั่วไหลของกล่องว่างเป็นวิธีการที่ใช้กันทั่วไป เช่น การตรวจสอบการรั่วไหลของสอของถังและภาชนะความดันขนาดทางกณิตศาสตร์ของกล่อง Vacuum ในตลาดประมาณ: ความกว้างประมาณ 200 มิลลิเมตร, ความยาวประมาณ 600 มิลลิเมตร, ความสูงประมาณ 300 มิลลิเมตร, และน้ําหนักจาก 5 กิโลกรัมถึง 10 กิโลกรัม. วิธีการใช้คือการล็อคกล่อง Vacuum Box ในตําแหน่งที่จะตรวจสอบ,ผู้ตรวจสอบบุกลงเพื่อนําแรงกดชนิดหนึ่งไปใช้กับกล่อง Vacuum เพื่อให้แน่ใจว่าการปิดระหว่างขอบกล่อง Vacuum และวัตถุที่ทดสอบยังคงคง, และจากนั้นปั๊มสูบสูบภายในกล่อง เมื่อระดับสูบในกล่องถึงค่าแรงกดลบที่กําหนดในมาตรฐานคุณสามารถตรวจสอบว่ามีการรั่วไหลในตําแหน่งตรวจพบจากหน้าต่างโปร่งใสของกล่อง Vacuumหลังจากการตรวจสอบเสร็จสิ้น, เปิดวาล์วสูบเพื่อเติมภายในกล่องด้วยอากาศ. หลังจากความดันลบในกล่องเป็นศูนย์,ผู้ตรวจสอบสามารถย้ายกล่อง Vacuum ไปยังตําแหน่งตรวจสอบต่อไปเพื่อตรวจสอบ.

เนื่องจากกล่องของกล่อง Vacuum มีน้ําหนักบางอย่าง หากจํานวนของ welds ทดสอบใหญ่ เช่น welds ยาวหลายพันเมตรจากนั้นผู้ตรวจสอบจะโงมและยืนขึ้นเป็นพันครั้ง, และย้ายกล่อง Vacuum เป็นเวลานาน, ผู้ตรวจสอบยังจะใช้กําลังกายจํานวนมาก; เนื่องจากการเสร็จสิ้นการตรวจสอบตําแหน่ง, พนักงานตรวจสอบต้องทํากางเขน,ความดัน, ยืนขึ้น, การเคลื่อนไหวการกระทําซ้ํา ๆ, ดังนั้นมันจะล่าช้ามากของเวลา, ประสิทธิภาพต่ํามาก; นอกจากนี้, ถ้าผนึกไม่แน่น, ผู้ตรวจสอบต้องใช้แรงงานมาก,แม้แต่คุกเข่าเพื่อกดกดกล่องดูดฝุ่น, และบางครั้งใช้เสื้อผ้าเก่าหรือผ้าเก่าที่ติดสีด้วยน้ําและวัตถุอื่น ๆ, กล่องถูกล้อมรอบเพื่อให้แน่ใจว่าการปิด, ซึ่งยังใช้เวลาและแรงงานอย่างหนัก.

การตรวจสอบการรั่วไหลของผสมผสาน filet ใหญ่ยากกว่า เพื่อให้แน่ใจว่าการปิดดีระหว่างกล่อง Vacuum และผนังถังและพื้นของถังผู้ตรวจสอบต้องใช้แรงที่มากบนกล่อง Vacuum ทั้งในทิศทางตั้งและแนวราบอย่างไรก็ตาม เนื่องจากผู้ตรวจสอบกําลังเผชิญหน้ากับผนังสูงและตําแหน่งการตรวจสอบเกิดขึ้นในมุมที่ต่ํามาก ผู้ตรวจสอบไม่ถือหรือจับกล่อง Vacuum ในตําแหน่งนี้มันทําให้พวกเขาแข็งแกร่งเกินไปดังนั้นเวลาและความพยายามมากมายจะสูญเสียในการปิดขอบของห้อง

เพื่อแก้ปัญหาด้านบน บริษัทของเราได้พัฒนากล่องตรวจสอบการรั่วไหลของสายผสมผสานสองชนิด ซึ่งทําให้การตรวจสอบการรั่วไหลของสายผสานของด้านล่างของถังง่ายและมีประสิทธิภาพมากขึ้น

2คุณลักษณะของกล่อง Vacuum ที่เชื่อมตรง

1) ด้านล่างถูกติดตั้งด้วยล้อเดิน และสปริงมีอยู่บนล้อเดินสปองจดจําแนกที่ด้านล่างของกล่องสูบสูบต้องมั่นใจว่ามีความสูงจากพื้นประมาณ 10 มม.. พนักงานตรวจสอบสามารถผลักดันกล่อง Vacuum ไปอย่างง่ายดายโดยไม่ต้องบิดเพื่อยกและบิดลง และการดําเนินงานเป็นสะดวกและรวดเร็วที่จะบิดตรงกับเท้า

2) ในการตรวจพบการรั่วไหล ผู้ตรวจสอบยืนอยู่บนกล่อง Vacuum และพึ่งพาการแรงโน้มถ่วงของผู้ตรวจสอบเองเพื่อปรับปรุงสปองจมปิดเพื่อบรรลุเป้าหมายของการปิดความเร็วในการปักมันเร็วและมีประสิทธิภาพสูงและใช้เวลาเพียงประมาณ 20 วินาทีเพื่อให้ครบการตรวจสอบการรั่วที่จุดหนึ่ง

3) กล่อง Vacuum ได้รับการจัดสรรด้วยไม้ช่วย, ซึ่งสามารถใช้ในการผลักกล่อง Vacuum ไป;มันยังเป็นรองแขนสําหรับบุคลากรการตรวจสอบเมื่อพวกเขายืนบนกล่อง Vacuum เพื่อให้แน่ใจว่าความปลอดภัยของบุคลากรการตรวจสอบ; แอมเรสต์ยังได้รับการออกอากาศวาล์วการรับอากาศและบุคลากรการตรวจสอบสามารถดําเนินการผ่อนคลายความดันของกล่อง Vacuum จริงโดยไม่ต้อง flap เข็มขัด

4) ตัววัดระยะว่างและวาล์วความปลอดภัยถูกติดตั้งบนกล่อง เมื่อระยะว่างถึงค่าที่กําหนดแล้ว วาล์วความปลอดภัยจะกระโดดเพื่อรักษาระยะว่างในกล่องความว่างที่ค่าที่กําหนดไว้เพื่อไม่จําเป็นต้องปิดปั๊มสูบสูบซากบ่อย ๆ, ประหยัดเวลาและเร่งความเร็วในการตรวจสอบ

5) โดยการใช้กล่อง Vacuum, เครื่องตรวจสอบสามารถดําเนินการตรวจสอบการรั่วเพียงแค่ในตําแหน่งตั้งตรง, ซึ่งลดความเข้มข้นแรงงานของเครื่องตรวจสอบโดยเฉพาะแรงงานที่เข้มข้นของกระโปรง

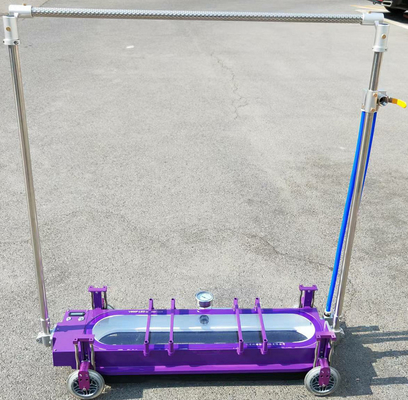

สัญลักษณ์ของเหลือกตรง กล่อง VakuumHV1800F LED

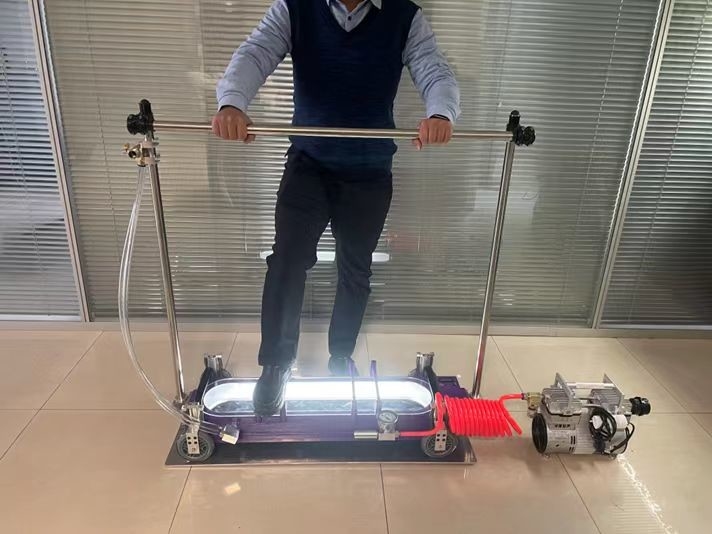

รูปจริงของกล่องแวคิวัมHV1800F LED

3คุณลักษณะของกล่องระบายความร้อนฟิลเล

1) ด้านมีอุปกรณ์ล้อเดิน, ซึ่งสามารถผลักกล่อง Vacuum ไป;แต่ละด้านของรถเลนนําติดตั้งบนมอเตอร์สต๊อปไมโคร (แรงผลักของมอเตอร์เดียว 19 กิโลกรัม) และอิเล็กทรอนิกส์ (การดูดเดียว 80 กิโลกรัม)

2) เมื่อใช้พลังงาน, มันถูกดึงดูดลงบนผนังถังเป็นจุดคงที่สําหรับการใช้แรง, ซึ่งเท่ากับการติดตั้งปลายหนึ่งของมอเตอร์ pushhrod บนผนังถัง.มอเตอร์แท่งผลักดันจะผลักกล่อง Vacuum เพื่อเคลื่อนย้ายไปยังผนังถัง, ทําให้การกดสเปงปิดเพื่อให้แน่ใจว่าการปิดกล่อง Vacuum

3) การใช้กล่องว่าง ความเร็วการปิดเป็นเร็ว, ประสิทธิภาพสูง, และการตรวจพบจุดรั่วเพียงแค่ใช้เวลาประมาณ 20 วินาที

4) เช่นเดียวกับกล่องวาคูมผสานตรง, ไม้ช่วยติดตั้งด้วยวาล์วรับอากาศ, นอกเหนือจากไฟฟ้าแม่เหล็กและสวิทช์การควบคุมมอเตอร์ผลักดันไม้,กล่องติดตั้งด้วยเครื่องวัดระยะว่างและวาล์วความปลอดภัยเมื่อระดับความว่างถึงค่าที่กําหนดไว้ วาล์วความปลอดภัยจะเริ่มทํางาน เพื่อให้ระดับความว่างในกล่องความว่างคงอยู่ที่ค่าที่กําหนดไว้เพื่อไม่จําเป็นต้องปิดปั๊มสูบสูบซากบ่อย ๆ, ประหยัดเวลาและเร่งความเร็วการตรวจสอบ

ภาพจริงของฟิลเล่ท่อกล่องแวคิวัมHC1400-LED

รูปภาพจริงของกล่องฟิลเล่ท weld โมเตอร์กระดานผลักดันและไฟฟ้าแม่เหล็ก

ปั๊มสูบขุ่น

3ความต้องการปารามิเตอร์ทางเทคนิค:

3.1 กล่องดูมHV1800F LEDสําหรับการทดสอบปั๊มและปั๊ม

3.1.1 ระดับความว่าง: ไม่ต่ํากว่า 60kPa

3.1.2 ความยาวในการตรวจจับการผสม: ไม่น้อยกว่า 800 มม.

3.1.3 ตรวจสอบประเภทของปั๊มปั๊ม: ปั๊มปั๊มและปั๊มปั๊มปั๊มปั๊มในส่วนล่างของถัง

3.1.4 ความต้องการในเส้นกว้างของถัง: สามารถนําไปใช้กับเส้นกว้างของถังทั้งหมด

★3.1.5 รูปแบบการทํางาน: พนักงานตรวจสอบสามารถดําเนินการทั้งหมดโดยยืน

★3.1.6 ระบบแสง: ระบบแสง LED ในกล่องว่าง

3.1.7 ระบบไฟฟ้าระบบไฟฟ้า: แบตเตอรี่ลิตยูม 3Wh ที่ติดตั้ง ระยะเวลาไฟฟ้าไม่ต่ํากว่า 16 ชั่วโมง

★3.1.8 ล้อเคลื่อนที่: กล่อง Vacuum มี 4 ล้อเคลื่อนที่, 4 ล้อเคลื่อนที่ที่มีสปริงสามารถยกขึ้น, สามารถผลักกล่อง Vacuum ให้เดิน;

★3.1.9 ไม้ช่วย: วาล์วลดความดันถูกติดตั้งบนไม้ช่วย และบุคลากรตรวจจับสามารถเปลี่ยนวาล์วลดความดันเมื่อพวกเขายืนปกติ

★3.1.10 วัสดุประปาขอบ สปองจุบแน่นสูง

3.2 กล่องดูดฝุ่นHC1400-LEDสําหรับการทดสอบฟิลเล่ทอ

3.2.1 วัคิวัม: ไม่ต่ํากว่า 60kP

3.2.2 ความยาวการตรวจจับการผสม: ไม่น้อยกว่า 400 มม.

3.2.3 ประเภทสอดตรวจ: สอดฟิลเล่ต์

3.2.4 กว้างถัง ≥ 5m

★3.2.5 รูปแบบการทํางาน: พนักงานตรวจสอบสามารถดําเนินการทั้งหมดโดยยืน

★3.2.6 ระบบแสง: ระบบแสง LED ในกล่องว่าง

3.2.7 ระบบไฟฟ้าระบบไฟฟ้า: แบตเตอรี่ลิตยูม 3Wh ที่ติดตั้ง ระยะเวลาไฟฟ้าไม่ต่ํากว่า 16 ชั่วโมง

★3.2.8 ล้อเคลื่อนที่: กล่อง Vacuum มี 2 ล้อเคลื่อนที่, 2 ล้อเคลื่อนที่ที่มีสปริงสามารถยกขึ้น, สามารถผลักกล่อง Vacuum ไป;

★3.2.9 ไม้ช่วย: วาล์วลดความดันติดตั้งบนไม้ช่วย และบุคลากรตรวจสอบสามารถเปลี่ยนวาล์วลดความดันเมื่อพวกเขายืนปกติ

★3.2.10 ฟังก์ชันเสริมอื่น ๆ: จัดตั้งไฟฟ้าแม่เหล็กสองตัวที่มีแรงดูด 85 กิโลกรัม และมอเตอร์หมุนสองตัวที่มีแรงผลัก 19 กิโลกรัมอยู่ทั้งสองด้านของกล่อง Vacuum

★3.2.11 วัสดุประปาขอบ สปองความหนาแน่นสูง

3.3 ปั๊มดูดฝุ่น

3.3.1 ความกระชับกําลัง: 220V 50/60Hz

3.3.2 ความดันการออกแบบ: 92kPa

3.3.3 ประเภทของปั๊ม: ปั๊มสูบสูบไฟฟ้าที่มีพัดลม

3.3.4 อัตราการไหล: 200L/นาที

3.3.5 น้ําหนัก: ไม่เกิน 10.5 kg

3.3.6 พลังงาน: ไม่เกิน 450w

3.3.7 เสียงเครื่อง: ≤58dB

4ความต้องการการตั้งค่า

4.1 ปั๊มดูดฝุ่น: 1pc

4.2 หม้อผสมกระโปรงและกระโปรงกล่องว่าง: 1 ชุด

4.3 กล่องเชื่อมฟิลเล็ต: 1 ชุด

4.4 ท่ออากาศอ่อน: 1 ชุด

4.5 แบตเตอรี่ปั๊มสูบสูบพลังงาน: 1pc

4.6 คู่มือ: 1 ฉบับ

4กล่องส่ง: 3 ชิ้น
