HCDX-C300S เครื่องตรวจสอบความบกพร่องในโค้ลแม่เหล็กประเภท 300 มม.

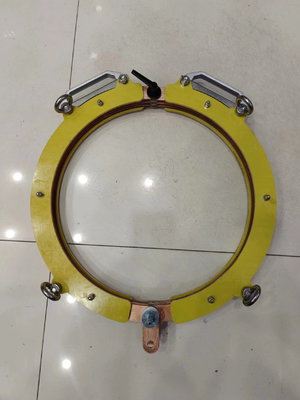

HCDX-C300S เครื่องตรวจสอบความบกพร่องในโค้ลแม่เหล็กขนาด 300 มม แบบเปิด-ปิด

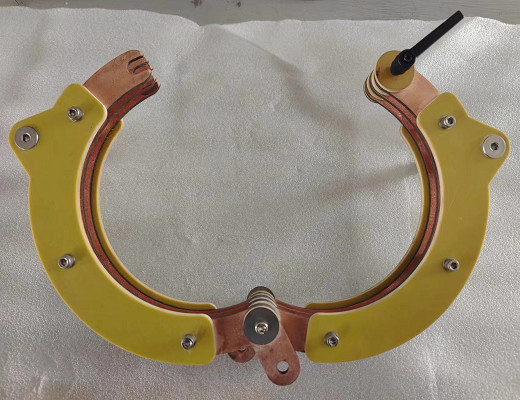

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแบบเปิด-ปิด ทําให้ชิ้นงานสามารถเข้าในโค้ลได้ง่ายขึ้น

I ปริมาตรหลัก

II การนําเสนอหน้าที่

1, Magnetization - เริ่มสนามไฟฟ้าแม่เหล็กเพื่อแม่เหล็กชิ้นงาน;

2, Demagnetization - สนาม demagnetization เริ่ม demagnetizing ชิ้นงาน;

3, เตือนอุณหภูมิเกิน - สายโค้ลมีเซ็นเซอร์อุณหภูมิ 75 °C ภายใน. เมื่ออุณหภูมิที่กําหนดได้เกิน มันเข้าสู่สภาพป้องกัน

III การติดตั้งและการใช้งาน

การติดตั้ง:

1- อุปกรณ์จะติดตั้งในสภาพแวดล้อมแห้ง โดยไม่มีฝุ่นโลหะ ก๊าซที่กัดสนอง และสิ่งของที่เผาไหม้และระเบิด

2- อุณหภูมิของสื่อรอบตัวไม่ต่ํากว่า - 10 °C และไม่สูงกว่า + 40 °C

3ความชื้นของอากาศไม่เกิน 85%

4. การเชื่อมต่อท่อและสายไฟระหว่างอุปกรณ์ติดตั้งและอุปกรณ์ช่วยแต่ละอย่างจะต้องเชื่อมต่อตามป้ายการชี้แจงและฐานปุ่ม

5. พลังงานประปา (พลังงานประปา แหล่งอากาศ เป็นต้น ตามสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน) และเปลือกอุปกรณ์ติดดินได้อย่างน่าเชื่อถือ

การใช้งาน:

1. หลังจากที่อุปกรณ์ถูกติดตั้งไว้ในที่แรกตรวจสอบว่าสายเชื่อมและสกรูที่ติดตั้งทั้งหมดจะปลดและตก

2. ใช้อุปกรณ์เพื่อวัดว่าความดันที่ปลายบนของสวิทช์หลักของเครื่องตอบสนองความต้องการของสิ่งแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน

3. ตรวจสอบการกระทําหน้าที่แต่ละอย่าง โดยกดหรือสลับสวิทช์หน้าที่แต่ละอย่างด้วยมือ และการกระทําหน้าที่ของอุปกรณ์แต่ละอย่างจะต้องดําเนินการตามนั้น

4การตรวจสอบผลการลดแม่เหล็ก: ตรวจสอบว่าแม่เหล็กที่เหลือหลังจากลดแม่เหล็กตรงกับความต้องการหรือไม่

5หลังจากผ่านการใช้งานและการตรวจสอบ อุปกรณ์สามารถนําไปสู่การผลิต

IV การบํารุงรักษาประจํา

หลังจากที่อุปกรณ์ถูกใช้แล้ว ต้องดําเนินการต่อไปนี้

1. ปิดสวิทช์ไฟฟ้าและตัดไฟฟ้าของอุปกรณ์

2. ตัดสวิทช์หลักของพลังงานภายนอก;

3. ทําความสะอาดคราบน้ํามันบนพื้นผิวโค้ลและรักษาอุปกรณ์ทั้งหมดสะอาด

4. ตรวจสอบสายเชื่อมวงจร, สายเคเบิลและเครื่องประกอบสําหรับการปลดและการเก่าภายในหนึ่งเดือน

5. ตรวจสอบว่าความเข้มข้นของหมุนเวียนแม่เหล็กตรงกับมาตรฐานทุกวัน

6. การล้างน้ํามันบนพื้นผิวของอุปกรณ์ต้องใช้น้ํามันเฉลี่ย

7. ถ้าเปลือกถูกทําลาย มันถูกห้ามที่จะใช้ต่อไป

6, หลักการตรวจสอบความบกพร่อง

หลักการของไฟฟ้าแม่เหล็ก

กระแสแม่เหล็กสร้างสนามแม่เหล็กไฟฟ้าผ่านพื้นผิวของชิ้นงานแม่เหล็กเหล็ก (AC และครึ่งคลื่น DC มีผลผิวหนัง)ความเป็นอยู่ของความบกพร่องจะตัดเส้นแรงแม่เหล็ก, สร้างสนามแม่เหล็กรั่วและซับซ้อนอนุภาคแม่เหล็กอนุภาคแม่เหล็กสะสมเพื่อสร้างรอยแม่เหล็กการมีอาการบกพร่องสามารถตัดสินได้โดยการสังเกตรอยแม่เหล็ก (รอยแม่เหล็กเป็นอาการบกพร่องที่เพิ่มขนาด).

วิธีการแม่เหล็กระยะยาว

นั่นก็คือ, โดยใช้วิธีการโค้ล, ชิ้นงานถูก threaded ในโค้ลหรือวางระหว่างยางแม่เหล็กประกอบด้วยโค้ลสอง. เมื่อกระแสไฟฟ้าถูกนําไปยังโค้ล,สนามแม่เหล็กแนวนอนถูกผลิตในโค้ลและผ่านไปตามแกนยาวของชิ้นงานเพื่อตรวจสอบรอยแตกรอบ.
