HPA-22T1 ระบบการถ่ายภาพฉายเสียง 3 มิติในเวลาจริง

HPA-22T1 ระบบการถ่ายภาพฉายเสียง 3 มิติในเวลาจริง

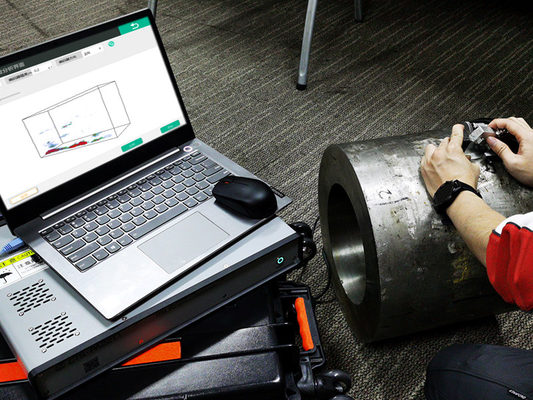

HPA-22T1 เป็นระบบตรวจจับภาพฉายาฉายาฉายาฉายาฉายาฉายาฉายา (TFM) ที่รวดเร็ว 64 ช่องใหม่ที่พัฒนาโดยอิสระโดยบริษัทของเรา The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

แพลตฟอร์มเมทาข้อมูล RF ระบบเรียงระยะอุตสาหกรรม ที่สามารถประมวลผลข้อมูลเดิมทั้งหมดโดยตรงผ่านคอมพิวเตอร์

รายละเอียด:

ลักษณะ:

• รูปแบบอัลกอริทึมการสร้างใหม่ Total Focusing (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 ช่องทางฮาร์ดแวร์แบบเรียงเรียงแบบขั้นตอนแบบตรงกันอย่างสมบูรณ์
  ด้วยช่องทางฮาร์ดแวร์ 64 ช่องทางที่พร้อมกันอย่างสมบูรณ์แบบ สามารถรวบรวมข้อมูล FMC ของคลื่นประเภท A ได้ถึง 4096 ช่องทางในเวลาจริง ด้วยความลึกในการเก็บตัวอย่าง 2 เมตร
• การตรวจจับภาพในเวลาจริง (TFM)

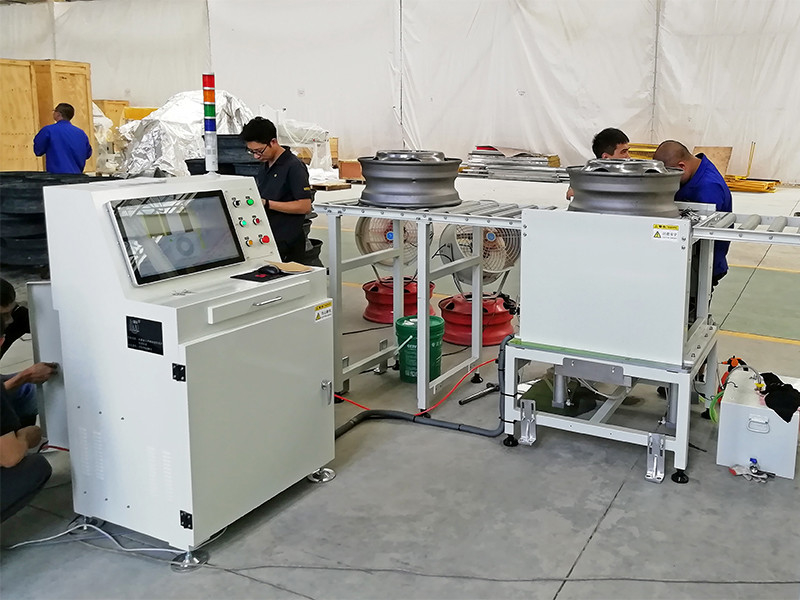

  สนับสนุนการตรวจจับภาพรวดเร็วของวัสดุประกอบอากาศ สายทางรถไฟความเร็วสูง สะบัดกระดุมล้อและแกนของล็อกโมติวไฟฟ้า โบลต์ใบลมและผนังหนา สะบัดกระดุม
• การถ่ายภาพด้วยการสแกน C เร็ว
  โดยใช้ 2D Total Focusing (TFM) ร่วมกับการตั้งตําแหน่ง Encoder สามารถทําภาพ C-scan รวดเร็วได้สําหรับวัสดุที่ตรวจพบ
• โมดูล 3 มิติการตั้งสมาธิคลื่นข้าม (TFM)
  โดยใช้เครื่องตรวจสอบแบบสองมิติและสานที่เกี่ยวข้อง สามารถตรวจจับพื้นที่ผสมผสานได้ในเวลาจริง เพื่อสร้างการแสดงภาพกราฟิก 3 มิติแบบสเตียโรสโกปิก3D-TFM รวมไปกับเครื่องปรับรหัสสามารถสร้างภาพการตรวจจับ 4D ที่เข้าใจและโปร่งใสของพื้นที่ผสม.
• โหมด 3D-TFM หลายแบบ
  หลากหลายวิธีการแก้ไข TFM สําหรับการท่อและการเหมืองท่อ; เป็นทางเลือกที่เหมาะสมสําหรับการตรวจสอบ RT ของท่อเหล็กไร้สแตนเลส austenitic ขนาดกลางและผนังหนา
• การตรวจจับ 4 มิติในเวลาจริง
  3D-TFM ร่วมกับเครื่อง Encoder เพื่อสร้างภาพการตรวจจับ 4D ในเวลาจริง และความเร็วการสแกนสูงถึง 100 mm / s
• การตรวจจับ TFM ของชิ้นงานพิเศษ
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• การเก็บข้อมูลเดิมและการสร้างรายงาน
  ระบบนี้ให้ฟังก์ชัน เช่น การเก็บข้อมูลเมทริกซ์เต็มเดิม และการเก็บผลการทดสอบ การวิเคราะห์ปริมาณของตําแหน่งความบกพร่อง เป็นต้นสามารถให้รายงานการทดสอบตามรูปแบบรายงานที่ผู้ใช้ต้องการ.
