รายละเอียดสินค้า:
|
| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| เน้น: | 25-10KHz ระบบความรุนแรง,ระบบความรุนแรงหลายช่อง |
||

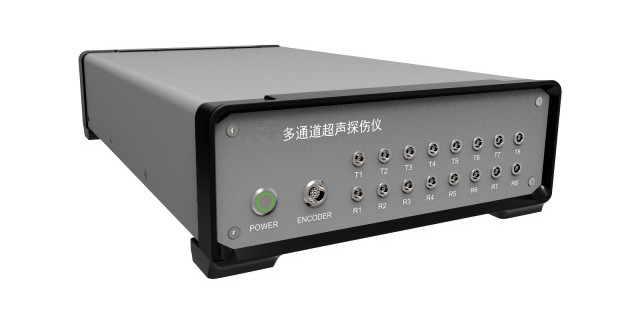

HFD-UT8Cระบบฉีด ultrasonic หลายช่อง
HFD-UT2C/UT4C/UT8C/1616C/UT40C ซีรีส์คือใหม่ของเราหลายช่องข้อมูล ultrasonic การประกอบข้อมูลและพัฒนารองพื้นที่การรับสัญญาณสะท้อนเสียง, การขยาย, การรับและการประมวลผล ADนอกจากนี้มันยังให้การพัฒนารองสําหรับผู้ใช้ในการพัฒนาโปรแกรมใหม่ - การประมวลผลของข้อมูลบันทึกโดย HFD-UT2C ~ UT40C ทําให้ผู้ใช้สามารถปรับปรุงฟังก์ชันและอินเตอร์เฟส, แล้วนํามันเข้าสู่ระบบ เพื่อสร้างระบบการใช้งานความรุนแรง
HFD-UT8C หมายถึงเครื่องมีช่อง UT 8 ช่อง และช่องสามารถปิดได้
* หมายเหตุ: หากต้องการช่องทางมากกว่านี้ กรุณาพิจารณา HFD-UT40C ซึ่งรองรับช่องทาง 40 UT
รายละเอียด:
| ผู้ออก | |
| PRF | 25~10KHz |
| โวลเตชั่น | คลื่นสี่เหลี่ยมลบ -25V-300V |
| ความกว้างของกระแทก | 30-1000 น.5 น ขับ |
| ตัวกระตุ้น | อินเตอร์เนอร์ / อินเตอร์เนอร์ / เอ็นโคเดอร์ |
| เครื่องรับ | |
| ความผิดพลาดความตรงข้าม | ≤ 0.4% |
| ความผิดพลาดทางเส้นตรงตั้ง | ≤ 3% |
| ความรู้สึกเกิน | ≥ 56dB เมื่อใช้โซน 2.5P20 ในการตรวจพบบล็อก 200 มม. |
| ปรับความหนาว | 400, 80 |
| อัตราการเก็บตัวอย่าง | 100M |
| ความถี่ในการทํางาน | 0.515MHz |
| ประโยชน์ | 0.0 ราคา 110.0dB |
| เครื่องกรอง | แบนด์กว้างและแบนด์แคบ |
| การแก้ไข | โบสิต เนเกกติฟ ฟูลเพลย์ RF สเปคเตอร์ |
| การสื่อสารข้ามช่อง | > 60dB |
| สัญญาณเข้าสูงสุด | 14VPP |
| ประกอบ | 0.0 หมื่นมิลลิเมตร (เหล็กคลื่นยาว) ปรับต่อเนื่อง ขั้นตอน 0.1 มิลลิเมตร |
| ความช้าในการแสดง | 0999.9μs |
| การสลับการแสดง | -7.5 ‰ 3000μs |
| การประมวลผลสัญญาณ | |
| ประตู | A,B |
| ประตูจุดเริ่มต้น | วงกว้างทั้งหมด |
| ความกว้างประตู | จุดเริ่มต้นถึงระยะเต็ม |
| ความสูงประตู | 5~95% |
| รูปแบบการทดสอบ | โฟรนเทียร์ พิก |
| การแสดงข้อมูล | การอ่านในประตู: ระยะและเส้นทางเสียง |
| การวัดความละเอียด | 0.1 มม. |
| ระบบ/อื่นๆ | |
| การบริโภคพลังงาน | 15W,แตกต่างกันตามการตั้งค่า |
| การส่งข้อมูล | 1000M Ethernet |
| มุม | L-Scan -75°+75° เดินไป 01, 1, 10 ปรับ; S-สแกน -75° ✅+75°, ขั้นตอนอัตโนมัติการปรับปรุง |
| ขนาด | 188 × 238 × 403; 100 × 200 × 300 |
| ท่าเรือ | Q5 |
| Port Encoder | 2 เครื่องรหัสเพิ่ม |
| Port USB | 2 |
| Port I/O | ประเภทกลม |
| Net Port | 100M/1000M Ethernet |
| Port Debug | ส.ส. |
หลักการโครงสร้าง:

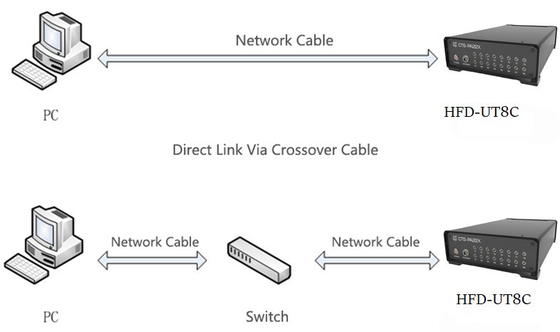

HFD-UT8C เป็นโมดูลอิสระ ซึ่งเชื่อมต่อกับโฮสต์การติดตามผ่านสายเครือข่ายโปรแกรมที่ทํางานบนโฮสต์การติดตามส่งคําสั่งไปยัง HFD-UT8C ผ่านอินเตอร์เฟสเครือข่าย, และรับข้อมูลที่กลับมาจาก HFD-UT8C ตามที่แสดงในรูปด้านล่าง
ลักษณะ:
การพัฒนาในระยะหลัง
คุณลักษณะ ทาง ร่างกาย ที่ ดีเยี่ยม
