รายละเอียดสินค้า:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| ความแม่นยำในการวัด: | แกน x 200 มม. | Residual value noise: | ≤0.005μm |
| พลัง: | AC 220V ± 10% 50Hz | Meas. Speed: | 0.02mm to 4.0mm/s |
| เน้น: | เครื่องทดสอบวงจร,เครื่องทดสอบความหยาบคาย,เครื่องทดสอบความหยาบคายและลักษณะ |
||

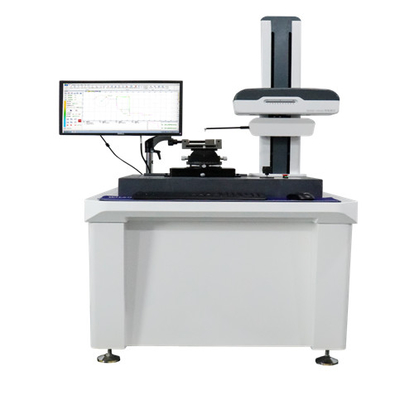

SRT-680G เครื่องทดสอบความหยาบและลักษณะ
หลักการวัด
● พิกัดคาร์เตเซียน สายสติลัส
● สายการนําอากาศลอยความละเอียดสูง ฐานวัดของพิกัด X เพื่อรับประกันความแม่นยําการเคลื่อนไหวเส้นตรงในทิศทาง X
● เซ็นเซอร์ดิจิตอลความละเอียดสูง เพื่อรับสัญญาณของพิกัด Z สําหรับการวัดโปรไฟล์ของชิ้นส่วนเครื่องจักรกลที่แม่นยําต่างๆ
● โปรแกรม การ วัด ที่ ใช้ คอมพิวเตอร์ และ หน้าต่าง เพื่อ จัด การ ข้อมูล การ วัด
ปฏิบัติหน้าที่หลัก
มิติ:มีระยะแนวราบ, ระยะแนวตั้ง, ระยะเส้นตรง, แพร่รัศมีและกว้าง
มุม: มุมแนวราบ มุมตั้ง มุมข้าม
ความอดทนตําแหน่ง: มีความพร้อมและความตั้ง
ความอดทนรูปแบบ: มีรูปแบบเส้นตรง, รางวัล, ลักษณะวงกลม
การผลิตอุปกรณ์ช่วย: มีจุดช่วย, เส้นช่วย, วงกลมช่วย
ความหยาบ: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOเป็นต้น
ความคลื่น:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq เป็นต้น
รูปทรงเดิม Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) เป็นต้น
ปริมาตรหลัก
| รายการ | ปริมาตร | การแก้ไข | |
ระยะการวัด | แกน X | 200 มม. | 0.1μm |
| ความตรง | 0.6μm / 100mm | -------- | |
| Z1 ((ระยะ) เซนเซอร์ | 40mm ((การปรับระยะความหยาบ) | 0.05μm | |
| Z ความสูง | 550 มม. | สายพาน | |
| ขั้นต่ําหลุมภายใน | 30 มม (กว้างภายในที่เล็กกว่าสามารถวัดได้โดยใช้เข็มวัดที่เล็กกว่า) | ---------- | |
| ความแม่นยําเชิงเส้น | ≤±(1+I0.12HI) μm | - ------ | |
| อาร์ค | ≤(1.2+R/8) | 2mm | |
มุม | ≤ ± 1′ | บล็อกมุม 60°,90° ความยาวการเก็บตัวอย่างของมุม:5mm | |
| ความหยาบคาย | ค่าเหลือของเสียง | ≤ 0.005μm | λc:00.08 มิลลิเมตร ความเร็วการทดสอบ 0.1 มิลลิเมตร/วินาที วัดคริสตัลเรียบ |
| Z1 ((ระยะ) เซนเซอร์ | ระยะทางที่มีประสิทธิภาพ ± 3mm | ความหยาบของพื้นที่โค้งสามารถวัด | |
| ความซ้ําของการวัดความหยาบ | 1δ≤2nm | Ra 0.35-0.5μm บล็อกการปรับคลื่นสี่เหลี่ยม | |
| ความผิดพลาดในการแสดง | ± 5% | มาตรฐานแห่งชาติ | |
| ความมั่นคงเชิงชี้วัด | ≤ ± 7% | มาตรฐานแห่งชาติ | |
| การวัดความซ้ํา | ± 3% | มาตรฐานแห่งชาติ | |
| การแก้ไข | 0.1μm | ---------- | |
| เซนเซอร์ | ประเภท | เซ็นเซอร์เกรทดิจิตอล | ----------- |
| การแก้ไข | 0.05μm | ------- | |
| ความยาวของการประเมิน | λc × 34,5,6,7 | --------- | |
| ความยาวคลื่นตัด | 0.025,0.08,0.25,0.8,2.5,8mm | ---------- | |
| ความสามารถในการปีน | 77° ((ด้านบน), 88° ((ด้านล่าง) | ------- | |
| ขนาด ความเร็ว | 0.02mm ถึง 4.0mm/s | ---------- | |
| Meas โหมด | เซนเซอร์เคลื่อนที่ | -------- | |
| XZ1Z | เครื่องควบคุมไฟฟ้าสามแกน | มันสามารถควบคุมโดยเครื่องควบคุมโปรแกรม | |
| พลัง | AC 220V ± 10% 50Hz | ------- | |
| สภาพแวดล้อม | (RH): < 85% 20°C ± 2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS> 50Hz 5.0μm/s | ||

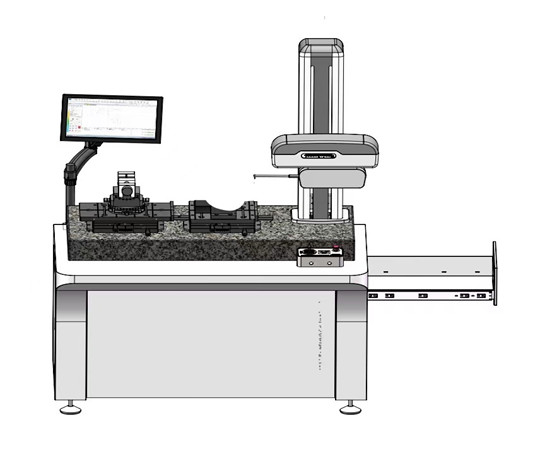

การตั้งค่าหลัก
อินเตอร์เฟซของซอฟต์แวร์
ขนาดของอุปกรณ์
| (สินค้า) | (การบรรจุ) | (Wt.kg) | (CBM m3) | ||||||
| Lx | ลี | Lz | Wt ((kg) | Lx | ลี | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
ความต้องการการใช้งาน
พลังงาน: AC 220V ± 10% 50Hz
ความต้องการสภาพแวดล้อม: ((T):10?? 30°C, ((RH):<85%, ไม่มีการสั่นสะเทือนที่ชัดเจน, การติดดินอิสระ
การทดสอบรูปถ่ายข้อมูล
