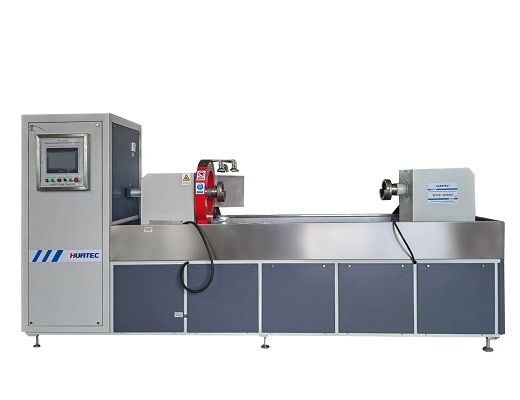

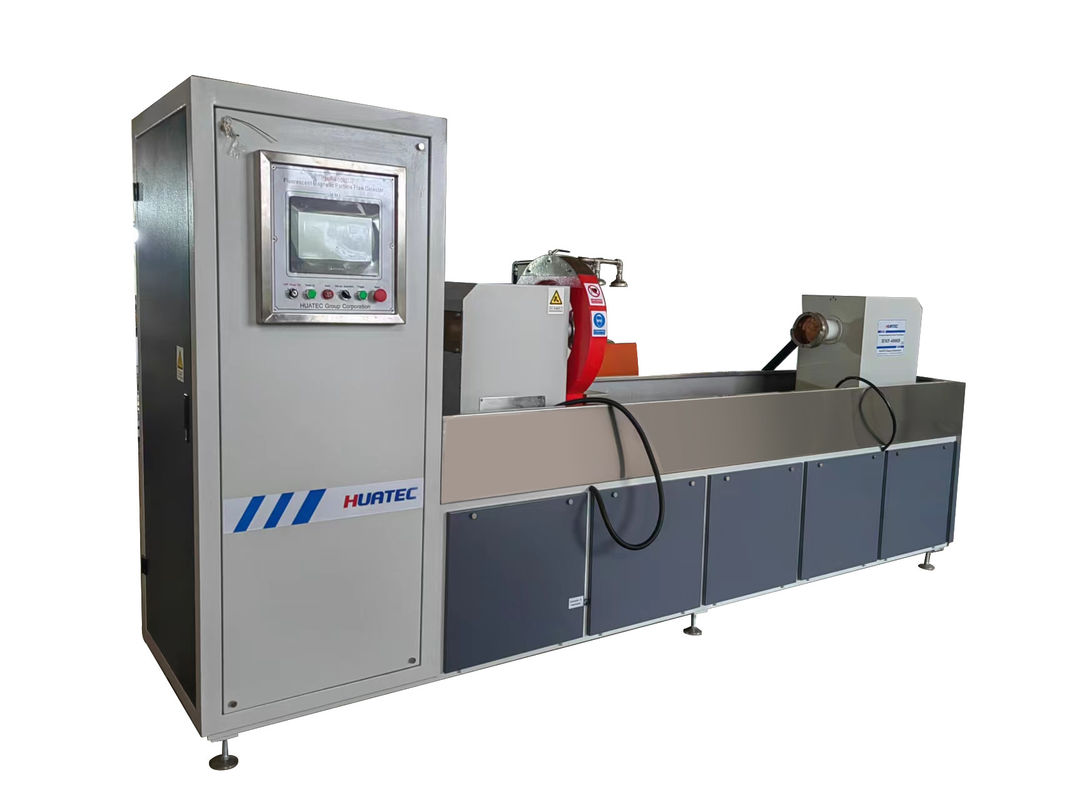

HMP-4000D เครื่องตรวจสอบความผิดพลาดอนุภาคแม่นยําสูง

เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กความแม่นยำสูง HMP-4000D

1. คำอธิบายส่วนประกอบของอุปกรณ์

1.1 ข้อมูลทั่วไปของอุปกรณ์

อุปกรณ์เป็นเครื่องจักรเดี่ยว การโหลดและขนถ่ายด้วยมือ อุปกรณ์ใช้การจับยึดแบบแท่ง เทคโนโลยีการทำให้เป็นแม่เหล็กแบบผสม การจับยึดด้วยอิเล็กโทรดด้านขวาด้วยระบบนิวแมติก ระยะการจับยึด 0-50 มม. การลดทอนสนามแม่เหล็กอัตโนมัติ การฉีดพ่นอัตโนมัติ การกู้คืน การกวน และการกรองสารแขวนลอยแม่เหล็ก ชิ้นทดสอบชนิด A เบอร์ 2# (30/100) ที่มีความไวแม่เหล็ก แสดงผลอย่างชัดเจน

ส่วนประกอบหลักของอุปกรณ์ ได้แก่ ระบบจับยึด ระบบแหล่งจ่ายไฟทำให้เป็นแม่เหล็ก ระบบควบคุมไฟฟ้า ระบบกู้คืนการกวนและการกรองสารแขวนลอยแม่เหล็ก ระบบลดทอนสนามแม่เหล็ก ไฟสีดำ ห้องมืด และอื่นๆ

1.2 ระบบจับยึด:

1.2.1 อุปกรณ์ออกแบบกลไกการจับยึดแนวนอน ระยะการจับยึด 0-1500 มม. สามารถรองรับความยาว 1500 มม. เส้นผ่านศูนย์กลางภายนอกไม่เกิน 250 มม. สำหรับความต้องการในการตรวจสอบชิ้นงาน ขดลวดทำให้เป็นแม่เหล็กตามยาวมีสองขดลวด อยู่คนละด้าน ขับเคลื่อนด้วยกระบอกสูบ และสามารถเคลื่อนที่เข้าเพื่อเพิ่มประสิทธิภาพการทำให้เป็นแม่เหล็กของชิ้นส่วนตามแกนยาว

1.2.2 อุปกรณ์ใช้วิธีการแท่งพิเศษ (mand-rod method) เพื่อทำการทำให้เป็นแม่เหล็กตามแนวเส้นรอบวงของชิ้นงานผ่านวิธีการแท่ง และตรวจสอบรอยแตกละเอียดแบบรัศมีต่างๆ ที่อาจมีอยู่บนพื้นผิวด้านในและด้านนอก การทำให้เป็นแม่เหล็กตามยาวของชิ้นงานจะทำโดยใช้วิธีขดลวด และตรวจสอบรอยแตกละเอียดแบบวงแหวนต่างๆ ที่อาจมีอยู่บนพื้นผิวของชิ้นงาน

1.2.3 เพื่อให้แน่ใจว่าการวางตำแหน่งชิ้นงานมีความแม่นยำตามข้อกำหนดการจับยึดของอุปกรณ์ อุปกรณ์ได้รับการออกแบบด้วยอุปกรณ์ปรับความสูงส่วนกลาง

1.2.4 สามารถทำให้เป็นแม่เหล็กตามแนวเส้นรอบวงและตามยาวได้ตามลำดับ เพื่อตรวจสอบรอยแตกตามแนวขวางและตามยาวที่อาจมีอยู่บนพื้นผิวด้านในและด้านนอกของชิ้นงานตามลำดับ นอกจากนี้ยังสามารถทำการทำให้เป็นแม่เหล็กแบบผสม (พร้อมกัน) ของชิ้นงานได้ในเวลาเดียวกัน และตรวจสอบข้อบกพร่องที่ละเอียดอ่อนต่างๆ ที่อาจมีอยู่บนพื้นผิวด้านในและด้านนอกของชิ้นงานได้อย่างครอบคลุมในครั้งเดียว

1.2.5 มีแท่นทำงานออกแบบไว้ด้านหน้าของโต๊ะทำงาน สะดวกสำหรับการโหลดและขนถ่าย

1.3 ระบบควบคุมแหล่งจ่ายไฟทำให้เป็นแม่เหล็ก:

อุปกรณ์ใช้โหมดการทำให้เป็นแม่เหล็กแบบ AC แหล่งจ่ายไฟทำให้เป็นแม่เหล็กอิสระสองชุดในทิศทางตามแนวเส้นรอบวงและตามยาว และหม้อแปลงหลักสองตัวจ่ายกระแสไฟฟ้าทำให้เป็นแม่เหล็กตามลำดับ ใช้เทคโนโลยีตัวแปลงโมดูลควบคุมเพื่อควบคุมขนาดของกระแสวงจร และส่งแรงดันไฟฟ้าแยกไปยังอิเล็กโทรดและขดลวดแกนเหล็ก ขนาดกระแสสามารถปรับได้อย่างต่อเนื่องและตั้งค่าเครื่องมือที่สอดคล้องกันเพื่อระบุ เพื่อให้แน่ใจว่าชิ้นงานได้รับความเข้มของการทำให้เป็นแม่เหล็กที่กำหนด มีฟังก์ชันควบคุมเฟสเมื่อปิดเครื่อง เพื่อรักษาค่าสนามแม่เหล็กตกค้างให้คงที่ สามารถใช้สำหรับการตรวจจับข้อบกพร่องด้วยวิธีสนามแม่เหล็กตกค้าง

1.4 ระบบควบคุมไฟฟ้า (หน้าจอสัมผัสเป็นทางเลือก รวมถึง * ตัวเลขที่เกี่ยวข้องกับการเลือกหน้าจอสัมผัสด้านล่าง):

1) ระบบควบคุมไฟฟ้าควบคุมโดย PLC รวมถึงโมดูลควบคุมและอุปกรณ์ป้องกัน อุปกรณ์ทริกเกอร์ควบคุมกระแสไฟฟ้า แอมมิเตอร์ ปุ่มควบคุมและไฟแสดงสถานะ มอเตอร์ กระบอกสูบ การเชื่อมต่อคู่ วาล์วโซลินอยด์ สวิตช์ลม รีเลย์กลาง และอุปกรณ์ควบคุมอื่นๆ

2) ตามที่ทั้งสองฝ่ายยืนยันผ่านการเจรจา อุปกรณ์ใช้การออกแบบแบบบูรณาการทางกลและไฟฟ้า และกล่องควบคุมการกระจายพลังงานจะอยู่ที่ด้านหลังของอุปกรณ์ การทำงานปิดเครื่องพื้นฐานจะดำเนินการบนพื้นผิวด้านหน้าของตู้ ประตูตู้มีตัวล็อคป้องกันฝุ่น ระบบกรอง ระบบระบายความร้อนด้วยอากาศ ฯลฯ ผู้จัดจำหน่ายต้องรับประกันความปลอดภัยทางไฟฟ้าและการบำรุงรักษาการบูรณาการทางกลและไฟฟ้า

3) นอกเหนือจากการทำงานอัตโนมัติแล้ว อุปกรณ์ยังมีปุ่มฟังก์ชันแบบแมนนวลสำหรับฟังก์ชันต่างๆ ซึ่งสามารถดำเนินการด้วยตนเองได้: การจับยึดชิ้นงาน (นิวแมติก) การฉีดพ่น การทำให้เป็นแม่เหล็ก การคลายชิ้นงาน (นิวแมติก) และการดำเนินการอื่นๆ

4) สามารถใช้แผงวงจรตามแนวเส้นรอบวงและตามยาวร่วมกันได้

5) สามารถปรับเวลาการทำให้เป็นแม่เหล็กและช่วงเวลาการทำให้เป็นแม่เหล็กได้

6) พร้อมสวิตช์เท้า การเริ่มโปรแกรมอัตโนมัติสามารถควบคุมได้ด้วยปุ่ม "เริ่มอัตโนมัติ" หรือสวิตช์เท้า

7) โครงอุปกรณ์มีการต่อสายดินอย่างน่าเชื่อถือ และความต้านทานฉนวนของเครื่องจักรทั้งหมด ≥2MΩ

8) อุปกรณ์มีการป้องกันความปลอดภัยและฟังก์ชันการเตือนที่สมบูรณ์แบบ

*9) การใช้หน้าจอสัมผัสเพื่อตั้งค่ากระแสล่วงหน้า คุณสามารถตั้งค่ากระแสล่วงหน้า ติดตามกระแสโดยอัตโนมัติ ค่าความผิดพลาดไม่เกิน 5%

*10) การเตือนอัตโนมัติและการแสดงคำเตือนเมื่อกระแสไฟฟ้าผิดปกติหรือขาดหายไป

*11) พร้อมฟังก์ชันจัดเก็บกระบวนการทำให้เป็นแม่เหล็ก 30 กลุ่ม สามารถจัดเก็บตามแนวเส้นรอบวงและตามยาวแยกกันได้

12) ใช้ส่วนประกอบ Omron PLC, Italian ST, STM หรือแบรนด์ Chint ที่มีชื่อเสียงในประเทศ เพื่อรับประกันคุณภาพของเครื่องจักรทั้งหมด

*13) พร้อมฟังก์ชันสิทธิ์รหัสผ่านของผู้ปฏิบัติงาน เพื่อให้แน่ใจว่าบุคลากรที่ไม่มีสิทธิ์ที่เกี่ยวข้องไม่สามารถแก้ไขหรือใช้งานอุปกรณ์ได้

1.5 ระบบกู้คืนการกวนและการกรองสารแขวนลอยแม่เหล็ก:

1) ระบบกู้คืนการกวนและการกรองสารแขวนลอยแม่เหล็กประกอบด้วย: ถังเก็บของเหลว ถังเก็บสารละลาย ปั๊มฉีด ปั๊มกวน ตะแกรงกรอง ท่อ ฯลฯ

2) สารแขวนลอยแม่เหล็กจะถูกเก็บไว้ในถังเก็บสารละลาย พร้อมอุปกรณ์กรองเพื่อให้แน่ใจว่าหัวฉีดไม่ถูกอุดตันหลังจากการฉีดพ่น อุปกรณ์กรองควรอยู่ลึกในสารแขวนลอยแม่เหล็กเพื่อป้องกันไม่ให้อุปกรณ์กรองอุดตันและทำให้ปั๊มฉีดเสียหาย มีอุปกรณ์กวนอัตโนมัติในกล่องเก็บสารละลาย

3) สารแขวนลอยแม่เหล็กจะถูกฉีดพ่นโดยหัวฉีดหลายหัวพร้อมกันเพื่อให้แน่ใจว่าชิ้นงานเปียกทั่วถึง

4) มีการออกแบบวาล์วกันกลับในท่อฉีดสารแขวนลอยแม่เหล็กเพื่อป้องกันฟองอากาศที่เกิดจากการไหลย้อนกลับของสารแขวนลอยแม่เหล็ก

5) หัวฉีดสารแขวนลอยแม่เหล็กแต่ละหัวควรเปิดและปิดได้สะดวก และตำแหน่งการฉีดพ่น ขนาดการไหล และแรงดันสามารถปรับได้

6) มีปืนฉีดแบบแมนนวลติดตั้งอยู่ที่ด้านหน้าของเครื่อง

7) สารแขวนลอยแม่เหล็กจะต้องไม่ถูกฉีดพ่นหรือรั่วไหลออกนอกอุปกรณ์

1.6 ไฟสีดำ:

1.6.1 อุปกรณ์ฟลูออเรสเซนต์ใช้ไฟสีดำ LED DG-6K กำลังสูง

1.6.2 ติดตั้งและแขวนไว้ด้านหน้าสถานีทำให้เป็นแม่เหล็กที่ด้านบนของห้องมืด เพื่ออำนวยความสะดวกในการหมุนและสังเกตชิ้นส่วนที่ขับเคลื่อนโดยรถลากหลังจากการทำให้เป็นแม่เหล็กของชิ้นงานเสร็จสมบูรณ์

1.6.3 ความสว่างของรังสีอัลตราไวโอเลต: ความสว่างไม่น้อยกว่า 6000 uw/cm2 อายุการใช้งานไม่น้อยกว่า 10000 ชั่วโมง

1.6.4 สามารถครอบคลุมชิ้นส่วนขนาด 1000 มม. ได้อย่างเต็มที่

1.7 ห้องมืด (ระบบไฟส่องสว่างและระบายอากาศ)

1) ด้านซ้าย ด้านขวา ด้านบน และด้านหลังของห้องมืดจะปิดด้วยแผ่นเหล็กคุณภาพสูงตามขนาดของฐาน และในขณะเดียวกัน เพื่อความสะดวกในการบำรุงรักษา ประตูนิรภัยแบบเปิด-ปิดได้ ด้านหน้ายื่นออกไป 650 มม. และใช้ม่านกันแสงเพื่อป้องกันแสง ม่านกันแสงใช้ผ้าม่านกันแสงสีดำคุณภาพสูง

2) ระบบไฟส่องสว่างเป็นหลอดฟลูออเรสเซนต์ ติดตั้งอยู่ภายในด้านบนของห้องมืดเพื่อให้แสงสว่างสำหรับการทำงาน

3) ติดตั้งพัดลมระบายอากาศในห้องมืดเพื่อให้แน่ใจว่าอากาศหมุนเวียนโดยไม่ส่งผลกระทบต่อการป้องกันแสงภายนอก

4) ห้องมืดใช้การเคลือบสีสเปรย์ โครงสร้างโดยรวมของห้องมืดมีความกะทัดรัดและรูปลักษณ์สวยงาม

1.8 ระบบลดทอนสนามแม่เหล็กอัตโนมัติ:

ระบบลดทอนสนามแม่เหล็กอยู่ที่ตำแหน่งเดิมของการทำให้เป็นแม่เหล็ก การลดทอนสนามแม่เหล็ก และค่าสนามแม่เหล็กตกค้างไม่เกิน 0.2mT

1.9 อื่นๆ

1) การจัดส่งแบบสุ่ม: ดูรายละเอียดในขอบเขตการจัดส่ง

2) การออกแบบและการผลิตอุปกรณ์ต้องเป็นไปตามมาตรฐาน JB/T8290-2011 "เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็ก" และเป็นไปตามเงื่อนไขทางเทคนิคของการตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็ก

2. อุปกรณ์เสริม

3. พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์

# กระแสไฟฟ้าทำให้เป็นแม่เหล็กตามแนวเส้นรอบวง: AC 0-4000A ปรับได้อย่างต่อเนื่องพร้อมการควบคุมเฟสเมื่อปิดเครื่อง

# ศักย์ไฟฟ้าทำให้เป็นแม่เหล็กตามยาว: AC 0- (3000A*6T) 18000AT ปรับได้อย่างต่อเนื่องพร้อมการควบคุมเฟสเมื่อปิดเครื่อง

# ประสิทธิภาพการลดทอนสนามแม่เหล็ก: AC ลดทอนสนามแม่เหล็ก, สนามแม่เหล็กตกค้าง ≤0.2mT

# โหมดการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กตามแนวเส้นรอบวง, การทำให้เป็นแม่เหล็กตามยาว, การทำให้เป็นแม่เหล็กแบบผสมตามแนวเส้นรอบวงและตามยาว; อัตราความผิดพลาดของกระแสไฟฟ้าตามยาว ≤±5%; พารามิเตอร์ขดลวด: 2*3T, เส้นผ่านศูนย์กลางภายใน 350 มม.;

# ความไว: ตามข้อกำหนดกระบวนการ JB/6065-92 "มาตรฐานฟิล์มทดสอบเครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็ก" ฟิล์มทดสอบความไวชนิด A เบอร์ 2# (30/100) วงกลมเต็มและแนวขวางสามารถแสดงผลได้อย่างชัดเจน

# ระยะการจับยึด: 0 มม.-1500 มม.

 # ขนาด: 3900 มม. × 1590 มม. × 2200 มม.

ลักษณะภายนอกและสีของอุปกรณ์

สีเคลือบภายนอก: RAL7035 อนุญาตให้ชิ้นส่วนที่ซื้อคงสีเดิมไว้
