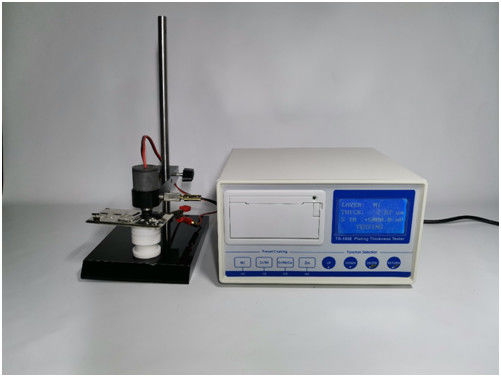

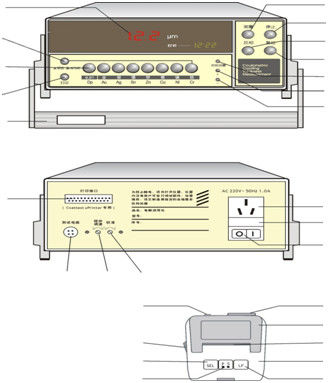

HUATEC TG-100EC โคโลเมตรเครื่องทดสอบความหนา เครื่องวัดความหนาเคลือบโลหะ เครื่องวัดความหนาไฟฟ้า
วิธีการเลือกสารละลายไฟฟ้า
การกําหนดของสารละลายไฟฟ้าและการผสมโลหะและฐานที่ฝาก
|
การเคลือบ
โลหะ
|
ฐาน |
| เหล็ก |
สารประกอบจากโลหะ |
อลูมิเนียม |
นิเคิล |
ผนังหลายชั้น
นิเคิล
|
NdFeB |
| ทอง ((Au) |
|
A1 |
|
A1 |
|
|
| เงิน ((Ag) |
A6 |
A7 |
|
A6 |
|
|
| ทองแดง ((Sn) |
A3 |
A3 |
|
A3 |
|
|
| ซินก ((Zn) |
A8 |
A8 |
A8 |
A8 |
A8 |
A8 |
|
ทองแดง
(Cu)
|
A4 |
A4 |
|
A4 |
|
A4 |
| นิเคิล ((Ni) |
A5 |
A5 |
|
|
|
A10 |
|
โครเมียม
(Cr)
|
A2 |
A3 |
A2 |
A2 |
A2 |
|
วิธีการวัดโลหะ plating ของชั้นเดียว
ตัวอย่าง: การวัดผงซีนกที่มีสีขาว passivation บนสับสราทเหล็ก ความหนาของมันคือ 10μm
- ใช้ยางลบแผ่น passivation บนผิวของ zinc plating ของสินค้าที่จะวัด
- กดหัวทดสอบตั้งบนพื้นผิวของสินค้าที่ต้องการวัด โดยใช้แรงกดที่เหมาะสมจนไม่มีการรั่วไหล
- การเลือกสารแก้วไฟฟ้า A8 จากตารางที่ 2 สําหรับการผสมผสานซิงก์บนพื้นฐานสแตนเลส เซลล์ต้องเต็มด้วย 2 ml ของสารแก้วไฟฟ้า โดยใช้เครื่องหยดน้ําเซลล์จะไม่เต็ม(ระดับของสารละลายอยู่ที่ประมาณ 3 มม. จากช่องเปิดเซลล์)
- ใส่ท่อ pipette ลงด้านล่างของเซลล์การวิเคราะห์ไฟฟ้า ซ้ําดูดหลายครั้งเพื่อกําจัดกระบอกอากาศจากเซลล์ทําให้สารละลายไฟฟ้าเข้าสัมผัสอย่างสมบูรณ์แบบกับแผ่นผสมยาง, ก่อนวางเครื่องปั่นในตําแหน่งที่กําหนด
- กดปุ่ม Zn
- ใส่สล็อปสัญญาณเข้าไปในรูของสกรูของอิเล็กทรอนด์ ติดคลิปสัญญาณสีแดงกับวัตถุเคลือบและแน่ใจว่าการเชื่อมที่ถูกต้องได้รับทํา
- กดปุ่มวัด เครื่องสั่นเริ่มหมุน ขณะที่สัญญาณระดับระฆัง การวัดจะหยุดโดยอัตโนมัติ ความหนา 10 μm ได้ถูกแสดงบนตัวชี้กดปุ่มหยุด.
- กดปุ่มพิมพ์เพื่อรับรายการผลการวัด (ถ้าคุณไม่ต้องการรายการคุณสามารถข้ามขั้นตอนนี้)
- ยกเครื่องปั่น, ทําความสะอาดของสารแก้วไฟฟ้าที่ใช้โดยใช้ท่อ, ยกหัวการทดสอบ, ถอนสินค้าออก
- ทําความสะอาดพื้นผิวภายในของเซลล์และถุงด้วยน้ําล้างและลบ ดูแลให้แน่ใจว่าไม่มีสารออกซิเดชั่นบนมัน ก่อนที่จะเปลี่ยนมันกลับ
หมายเหตุ
เมื่อวัดการเคลือบ Au หรือ Cr (โครเมียมประดับ) กดปุ่ม T และปุ่ม Au หรือ Cr ในเวลาเดียวกัน
|
วิธีการวัดการเคลือบโครเมียมแข็ง
ตัวอย่าง: การวัดของโครเมียมแข็งเคลือบบนพื้นฐานเหล็ก ความหนาของโครเมียมแข็งเคลือบคือ 35μm
- ใช้ยางลบแผ่น passivation บนพื้นผิวของโครเมียม plating ของสินค้าที่จะจะวัด
- กดหัวทดสอบตั้งบนพื้นผิวของสินค้าที่ต้องการวัด โดยใช้แรงกดที่เหมาะสมจนไม่มีการรั่วไหล
- การเลือกสารละลายเอเล็กทรอลิต A2 จากตารางที่ 2 เซลล์ต้องเต็มด้วยสารละลายเอเล็กทรอลิต 2 มิลลิตร โดยใช้เครื่องหยดน้ํา เซลล์จะไม่เต็ม(ระดับของสารละลายอยู่ที่ประมาณ 3 มม. จากช่องเปิดเซลล์)
- ใส่ท่อในด้านล่างของเซลล์การวิเคราะห์ไฟฟ้า ซ้ําดูดหลายครั้ง เพื่อที่จะกําจัดกระบอกอากาศจากเซลล์ทําให้สารแก้วเอเลคโทรลิต ติดต่อกันอย่างสมบูรณ์แบบกับโครเมียม.
หมายเหตุ: เมื่อวัดการเคลือบโครเมียม การวางเครื่องปั่นไม่จําเป็น
- กดการเคลือบ Cr เลือกปุ่มและปุ่มการวัด Cr. (การเคลือบปุ่ม Cr เลือก: --- วัดโครเมียมประดับ --- วัดโครเมียมแข็ง)
- ใส่สล็อปสัญญาณเข้าไปในรูของสกรูของอิเล็กทรอนด์ ติดคลิปสัญญาณสีแดงกับวัตถุเคลือบและแน่ใจว่าการเชื่อมที่ถูกต้องได้รับทํา
- กดปุ่มวัด เครื่องสั่นเริ่มหมุนเมื่อความหนาของ 15μm แสดงบนตัวชี้วัด กดปุ่มหยุดแล้วกดปุ่มพิมพ์ (ถ้าไม่เครื่องทดสอบไม่สามารถทํางานปกติ), ปรับปรุงสารแก้วไฟฟ้า, กดปุ่มการวัดอีกครั้ง การปรับปรุงสารแก้วไฟฟ้า ควรทําด้วยความถี่แม้แต่ 15μm จนกระทั่งการบึมบันทึกความหนาของโครเมียมที่แข็ง plating.
- ทําความสะอาดของสารแก้วไฟฟ้าที่ใช้แล้ว โดยใช้ท่อระบายน้ํา ยกหัวทดสอบขึ้น ถอนของออก
- ทําความสะอาดพื้นผิวภายในของเซลล์และซัคเกจด้วยน้ําล้างและลบ ดูแลให้แน่ใจว่าไม่มีผลิตภัณฑ์ออกซิเดนบนพวกเขา ก่อนที่จะเปลี่ยนพวกเขากลับ
วิธีการวัดการเคลือบหลายชั้น
ตัวอย่าง: การวัดความหนาของฝังหลายชั้นที่ประกอบด้วยทองแดงนิเคิลและโครเมียมบนพื้นฐานเหล็ก ความหนาของชั้นส่วนประกอบคือ 0.4μm โครเมียม, 14μm นิเคิล, 10μm ทองแดง
- ใช้ยางลบหนัง passivation บนพื้นผิวของ plating บนสินค้าที่จะจะวัด
- กดหัวทดสอบตั้งบนพื้นผิวของสินค้าที่ต้องการวัด โดยใช้แรงกดที่เหมาะสมจนไม่มีการรั่วไหล
- การเลือกสารละลายเอเล็กทรอลิต A2 จากตารางที่ 2 เซลล์ต้องเต็มด้วยสารละลายเอเล็กทรอลิต 2 มิลลิตร โดยใช้เครื่องหยดน้ํา เซลล์จะไม่เต็ม(ระดับของสารละลายอยู่ที่ประมาณ 3 มม. จากช่องเปิดเซลล์)
- ใส่ท่อในด้านล่างของเซลล์การวิเคราะห์ไฟฟ้า ซ้ําดูดหลายครั้ง เพื่อที่จะกําจัดกระบอกอากาศจากเซลล์ทําให้สารแก้วเอเลคโทรลิต ติดต่อกันอย่างสมบูรณ์แบบกับโครเมียม.
หมายเหตุ: เมื่อวัดการเคลือบโครเมียม การวางเครื่องปั่นไม่จําเป็น
- กดปุ่มวัด T & Cr
- ใส่สล็อปสัญญาณเข้าไปในรูของสกรูของอิเล็กทรอนด์ ติดคลิปสัญญาณสีแดงกับวัตถุเคลือบและแน่ใจว่าการเชื่อมที่ถูกต้องได้รับทํา
- กดปุ่มการวัด เครื่องสั่นเริ่มหมุน ขณะที่สัญญาณระดับระฆัง การวัดจะหยุดโดยอัตโนมัติ ความหนาของ 0.4μm ได้ถูกแสดงบนตัวชี้กดปุ่มวัดซ้ํา 1 2 ครั้งบันทึกความหนาของโครเมียม plating (ค่าการวัดขึ้นอยู่กับค่าที่ได้รับจากการบันครั้งแรก)
- ทําความสะอาดของสารแก้วไฟฟ้าที่ใช้โดยใช้ pipette โดยไม่ยกมุมของเซลล์ล้างเซลล์ 1 ~ 2 ครั้งด้วยน้ําล้างไอโอเนียซ์ ก่อนที่จะเติมเซลล์ด้วย 2 ml ของสารละลายเอเล็กโทรลิต A5 (ดูตาราง 2), โซลูชั่นเอเลคโทรลิส A5 สําหรับการเคลือบไนเคิลบนพื้นฐานทองแดง) แล้ววางเครื่องปั่นไปยังตําแหน่งที่ให้
- ซ้ําขั้นตอนที่ 7 ตามที่ระบุข้างต้น และบันทึกความหนา 14μm ของแผ่นเคลือบไนเคิล
- ซ้ําขั้นตอนที่ 7, 8 ตามที่ระบุข้างต้น และบันทึกความหนาของ 10μm ของแผ่นทองแดง
- ทําความสะอาดของสารแก้วไฟฟ้าที่ใช้แล้ว โดยใช้ท่อระบายน้ํา ยกหัวทดสอบขึ้น ถอนของออก
- ทําความสะอาดพื้นผิวภายในของเซลล์และถุงด้วยน้ําล้างและลบ ดูแลให้แน่ใจว่าไม่มีสารออกซิเดชั่นบนมัน ก่อนที่จะเปลี่ยนมันกลับ
สูตรและวิธีการเตรียมของสารละลายไฟฟ้า
ความต้องการ: โซลูชั่นของเอเลคโทรลิต จําเป็นต้องเตรียมจากเกรดความบริสุทธิ์ในการวิเคราะห์ของสารเคมีและน้ําระบาย
| สัญลักษณ์ |
ชื่อ |
สูตรโมเลกุล |
วิธีการเตรียม |
| A2 |
กรดฟอสฟอริก |
H3โปรโมชั่น4 |
ใช้น้ําในการละลาย 127 ml H3โปรโมชั่น4ถึง 1000 มิลลิลิตร |
| A3 |
ไฮโดรคลอริกกรด |
HCl |
ใช้น้ําปรับน้ํา 175 ml HCl เป็น 1000 ml |
| A4 |
อัมโมเนียม
ไนตรัต
|
NH4ไม่3 |
ใช้น้ําในการละลายและละลาย 800 กรัม
NH4ไม่3, 10 ml NH3·H20 ถึง 1000 มิลลิลิตร
|
|
อโมเนีย
น้ํา
|
NH3·H2O |
| A5 |
อัมโมเนียม
ไนตรัต
|
NH4ไม่3 |
ใช้น้ําในการละลายและละลาย 400 กรัม
NH4ไม่340 กรัม NaSCN ต่อ 1000 มล.
|
|
โซเดียม
ไทโยไซเนต
|
NaSCN |
| A6 |
ซาเดียมไนเตรต |
NaNO3 |
ใช้น้ําในการละลายและละลาย HNO 5 ml3, 100 กรัม NaNO3ถึง 1000 มิลลิลิตร |
| ไอนิตริกแอซิด |
HNO3 |
| A7 |
โปแทสเซียม
ไทโยไซเนต
|
KSCN |
ใช้น้ําในการละลายและละลาย 180g KSCN เป็น 1000ml |
| A8 |
โซเดียมคลอริด |
NaCl |
ใช้น้ําในการละลายและละลาย NaCl 100g เป็น 1000ml |
| A1,A10 |
|
ปัจจุบัน, สูตรเหล่านี้ไม่ได้ถูกตีพิมพ์, สําหรับการซื้อ. กรุณาติดต่อเรา |
ลักษณะ
- อํานวยความสามารถในการวัดความหนาของชั้นเดียวของโลหะ electroplating
- ประเภทการเคลือบแบบมาตรฐานที่กําหนดล่วงหน้าคือ: โครเมียมประดับ, โครเมียมแข็ง, นิเคิล, ทองแดง (ทองแดงบนโลหะหรือพื้นฐานที่ไม่ใช่โลหะ), สับ, ทองแดง, เงิน และทอง 8 ประเภทการเคลือบหากคุณต้องการที่จะทดสอบชนิด plating อื่น ๆ, คุณต้องปรับปรุงชนิดการเคลือบที่กําหนดล่วงหน้า ตัวอย่างเช่น, หากคุณต้องการที่จะทดสอบนิเคิลไม่มีไฟฟ้า (ลูกค้าอาจไม่ได้ทดสอบเงิน), คุณสามารถเปลี่ยนเงินเป็นนิเคิลไม่มีไฟฟ้า.
- อํานวยความสามารถในการวัดความหนาของชั้นแต่ละชั้นของเคลือบหลายชั้น
- อํานวยความสามารถในการวัดความหนาของเคลือบไฟฟ้าบนวัสดุที่ไม่นํา เช่น พลาสติก
- จอดิจิตอลทําให้การอ่านตรงของความหนาที่วัดได้ง่ายและแม่นยําในระบบหลักสิบ
- อุปกรณ์พร้อมเครื่องพิมพ์ขนาดเล็กที่สามารถพิมพ์ชนิด plating, ความหนาและเวลาทดสอบโดยอัตโนมัติ
- ความแตกต่างของศักยภาพไม่สามารถวัดได้
- ออกแบบให้ใช้ตามขั้นตอนการทดสอบมาตรฐานที่สอดคล้องกับมาตรฐาน ISO
รายละเอียด
แบบ: TG-100E
พลังงานไฟฟ้า: AC 220V ± 10%, 50 ∼ 60Hz
การบริโภคพลังงาน: ไม่เกิน 25 W
น้ําหนักรวม: ประมาณ 9 กิโลกรัม
ขนาดของบรรจุ: 370×440×230 ((mm) สําหรับตัวเครื่องทดสอบ
ระยะการวัด: ความผิดพลาด 050μm: ≤±10%
รายการรายละเอียด:
หน่วยทดสอบ TG-100E 1
สถานที่ทดสอบที่เป็นไปได้ 1
สายสัญญาณสําหรับตัวแปลงความเป็นไปได้ 1
เซลล์ไฟฟ้าละลาย 1
ก๊าซเกต 1
สารละลายไฟฟ้า A2, A4, A5, A8 1
ยาง 1
กระปุกปริมาณ 2
นม 1
คําแนะนํา บัตรประกัน 1
การวัดก่อนการตรวจ
1.วางเครื่องทดสอบ ฐานทดสอบ และฐานของสารเคมีบนโต๊ะทํางานในระดับเท่า ๆ กันและตรง
- ให้แน่ใจว่าไฟฟ้าคือ AC 220V
- เชื่อมเครื่องทดสอบกับโต๊ะทดสอบ โดยใช้สายไฟ
- กดปุ่มการคัดเลือก Plating ใด ๆ, สั้นคลิปสัญญาณไปยังปลายของปุ่มสัญญาณ, เปิดสวิทช์ไฟฟ้าและจากนั้นกดปุ่มการวัด,เครื่องปั่นควรหมุนและที่แสดงเริ่มนับ. ตัดสายเชื่อมระหว่างคลิปสัญญาณและปลายของปั๊กสัญญาณ ผู้ทดสอบควรหยุดทันทีเพื่อนับและสัญญาณเตือนดังนั้นสภาพของผู้ทดสอบสามารถพิจารณาเป็นปกติ.
