รายละเอียดสินค้า:
|
| diameter range of wire rope: | φ1.5-300mm (need to configure different series of specifications sensor) | accuracy: | 99.99% |
|---|---|---|---|
| allowable repeatability error: | ±0.055% | allowable error: | ± 0.2% |
| Power supply: | 5V from computer battery | Ambient temperature: | -10℃~40℃ |
| Atmospheric pressure: | 86~106Kpa Relative humidity: ≤85% | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องสายใยภายใน,เครื่องตรวจสอบความบกพร่องสายใยภายนอก,เครื่องตรวจพบความบกพร่องของสายไหม |
||
HRD-120 เครื่องตรวจสอบอาการบกพร่องในสายไฟฟ้าภายในและภายนอก
一. ภาพรวมสินค้า
◆ออนไลน์การตรวจจับสายไหมภายในและภายนอกสายไฟที่แตก, การสกัด, การสนิม, การบิดเบือน, สายไฟที่หลุด, สายไฟที่หลุด, การเปลี่ยนแปลงวัสดุและความบกพร่องอื่น ๆ
◆ รายงาน ผล การ ทดสอบ สามารถ ตอบโจทย์ มาตรฐาน ของ สาขา อุตสาหกรรม ต่าง ๆ และ มี จํานวน สาย ที่ แตก และ อัตรา อัตรา ของ พื้นที่ สาย ที่ แตก กับ พื้นที่ สาย ที่ แตก รวม.
◆ การใช้อินเตอร์เฟสคอมพิวเตอร์ USB (มีสาย) หรือ "เครือข่าย Wi-Fi ของตัวเอง" (ไร้สาย) การวิเคราะห์การประมวลผลตัวอย่างโดยตรง
◆ โครงสร้างวงกลมของเซ็นเซอร์ รอบล้อม แม็กเนติเซชั่นทางแกน แม็กเนติเซชั่นทันทีของสายไฟ
◆ เครื่อง สํารวจ ใช้ กล่อง อลูมิเนียม สะสม ด้วย ปราศ จาก น้ํา ปราศ จาก ฝุ่น ปราศ จาก การ กระแทก และ ปราศ จาก ความ นุ่ม น้ํา
◆ การทํางานที่มั่นคง, ผลงานที่น่าเชื่อถือ, ความแม่นยําในการตรวจจับสูง, ผลงานการป้องกันการขัดขวางที่แข็งแรง, ข้อมูลที่แม่นยํา
◆ โปรแกรม ADAPTS กับ Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 ระบบปฏิบัติการคอมพิวเตอร์ต่างๆ
◆ ใช้ ใน การ ขุด เหรียญ, ทาง สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย ส

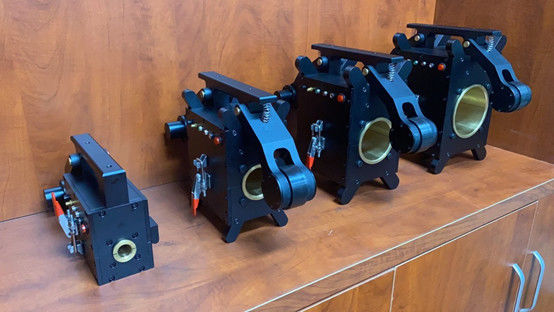

ทุกอย่างต้องปรับแต่ง: เครื่องตรวจหาความบกพร่องสายไหม (48 มม.เล็ก - 78 มม.กลาง - 108 มม.ใหญ่)
| SN | ปรับแต่งชื่อและรุ่น | จํานวน | มาร์ค | |
| หน่วยตรวจจับ | 1 |
• อุปกรณ์ตรวจจับที่บูรณะ • เครื่องกระตุ้นที่สามารถเปลี่ยนได้เร็วสูง • แสดงกลุ่มความรู้สึกแม่เหล็กของฮอลล์ • แผ่นนําทางการสวมใส่ที่ระบายกลาง • เครื่องปรับระยะระยะความแม่นยําสูง |
1ชุด | รวมเครื่อง Encoder |
| 2 |
• เครื่องเตือนในเวลาจริง (ระบบ Hi-Fi การแปลงจากดิจิตอลเป็นอานาลอก) •โมดูลแปลง AD อานาล็อกเป็นดิจิตอล •โมดูลการปฏิเสธเสียงอัตโนมัติ • โมดูลเตือนเสียงและภาพของความบกพร่อง • โมดูลการประกันคุณภาพการตรวจสอบ • DAQ พล๊อก แอนด์ เพลย์ โหมด |
1ชุด | รวมการจับ Wi-Fi | |

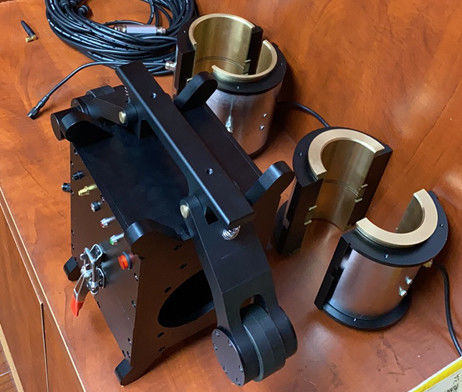

| 3 | แผ่นกล่องเล็บเปลี่ยนได้ | 5 ชุด | รายละเอียดตามสั่งถูกพิจารณาแยก | |
| หน่วยแปรรูป | 4 | สายส่ง USB | 1 บาท | ผลิตตามสั่ง ยาว 20 เมตร |
| 5 | แอนเทนน์ Wi-Fi | 2 ชิ้น | หนึ่งสําหรับอะไหล่ | |
| 6 | ซอฟต์แวร์การประมวลผลสัญญาณในเวลาจริง รุ่น V3.0 | 1 ชุด | ||
| 7 | คอมพิวเตอร์ในการเก็บข้อมูล (ประเภทแท็บเล็ต) | 1 หน่วย | รวมเครื่องชาร์จ | |
| หน่วยอุปกรณ์เสริม | 8 | กล่องเครื่องมือตามสั่ง | 1 บาท | วงล้อสลับสตาร์ดดึงตามสั่ง |
| 9 | เครื่องชาร์จทั้งหมดในเครื่องเดียว | 1 บาท |
ไฟแดง: ชาร์จ สีเขียว: เต็ม |
|
| 10 | สายเคเบิลความปลอดภัยการดึงยืดหยุ่น | 1 บาท | การเชื่อมต่อแบบยืดหยุ่นสําหรับหน่วยตรวจจับ | |
| 11 | คู่มือการใช้งาน (ข้อมูลเทคนิคที่เกี่ยวข้อง) | 1 บาท | ||
| 12 | ใบรับรอง (บัตรการรับประกัน) | 1 บาท | ||
| 13 | รายการบรรจุ | 1 บาท |
หมายเหตุ: จํานวน 1 ตัว ซึ่งมีคอมพิวเตอร์ 2 ประการ 7 แท็บเล็ตเป็นตัวเลือก (ขึ้นอยู่กับความต้องการ ค่าใช้จ่ายเพิ่มเติม)
2, ทุกขนาดสามารถปรับแต่งตามความต้องการ (และสามารถปรับแต่งการสวมที่สามารถเปลี่ยนได้อย่างแม่นยํา); เช่น 48 มม + 24 มม
三หลักเทคนิคและคุณสมบัติทางกฎหมาย
1เครื่องมือออนไลน์: สายไม่มีความแน่นอนและการประมวลผลตัวอย่างโดยตรงโดยคอมพิวเตอร์สามารถรับประกันการตรวจจับที่พลาดและการตัดสินที่ผิดพลาดเช่นเดียวกับการดูหนัง การสแกนสายไฟตลอดกระบวนการ ผลคือแม่นยําและสามารถซ้ําได้ดี
2- เครื่องมือคงที่สาม: ตามมาตรฐานแห่งชาติสําหรับสกร็อปเชือกสายในอุตสาหกรรมที่แตกต่างกันการตรวจสอบออนไลน์ที่ไม่ทําลายของสายไหม สายไฟที่แตกภายในและภายนอก, รัสดี, การใช้งาน, การเปลี่ยนแปลงพื้นที่ตัดข้ามโลหะ, สายลอย, สายกระโดด, การปรับปรุง, ความผิดปกติของวัสดุและความบกพร่องอื่น ๆ.
3.เครื่องมือทางกฎหมาย: ตามมาตรฐาน ASTM1571-2021 ของอเมริกันและมาตรฐานระดับชาติ GB/T21387-2008
四. ตัวชี้วัดเทคนิค
ตําแหน่งทั้งหมดสามารถตรวจจับระยะความกว้างของสายไหม:φ1.5-300mm (จําเป็นต้องตั้งค่าเซ็นเซอร์ระดับความละเอียดต่าง ๆ)
ความเร็วสัมพันธ์ของเซ็นเซอร์และสายไหม: 0.0-6.0 m/s ดีที่สุด: 0.1-0.5 m/s
ช่องว่างที่ดีที่สุดระหว่างเซ็นเซอร์ guide sleeve และสายไหม 2-4 มม และช่องว่างที่อนุญาตคือ 0-15 มม
ความสามารถในการตรวจสอบความบกพร่องของสายไฟหัก (LF)
คุณภาพความถูกต้องของการตรวจสอบคุณภาพของสายเดียวกลางแตก990.99%
ปริมาณ: จํานวนสายที่หักในสถานที่เดียว ทําให้รากหนึ่งหรือหนึ่งที่เท่าเทียมกันที่จะตัดสินผิด
อัตราความแม่นยํามากกว่า 92% เมื่อจํานวนสายที่แตกในที่เดียวถูกตรวจพบโดยไม่ผิดพลาดมากกว่า 100 ครั้ง
อัตราปริมาณของการเปลี่ยนแปลงของส่วนตัดสัดส่วนโลหะ (LMA)
รายการความผิดพลาดการซ้ําที่อนุญาตความรู้สึกในการตรวจจับคือ± 0.055%
รายการความผิดพลาดที่อนุญาตของค่าการแสดงความแม่นยําในการทดสอบ:± 0.2%
ตําแหน่ง (L) ความสามารถในการตรวจสอบ: % ความผิดพลาดของค่าการแสดงความยาวการตรวจสอบ: ± 0.2%
พลังงานไฟฟ้า:5V จากแบตเตอรี่คอมพิวเตอร์
น้ําหนักของเซ็นเซอร์: รายละเอียดทั่วไป < 10 กิโลกรัม (ปรับแต่งตามสถานการณ์จริง)
อุณหภูมิบริเวณ:- 10°C~40°Cความดันชั้นบรรยากาศ:86 ~ 106Kpa ความชื้นสัมพันธ์:≤ 85%
