รายละเอียดสินค้า:
|
| Circumferential magnetization current (A): | 5000 | Longitudinal magnetization MMF (AT): | 12000、16000、18000 |
|---|---|---|---|
| Optional coil inner diameter (mm): | 350、400、500 | Optional maximum electrode spacing (mm): | 500、1000、1500、2000、3000 |
| Duty cycle: | ≤30% | ||
| เน้น: | เครื่องตรวจสอบความผิดพลาดของอนุภาคแม่เหล็กระดับสูง,เครื่องตรวจสอบความผิดพลาดอนุภาคแม่เหล็ก,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม |
||

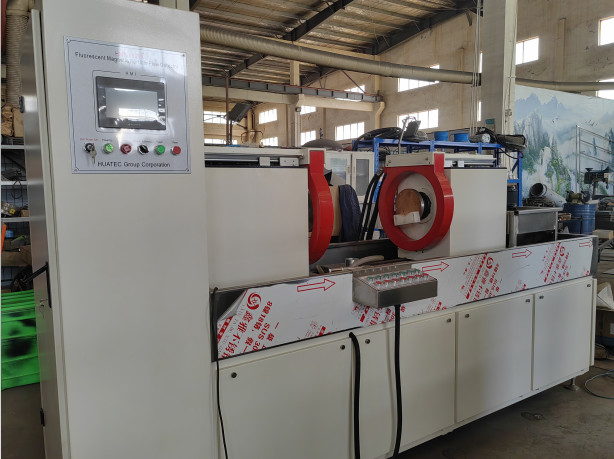

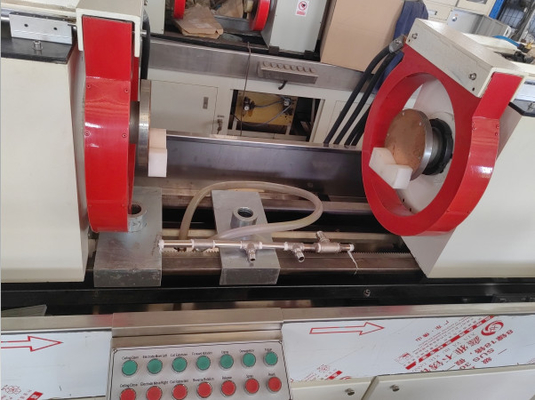

HMP-5000 เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแสง
หลักการทํางาน
การใช้ปฏิสัมพันธ์ระหว่างสนามแม่เหล็กรั่วและผงแม่เหล็กที่ความบกพร่องของชิ้นงานมันใช้ประโยชน์จากความแตกต่างระหว่างความผ่านของความบกพร่องพื้นผิวและเกือบพื้นผิวของผลิตภัณฑ์เหล็ก (เช่นรอยแตก), การรวม slag, เส้นเส้นผม, ฯลฯ) และความสามารถในการผ่านแม่เหล็กของเหล็ก, สนามแม่เหล็กที่ความไม่ต่อเนื่องของวัสดุเหล่านี้จะบิดเบือนหลังจากการแม่เหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและสร้างสนามรั่วไหลแม่เหล็ก, โดยใช้ลักษณะของการรั่วไหลของแม่เหล็กที่จุดบกพร่องเพื่อดูดซึมผงแม่เหล็กโดยการดึงดูดผงแม่เหล็กเพื่อสร้างผงแม่เหล็กสะสมที่ความบกพร่อง - สัญลักษณ์แม่เหล็กภายใต้สภาพสว่างที่เหมาะสม สถานที่และรูปร่างของความบกพร่องจะแสดงออกมาตาม
| ปริมาตรเทคนิค | |||
|
ปัจจุบัน ชื่อ |
HWDC/FWDC (ไม่จําเป็น) |
||
| กระแสแม่เหล็กรอบ (A) | 5000 | ||
| การแม่เหล็กระยะยาว MMF (AT) | 12000,16000,18000,20000 | ||
| กว้างภายในโค้ล optional (mm) | 350,400,500,600 | ||
| ระยะทางไฟฟ้าสูงสุดที่เลือกได้ (mm) | 1000,1500,2000,3000,5000 | ||
| เครื่องยนต์หลัก | ประเภทบูรณาการ / แบ่ง (ตู้ควบคุมแยกจากเครื่องยนต์หลัก) | ||
| ความรู้สึก | แสดงชัดเจนบนชิ้นทดสอบประเภท A (30/50,15/50,7/50) | ||
| วงจรทํางาน | ≤ 30% | ||
| ระบบควบคุม | มือ / อัตโนมัติ | ||
| อินเตอร์เฟซการทํางาน | อัมเปอร์เมตรดิจิตอล/จอสัมผัส | ||
| เครื่องกั้น | คู่มือ / ปนูเมติก | ||
| โหมดหมุน | มือ / ไฟฟ้า | ||
| การเคลื่อนไหวของอิเล็กทรอนท้าย | มือ / ไฟฟ้า | ||
| วิธีการแม่เหล็ก AC | แม็กเนติเซชั่นรอบคอบ ต้นยาว ประกอบ | ||
| การถอนแม่เหล็ก AC | อัตโนมัติการล้างแม่เหล็กจากการพัง | ||
| รูปแบบการแก้ไข | การแก้ไขคลื่นครึ่ง (HWDC) / การแก้ไขคลื่นเต็ม (FWDC) | ||
| วิธีการแม่เหล็ก AC/DC |
แม็กเนติเซชั่นรอบตัว AC แม็กเนติเซชั่นวงโคจรแบบ DC, แม็กเนติเซชั่นแนวนอนแบบ AC, แม็กเนติเซชั่นแนวนอนแบบ DC, แม็กเนติเซชั่นแนวนอนแบบ AC + แม็กเนติเซชั่นแนวนอนแบบ DCDC รอบคลุม + AC ทะเลยาวผสมแม่เหล็ก |
||
| การลดแม่เหล็กแบบ DC | การปลดแม่เหล็กความถี่ต่ําสุด | ||
| โคมไฟ UV | สะพาย / มือถือ | ||
| เวลาฉีด | 3 6 วินาที / การควบคุมด้วยมือ | ||
| เวลาการแม่เหล็ก | 0.52 วินาทีต่อรอบ | ||
| เวลาการสังเกตหมุน | 5~10 วินาที | ||
| ระยะเวลาการปลดแม่เหล็ก | 3 5 วินาทีต่อวงจร | ||
| การอํานวยอากาศ | 0.4-0.8MPa | ||
| พลังงานไฟฟ้า | สายสามเฟส 5 สาย 380V±10%, 50Hz | ||
| ขนาดรวม (มม.) | ความยาว: 1.5m + ระยะระหว่างอิเล็กตรอด | ||
| ความกว้าง: 2000; ความสูง: 2,200 | |||
การใช้งาน
มันถูกออกแบบมาเพื่อตรวจหาความบกพร่องขนาดเล็กบนพื้นผิวและใกล้พื้นผิว (เช่นรอยแตก, การรวมค้อนของ slag) ของชิ้นงานไฟโรมาเนติก (เช่น bolts, pins, bushings, gears, gear rings, crankshafts ฯลฯ)) ที่เกิดจากการปลอม, การดับ, การบด, ความเหนื่อยล้า, และกระบวนการอื่น ๆ
มาตรฐานการปฏิบัติตาม
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก: GB/T 8290 2011
สภาพการสังเกตสําหรับการตรวจสอบอนุภาคแม่เหล็ก: GB/T 5097-2020 / ISO 30592012
มาตรฐาน ASTM: วิธีการตรวจหาอนุภาคแม่เหล็ก ASTM E1444-01
มาตรฐานของสหภาพยุโรป/สากล: DIN EN ISO 9934-22003
ปริมาตรเทคนิค
ระยะการตรวจจับ: กว้าง: 0~260 มิลลิเมตร, ความยาว: 1,200 มิลลิเมตร (ระยะที่สามารถปรับเปลี่ยนได้ 0~3,000 มิลลิเมตร)
วิธีการตรวจสอบ: การตรวจสอบอนุภาคแม่เหล็กแบบสว่างหรือไม่สว่าง
วิธีการแม่เหล็ก: การแม่เหล็กรอบ, ทิศทาง, และประกอบ
ระยะระหว่างอิเล็กทรอนด์: ปรับได้ 0~1200 มิลลิเมตร ระยะที่ปรับได้ 0~6000 มิลลิเมตร
อุปกรณ์กั้น: การกั้นด้วยมือ/แบบปนูเมติก
กระแสแม่เหล็ก: 0?? 6000A
ผลลัพธ์การลดแม่เหล็ก: แม็กเนติสเมนต์เหลือ <0.3 mT
ความรู้สึก: แสดงชัดเจนบนชิ้นทดสอบแบบ A1 (15/50 μm)
พลังงานไฟฟ้า: สามเฟส 5 สาย AC 380V 50Hz
การตั้งค่าแบบมาตรฐาน:
หน่วยหลักตรวจสอบอนุภาคแม่เหล็ก
ดิจิตอลแอมเมตร
ห้องมืดกันแสง พร้อมผ้าม่านป้องกัน
หลอดยูวีที่แขวน
อนุภาคแม่เหล็กหลอด
ท่อทดสอบปริมาณความเข้มข้นของหมุนแม่เหล็ก
เครื่องวัดแม่เหล็ก
การตั้งค่าแบบเลือก:
ห้องมืดครึ่งปิด
ห้องมืดปิดเต็ม
เครื่องแม่เหล็กแบบ DC (HWDC/FWDC)
แผนควบคุมจอสัมผัส
การสังเกตการหมุน (มือ / ไฟฟ้า)
อิเล็กทรอร์ดหางเคลื่อนไหวด้วยไฟฟ้า
ผ้าปูปูทองแดงกันไฟ
| รุ่น | การตั้งค่า | การเคลื่อนไหวของอิเล็กทรอนด์หาง | การสังเกตการหมุน | แผ่นปฏิบัติการ | |||
| คู่มือ | เครื่องไฟฟ้า | คู่มือ | เครื่องไฟฟ้า | อัมเปอร์เมตรดิจิตอล | หน้าจอสัมผัส | ||
| ประหยัด | ห้องมืดพื้นฐาน | √ | √ | √ | |||
| มาตรฐาน | ห้องมืดครึ่งปิด | √ | √ | √ | |||
| ระดับสูง | ห้องมืดปิดเต็ม | √ | √ | √ | |||
