รายละเอียดสินค้า:
|
| Magnetic electrode distance: | 45~225mm | Power cord length (spring wire): | 3m |
|---|---|---|---|
| Temperature rise: | Handle surface temperature ≤40 ° C | Lifting power: | ≥4.5Kg |
| Power supply: | AC：220V/50Hz | ||
| เน้น: | เครื่องตรวจสอบความผิดพลาดจากแม่เหล็ก,Portable magnetic yoke flaw detector |
||

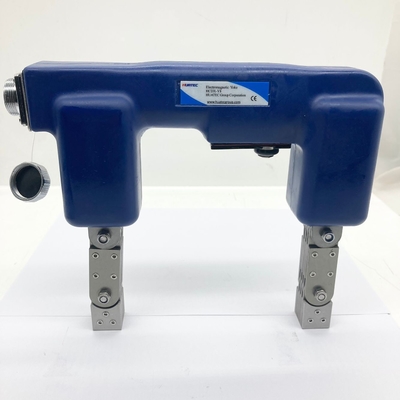

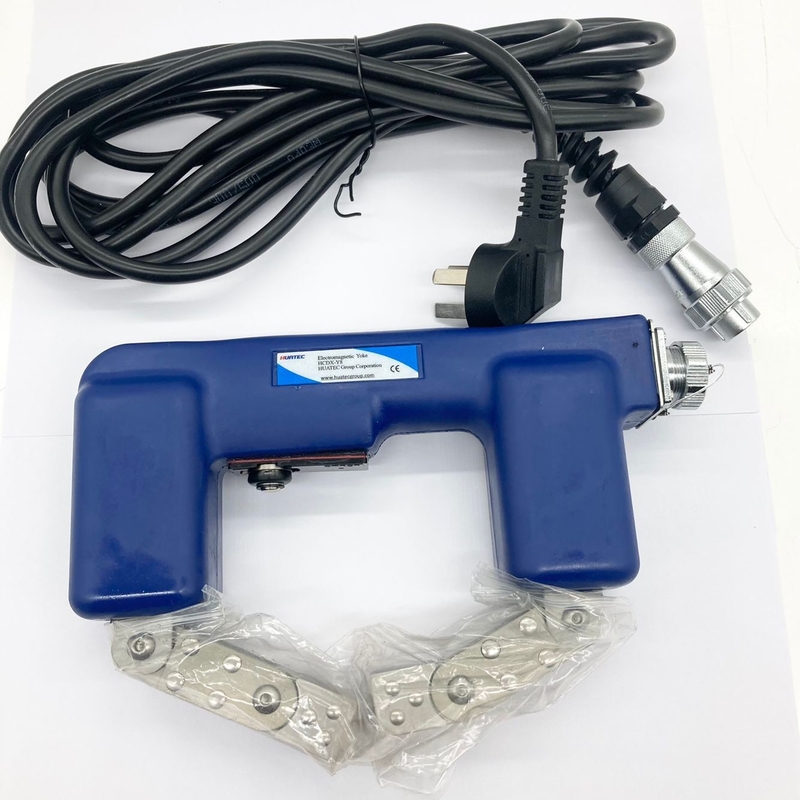

HCDX-Y8 AC พกพา Yoke แม็กเนติก Yoke การตรวจสอบความผิดพลาด
HCDX-Y8 เป็นเครื่องยางออนไลน์ที่พัฒนาใหม่ล่าสุดของเรา ใช้ในการตรวจหาความผิดพลาดของอนุภาคแม่เหล็กและแม่เหล็กพื้นที่ของชิ้นงานและเป็นหนึ่งในน้ําหนักที่ต่ําที่สุดและมีความยาวนานที่สุดโยก ACกําลังยกและตัวชี้วัดอื่น ๆ ตอบสนองความต้องการของ GB/T 15822.3-2005/ISO 9934-3:2002, ASME V และมาตรฐานอื่น ๆ
1.โครงสร้างเครื่อง
| รายการ | เลขส่วน | รายการ | เลขส่วน |
| 1 | โยก | 5 | สายไฟฟ้า |
| 2 | การส่องแสง LED | 6 | สายเชื่อมคลุมเครื่องบิน |
| (อุปกรณ์เสริมเลือก) | |||
| 3 | ขาโยก | 7 | หมวกปิดการเชื่อมเครื่องบิน |
| 4 | มิกรอสวิตช์ | 8 | สายไฟ AC |
2.วิธีการใช้
เชื่อมสายไฟฟ้ากับโฮสต์ และเชื่อมพหลก AC ลงไปในสายไฟ 220V
วางขั้วแม่เหล็กสองของ HCDX-Y8 บนพื้นผิวของวัตถุที่ตรวจพบ และใช้แรงกดชนิดหนึ่ง เพื่อให้ขั้วแม่เหล็กสองเข้าสัมผัสที่ดีกับวัตถุที่ตรวจพบกดสลับปุ่ม, เปิด, เริ่มต้นการแม่เหล็ก, ปล่อย, ปลายแม่เหล็ก. เมื่อสวิทช์โยกถูกเปิด, ขาวแม่เหล็กถูกนําไปใช้กับพื้นผิวของวัตถุตรวจสอบ (แห้ง, นุ่ม,สามารถใช้ผงแม่เหล็กหลอดแสงได้).
หากพื้นที่ที่ต้องตรวจสอบกว้างเกินไป มันจะต้องถูกแม่เหล็กในส่วน และส่วนที่มีประสิทธิภาพระหว่างส่วนจะต้องซ้อนกันในระดับหนึ่ง
หมุนสานที่เคลื่อนไหวระหว่างเท้าแม่เหล็ก และระยะห่างระหว่างเท้าแม่เหล็กสามารถปรับระหว่าง 45mm และ 225mm
เมื่อใช้ ควรลดเวลา 5 วินาทีจาก 5 วินาที สามารถใช้ได้อย่างต่อเนื่อง 4 ชั่วโมง
3.ปริมาตรเทคนิค
3.1โยก
| รายการ | ตัวชี้ | รายการ | ตัวชี้ | ||
| น้ําหนักของโยก | 2.35 กิโลกรัม | ความรู้สึก | ชิ้นส่วนทดสอบ 30/100A แสดงอย่างชัดเจน | ||
| พลังงานไฟฟ้า | AC:220V/50Hz | พลังยก | ≥4.5 กิโลกรัม | ||
| กระแสไฟฟ้า | ไม่มีภาระ | 1.4A | อัตราการบรรทุกชั่วคราว | เปิด 5 วินาที ปิด 5 วินาที ใช้ต่อเนื่องนานกว่า 4 ชั่วโมง | |
| ภาระ | 1.0A | การเพิ่มอุณหภูมิ | อุณหภูมิพื้นผิวมือ ≤40 °C | ||
| ระยะทางของไฟฟ้าแม่เหล็ก | 45 ~ 225 มม. | ความแข็งแรงในการกันไฟ | >2MΩ | ||
| ความยาวของสายไฟฟ้า (สายสปริง) | 4 เมตร | ขนาดของพื้นที่สัมผัสเท้าแม่เหล็ก | 20×21 มม. | ||
กรุณาตรวจสอบสายไฟฟ้าและพล็อกก่อนใช้
อย่าติดต่อกับอุปกรณ์ไฟฟ้าอื่น ๆ ในระหว่างการใช้งาน สนามแม่เหล็กแรงมีผลทําลายล้างต่อนาฬิกา โทรศัพท์มือถือ เป็นต้น
อย่าถือโยกในภาวะการนําไปเป็นเวลานาน (เช่นการลากเส้น ′′ บนสเวด) ควรเปิดสําหรับ 5 วินาทีและปิดสําหรับ 5 วินาที
ในภาวะ DC ตัดสายเชื่อมระหว่างแบตเตอรี่และยางแม่เหล็กหลังจากสิ้นสุดการทํางานและแบตเตอรี่ควรถูกเก็บไว้ในสถานที่เย็นและแห้งห้ามติดแดดอย่างเข้มงวดกรุณาตัดไฟฟ้าหลังจากชาร์จ
ในสภาพอากาศที่มีฝนตก กรุณาอย่าทํางานกลางแจ้ง ฝนจะทําให้เกิดการตัดสายสั้นหรือรั่วไหล
อุปกรณ์กันน้ําได้อย่างสมบูรณ์แบบ ยกเว้นจุดเชื่อมไฟฟ้า
หากอุปกรณ์มีเสียงหรือกลิ่นไม่ปกติ ปิดไฟฟ้าทันที
อย่าเลื่อนอุปกรณ์โดยดึงสายไฟฟ้า เพราะจะทําให้สายไฟเสียหาย
หากอุปกรณ์ผิดปกติ อย่าซ่อมโดยไม่ได้รับอนุญาต กรุณาติดต่อกับเจ้าของขาย หรือติดต่อกับศูนย์บริการหลังการขายของเราโดยตรง
ตรวจสอบว่ามีฝุ่นเหล็กบนสายเชื่อมของสายไฟฟ้าฝุ่นโลหะสามารถทําให้วงจรสั้น
หลังจากการใช้ ผงแม่เหล็กบนเสาแม่เหล็กควรถูกทําความสะอาด และใช้น้ํามันป้องกันสนิม เพื่อป้องกันการสนิมและติด
5. ปรับแต่งโต๊ะ
| อีเอ็ม | ชื่อ | จํานวน |
| 1 | โฮสต์ | 1 |
| 2 | สายไฟฟ้า 220V | 1 |
| 3 | สายรัดโยก | 1 |
| 4 | กระเป๋าเปื้อนหลังโยก | 1 |
| 5 | กุญแจ hex 3 มิลลิเมตร | 1 |
| 6 | คู่มือ | 1 |
| 7 | ใบรับรองการปรับขนาด | 1 |
หมายเหตุ:เครื่องนี้สามารถเป็นชาร์จ, แบตเตอรี่, สายเคเบิล, เป็นตัวเลือกสามารถแปลงเป็นโยก DC.
7การรับประกันคุณภาพ
ขอบคุณสําหรับการเลือก HCDX-Y8 AC โปรโมชั่นพกพาของเรา บริษัทของเราอย่างเคร่งครัดตามระบบการจัดการคุณภาพ ISO 9001-2008อุปกรณ์ทุกชิ้นถูกทดสอบและออกโดยฝ่ายคุณภาพของบริษัทผลิตภัณฑ์นี้ตอบสนองความต้องการของ GB/T 15822.3-2005/ISO 9934-3-2002, ASME V และมาตรฐานอื่น ๆ
ระยะเวลาการรับประกันของสินค้านี้คือ 1 ปี ภายใต้การใช้งานปกติ ความบกพร่องของสินค้าใด ๆ จะถูกบริษัทซ่อมแซมโดยไม่คิดค่าใช้จ่าย (ค่าใช้จ่ายของวัสดุและค่าบํารุงรักษาฟรี)และการเลี้ยงชีพที่ได้รับค่าตอบแทนในระยะเวลา 3 ปี.
