รายละเอียดสินค้า:
|
| Longitudinal magnetizing flux potential（AT）: | 12000 | Inside diameter of coil（mm）: | 400 |
|---|---|---|---|
| Control mode: | Manual/semi-automatic | Longitudinal magnetic potential: | 0~12000AT |
| Detection sensitivity: | A1 standard test film (15/50) clearly displayed | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม,การตรวจพบความผิดพลาดของอนุภาคแม่เหล็กหลอดธาตุ |
||

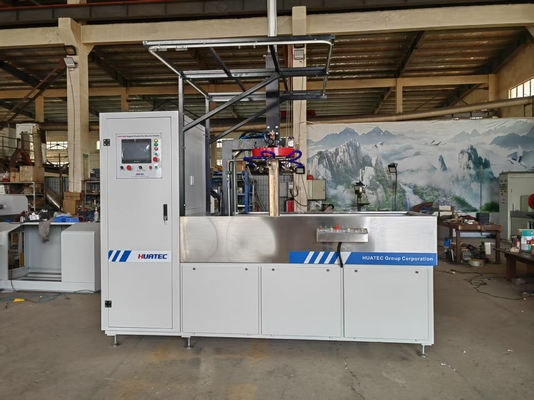

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กสว่าง HMP-6000A
(1) กระบวนการทดสอบ:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
หลักการทํางาน
การตรวจพบความบกพร่องของอนุภาคแม่เหล็กใช้ปฏิสัมพันธ์ระหว่างสนามการรั่วไหลแม่เหล็กและผงแม่เหล็กที่จุดบกพร่องของชิ้นงานซึ่งใช้ประโยชน์จากความแตกต่างระหว่างความบกพร่องบนผิวและใกล้ผิวของผลิตภัณฑ์เหล็ก (เช่นรอยแตก), การรวม slag, เส้นเส้นผม, ฯลฯ) ความสามารถในการผ่านและความสามารถในการผ่านแม่เหล็กของเหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและสร้างสนามรั่วไหลแม่เหล็กโดยการดึงดูดฝุ่นแม่เหล็กเพื่อสร้างฝุ่นแม่เหล็กสะสมที่ความบกพร่อง - สัญลักษณ์แม่เหล็ก, ภายใต้สภาพการสว่างที่เหมาะสม, แสดงตําแหน่งและรูปร่างของความบกพร่อง
การใช้
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง ใช้ในการตรวจสอบพื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็กเหล็ก (เช่นแหวนพ่วง, แหวนฟัน, กระบอก, กระบอก, ฯลฯ) เนื่องจากการโกหก,การดับ, การบด, ความเหนื่อยล้าที่เกิดจากรอยแตกและการรวม slag และความบกพร่องเล็ก ๆ น้อย ๆ อื่น ๆ
ปฏิบัติตามมาตรฐาน
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก: GB/ T8290-2011
สภาพการสังเกตสําหรับการตรวจสอบอนุภาคแม่เหล็ก: GB/T 5097-2020/ ISO 3059:2012
สมาคมอเมริกันสําหรับวัสดุและการทดสอบ: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01
สหภาพยุโรป มาตรฐานสากล: DIN EN ISO 9934-2-2003
ปริมาตรเทคนิค
ระยะระหว่างอิเล็กทรอนด์: 0 ~ 500mm
กระแสวงจร: 0 ~ 8000A
พลังงานแม่เหล็กระยะยาว: 0 ~ 12000AT
วิธีการตรวจสอบ: การตรวจสอบอนุภาคแม่เหล็กสว่าง
รูปแบบการแม่เหล็ก: แม่เหล็กรอบ, แม่เหล็กแนวนอน, แม่เหล็กประกอบ
รูปแบบการจับ: การจับแบบปนูเมติก
ผลลัพธ์การลดแม่เหล็ก: ความคงเหลือน้อยกว่า 0.3mT
ความรู้สึกในการตรวจจับ:ฟิล์มทดสอบแบบ A1 (15/50) แสดงชัดเจน
พลังงานไฟฟ้า: สามเฟส 5 สาย AC 380V 50Hz
ตารางการตั้งค่า:
1 ชุด เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแสง

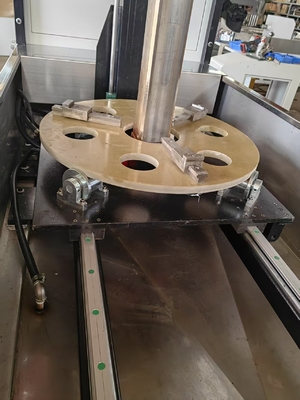

1 ชุดของกลไกหมุนไม้
1 ชุด พลังงานยกอากาศ

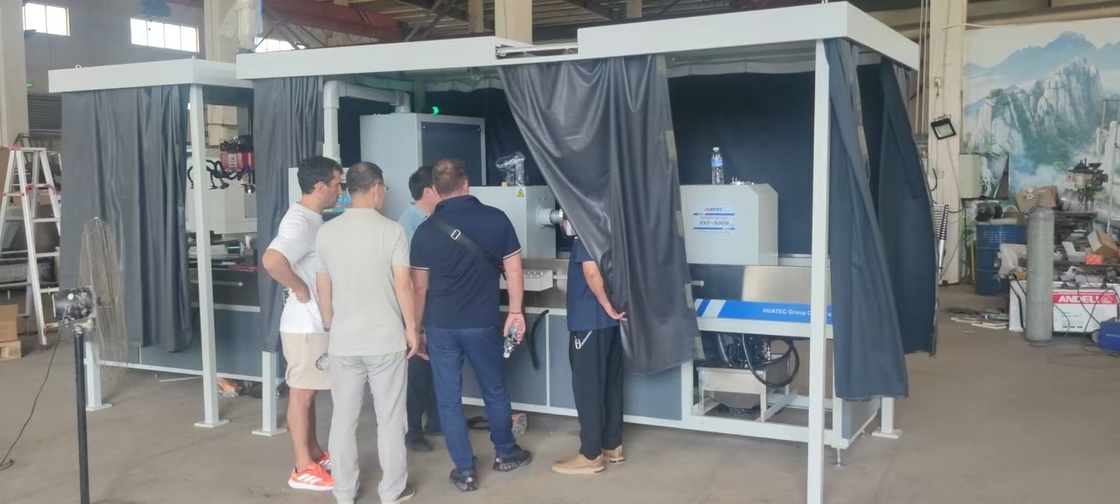

1 ชุด ห้องมืด
1 ชุด ฟิล์มทดสอบมาตรฐาน
1 เครื่องวัดแม่เหล็กที่เหลือ
1 ชุด เครื่องสลับเท้า
1 หลอดยูวีมือถือ
