รายละเอียดสินค้า:
|
| ระยะทาง: | 0-25000 มม. ที่ความเร็วเหล็ก | ความเร็วของวัสดุ: | 100～20000m/s |
|---|---|---|---|
| ความถี่การทำซ้ำของพัลส์: | 30-3000เฮิรตซ์ | ช่วงไดนามิก: | ≥38dB |
| การแก้ปัญหาพลังงาน: | >40dB (5P14) | ความไวออกจาก: | >62 เดซิเบล |
| เน้น: | เครื่องตรวจจับรอยตำหนิแบบอัลตราโซนิกพร้อมบันทึกวิดีโอ,เครื่องตรวจจับรอยตำหนิแบบอัลตราโซนิกความเร็วสูง,เครื่องตรวจจับรอยตำหนิแบบอัลตราโซนิกแบบเรียลไทม์ |
||

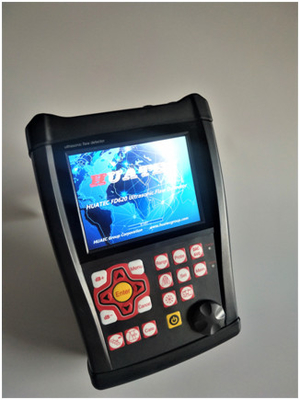

FD620 เครื่องตรวจสอบความบกพร่องความเร็วสูง ระยะเวลาจริง
★การปรับขนาด sonda การทําเส้นโค้งและการปฏิบัติการอื่น ๆ ได้ถูกขอโดยกล่องโต้ตอบในกระบวนการทั้งหมด ไม่จําเป็นต้องอ่านคู่มือ
★ เครื่องมือทั้งหมดรวมสิ่งที่คุณต้องการ: DAC, AVG, สี Bscan, AWS, เป็นต้น
★ความถี่การซ้ํากระแทก: 30-3000Hz การปรับแม่นยํา การสแกนความเร็วสูง ไม่เคยพลาดการตรวจจับ
★ อัตราการต่อรองสัญญาณกับเสียงดังสูง สะท้อนเสียงชัดเจนและมั่นคง การออกแบบป้องกันเสียงดัง เหมาะสําหรับสภาพการทํางานที่ยากลําบาก
★ AD 10 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิเสียงสะท้อนที่ดีกว่ากับรายละเอียดทั้งหมด
★ จอ สี จริง สดใส สูตร อินเตอร์เฟส ผู้ ใช้ ที่ มี ประโยชน์ ทํา ให้ การ ใช้งาน ง่าย มาก
★ การบันทึกวิดีโอการตรวจสอบความผิดพลาดในเวลาจริง ความเร็วสูง
★ การเชื่อมต่อฟันสีฟ้า, APP มือถือสร้างรายงานการตรวจพบความบกพร่องในสถานที่และทําการพิมพ์
★ มาตรฐาน IP65 กล่องเหล็กสแตนเลส + ซิลิกาเจล กันฝุ่นและน้ํา ทนทานและทนได้ตลอดไป การสนับสนุนความอ่อนแอทําให้มันยืนในมุมใด ๆ
★ แบตเตอรี่ใช้เวลา 15 ชั่วโมงสําหรับการชาร์จครั้งเดียว แบตเตอรี่แต่ละตัวมีระบบควบคุมการชาร์จของตัวเอง ดังนั้นกับแบตเตอรี่สองตัวมันสามารถทํางานตลอด 24 ชั่วโมง
รายละเอียด
| ระยะทาง |
0-25000 มิลลิเมตร, ในความเร็วของเหล็ก |
| ความเร็วของวัสดุ |
ความเร็ว 100-2000m/s |
| ความถี่ของการซ้ํากระแทก |
30-3000Hz |
| ระยะความเร็ว |
≥38dB |
| ความเป็นเส้นตรง |
ทิศทาง: +/- 0.2% FSW สูง: 2.5% FSH ความแม่นยําของเครื่องขยายเสียง +/-1 dB |
| พลัง ที่ ช่วย แก้ปัญหา |
> 40dB (5P14) |
| ความรู้สึกที่เหลือ |
> 62dB |
| ปฏิเสธ (ลบ) |
ความสูงหน้าจอเต็ม 0 ถึง 80% |
| ความจําที่ใหญ่ |
1000 กราฟ, 500 การตั้งค่าอิสระ, มาตรฐานใด ๆ สามารถใส่ได้อย่างอิสระ, เราสามารถทํางานในฉากที่ไม่มีบล็อกการทดสอบ |
| รูปแบบการทดสอบ |
อีโควะลม, ธาตุคู่และการส่งผ่าน |
| ประเภทของเครื่องสํารวจ |
สายตรงเดียว มุมเดียว สายตรงสอง มุมสอง ผ่าน, ลับ, พื้น |
| มอนิเตอร์ประตู |
ประตูอิสระ 2 ประตูควบคุมได้ในระยะสกัดทั้งหมด |
| หน่วย |
นิ้วหรือมิลลิเมตร |
| ความต้องการพลังงาน |
แอนด์เอซีเมนส์ 100-240 VAC, 50-60 Hz |
| แสดงความช้า |
-20 ถึง 3400 μs |
| ความช้าของเครื่องสํารวจ/การเสียค่าศูนย์ |
0 ถึง 99.99μs |
| พลัง |
แพ็คแบตเตอรี่ลิตยูไอนแบบชาร์จใหม่ภายใน 7.2V ที่ 8000 mAh ระยะเวลาการทํางานชื่อเสียง 15 ชั่วโมง ขึ้นอยู่กับความสว่างของจอ 4 ชั่วโมง เวลาการชาร์จแบบปกติ |
| H×W×D(มม) |
260 × 175 × 60 (มิลลิเมตร) |
| อุณหภูมิการทํางาน |
-10 °C ถึง 50 °C |
| อุณหภูมิในการเก็บ |
-30°C ถึง 50°C |
| พลังงานกระแทก |
200V, 300V, 400V, 500V สามารถเลือก |
| การแก้ไข |
คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF |
| ความกว้างแบนด์ (แบนด์พาสของเครื่องเสริมเสียง) |
0.2 ถึง 20 MHz |
| มอนิเตอร์ประตู |
ประตูอิสระ 2 ประตูควบคุมได้ในระยะสกัดทั้งหมด |
| ความรู้สึก |
120 dB มากที่สุดในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB |
| การเชื่อมต่อเครื่องแปลง |
BNC หรือ LEMO |
หน้าที่
อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)
การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG/AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้า และความเร็วของวัสดุ
สะดวกในการทําและใช้ DAC และ AVG เพื่อประเมินเสียงสะท้อน, กุ้งสามารถปรับปรุงและชําระค่าตอบแทน.
การเชื่อมต่อ Memory Disk หน่วยสามารถได้รับความจําไม่จํากัด
ทําวีดีโอแบบอัตโนมัติของกระบวนการทดสอบและเล่น; ใช้ U Disk ความยาวของวีดีโอไม่จํากัด
สแกนสี B
มีมาตรฐานนานาชาติ 13 มาตรฐานในหน่วย
การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.
คุณสมบัติการแก้ไขพื้นที่โค้ง
ฟังก์ชันการวัดความสูงการแตก
การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
ฟังก์ชันการเพิ่มอัตโนมัติ
ภาพรวม: การแสดง A-scan แบบสดพร้อมกันในอัตราการอัพเดท 60 Hz และภาพรวม A-scan
การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง
เตือน: บีปและ LED
นาฬิกาเวลาจริง
เติมเสียงสะท้อน
จุดจับ
สีสะท้อนภายในประตู
แพ็คเกจมาตรฐาน
เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic พกพา FD620 1
เครื่องแปลงรังสีตรง (4 MHz, Φ10) 1
เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°) 1
สายเชื่อมต่อสําหรับเครื่องแปลง (BNC-LEMO 00,หรือ LEMO 01-LEMO 00 ทางเลือก) 1
แบตเตอรี่ Li-Ion ที่สามารถชาร์จได้ 8 แอมเปอร์ 1 ชั่วโมง
พลังงานไฟฟ้า/หน่วยชาร์จ 1
คู่มือการใช้งานในภาษาอังกฤษ 1
โปรแกรมแอพ 1
สายรัด 1
