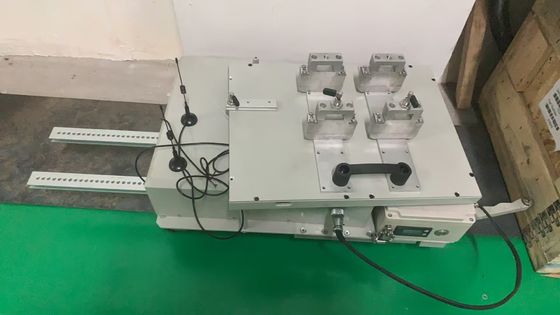

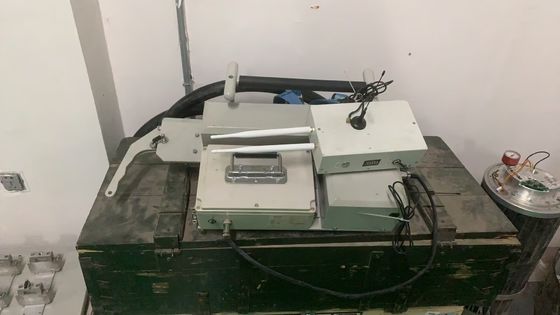

ระบบการสื่อสารไร้สายแบบ Dual Band 5G สำหรับรถสำรวจผนังท่อ HXPC-200A ที่ระยะควบคุม 100 เมตร

ใช้ระบบสื่อสารไร้สาย 5G ระยะทางควบคุม 100 เมตร ระยะทางท่อ

1. การนําเสนอทั่วไป

(1) ยี่ห้ออุปกรณ์: HUATEC

(2) แบบ: HXPC-200A

(3)ความเร็วในการเดินทาง:≥100mm/s;

(4) รูปแบบการเดินใช้ชนิดของเส้นทางเพื่อให้แน่ใจว่าทิศทางด้านล่างของสเวด: ± 1 มม, การเดินทิศทางทิศทาง

ความแม่นยํา: ± 1 มม.

(5) มันสามารถตอบสนองความต้องการการขับเคลื่อนของเครื่องฉายทิศทางสีเงาเดียวที่มีผนังคู่สําหรับท่อที่มีเส้น径 ต่ํากว่า 1600mm;

(6)ใช้ระบบสื่อสารไร้สาย 5G ระยะทางควบคุม 100 เมตร(พื้นที่เปิด)

(7) การใช้พลังงานจากแบตเตอรี่ลิตยูม 36 วอลต์ ที่มีอุณหภูมิต่ํา สามารถเปลี่ยนได้ง่าย สามารถทํางานได้ปกติในอุณหภูมิลบ 40 °C

(8)เวลาทํางาน:กว่า 8 ชั่วโมง;

(9) การบริโภคพลังงาน: ≤ 150W

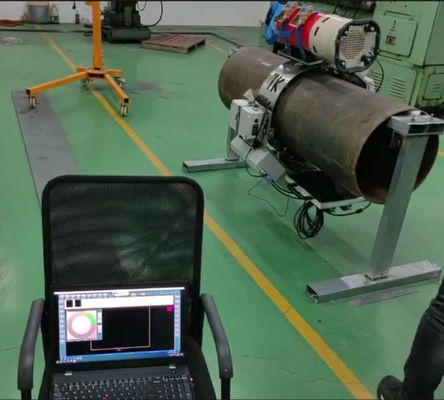

(10) การขับเคลื่อนร่วมกับรถปะทะผนังท่อ (สแกนเนอร์เรียบ) เพื่อให้ครบข้อบังคับการตรวจสอบ DR Transillumination

2เครื่องตรวจสอบความบกพร่องด้วยรังสีเอ็กซ์พกพา

(1) ชื่ออุปกรณ์: เครื่องตรวจสอบความบกพร่องด้วยรังสีเอ็กซ์ความถี่สูงพกพา

(2) แบบ: XXG 300JYGF

(3) ท่อรังสี: ท่อโลหะเซรามิก

(4) รูปแบบไฟฟ้าหลอด X-ray: ความดันคงที่

(5) ระยะการควบคุมความตึงของท่อ X-ray: 50-300kV

(6) ขั้นตอนการกําหนดความกระชับของท่อ: 1kV/ขั้นตอน

(7) กระแสท่อ X-ray: 0.5-3.0mA

(8) ขั้นตอนการควบคุมกระแสของท่อ: 0.1mA/ขั้นตอน

(9) ระยะเวลาการเผยแพร่สูงสุด: 99 นาที 59 วินาที

(10) ระยะเวลาในการปรับความดันสูง: 0-99 วินาที

(11) พลังงานสูงสุดของท่อ X-ray: 900W

(12) ความถี่การทํางาน: 100kHz

(13) ขนาดโฟกัส: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) ความหนาในการเจาะ: 65 มม (เหล็ก A3 ความยาวโฟกัส 700 มม, หนัง HUATEC D7, สีดําลบ ≥ 2.0, 10

นาที)

(15) อัตราการแบกแรงชั่วคราว: 100% (ในอุณหภูมิแวดล้อม 20 °C สภาพกําลังสูงสุด)

(16) มุมรังสี: 40° x 55°

(17) เครื่องกรองภายใน: 1mmBe

(18) เครื่องกรองเพิ่มเติม: 4 มิลลิเมตร

(19) ขนาดหัวท่อ: φ295mmx775mm (รวมวงแหวนปลาย)

(20) น้ําหนักหัวท่อ: 29kg

(21) สายเชื่อม: 50M

(22) สายไฟฟ้า: 10M

(23) ขนาดตัวควบคุม: 465mmx154mmx323mm

(24) น้ําหนักของเครื่องควบคุม: 11.3kg

(25) พลังงานเข้า: 200-250VAC, 47-400Hz

(26) วิธีการเย็นด้วยแอโนด: การเย็นด้วยอากาศแรง

(27) อุณหภูมิภายในที่อนุญาต: -20°C ~ +40°C

3อุปกรณ์เสริมมาตรฐานประกอบด้วย:

เครื่องบันไดผนังภายนอกของท่อจอตรวจจับ DR

เครื่องฉาก X เครื่องปั่นท่อผนังภายนอก

เครื่องตรวจจับแผ่นดิจิตอล 1024,76μm พื้นที่ภาพ 233 x 97mm

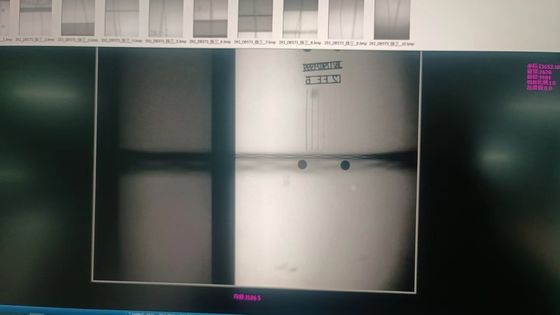

ซอฟต์แวร์ในการเก็บภาพและการประมวลผลภาพดิจิตอล

คอมพิวเตอร์เล็ปโตป

เครื่องตรวจสอบความผิดพลาดรังสีเอ็กซ์ความถี่สูง (ทิศทาง)

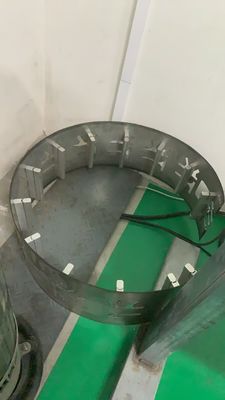

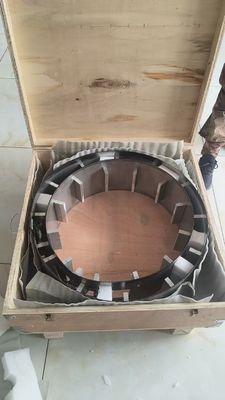

สายทางนําร่อง: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 ชิ้น
