ระบบตรวจสอบการรวบรวมข้อมูลด้วยภาพเอ็กซ์เรย์ดิจิทัล

ระบบตรวจสอบการแสวงหาภาพดิจิตอลด้วยรังสี X

1.0 ผู้ผลิตอุปกรณ์: HUATEC Group Corporation

2.0 ชื่ออุปกรณ์: ระบบตรวจสอบภาพดิจิตอลรังสีเอ็กซ์ HXPC-DR02

3.0 รายละเอียดแบบ:HXPC-DR02

4.0 วิธีการส่งภาพ: การส่งไร้สาย

5.0 กว้างท่อที่ใช้ได้: φ510 - φ1219mm (สามารถเลือกเส้นทางได้ตามความต้องการของผู้ใช้)

6.0 รายละเอียดส่วนประกอบหลัก การตั้งค่าอุปกรณ์

6.1 อุปกรณ์รับภาพ:

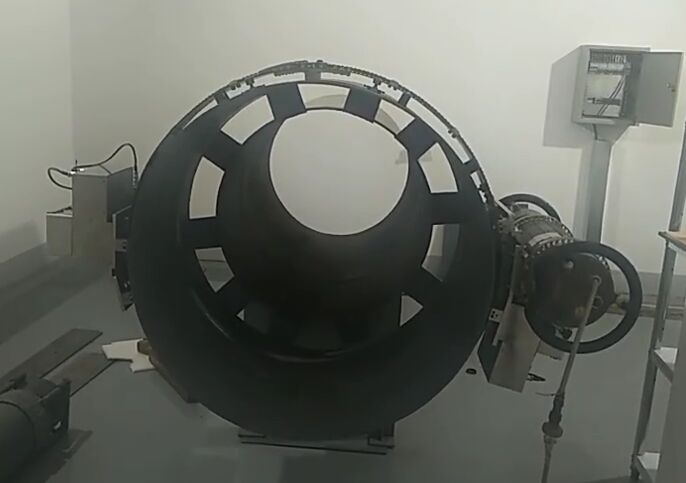

เครื่องขับขี่กระบวนการด้านนอกของท่อ (การบรรทุกบอร์ดรับภาพ)

แบรนด์: HUATEC

รูปแบบ: HXPC-PC100

• การตั้งตําแหน่งทางเดินเรือเบดู
• ระบบสื่อสารไร้สาย 5G วงจรสองสาย ระยะทางควบคุม: 100 เมตร (พื้นที่เปิด);HXPC-PC100
• ความเร็วในการเดิน:≥ 100mm/s
• รูปแบบการเดินใช้รูปแบบเส้นทาง, รับรองการตั้งตําแหน่งตั้งตั้งเทียบกับเส้นเย็บ: ± 1mm, ความแม่นยําการตั้งตําแหน่งในทิศทางการเดิน: ± 1mm;
• หลังจากการตั้งค่าตามความต้องการของผู้ใช้งานมันสามารถตอบสนองความต้องการศูนย์ X-ray และสองผนัง single-image DR การตรวจสอบท่อระยะ จาก φ510 ถึง φ1219mm;
• มีกลไกจับเร็วเพื่อการติดตั้งและแยกออกที่สะดวก
• มีระบบป้องกันเซ็นเซอร์ไฟฟ้าแสง (สําหรับการตรวจพบการชน, การสูญเสียสัญญาณ, การเสียหายของมอเตอร์หรือผู้ขับ)
• พลังงานพลังงานจากแบตเตอรี่ลิธีียม 36V ที่มีอุณหภูมิต่ํา (เข้ากันได้กับเครื่องชาร์จ) สามารถเปลี่ยนได้ง่าย และทํางานได้ปกติในอุณหภูมิ -40 °C
• เวลาทํางาน: มากกว่า 8 ชั่วโมง
• ติดตามระดับแบตเตอรี่ ระบบการเสียสัญญาณล็อคตัวเอง
• การใช้พลังงาน: ≤ 150W
• มีเครื่องยนต์สองเครื่องขับเคลื่อนการทํางานได้เรียบร้อย
•

6.2 เครื่องเคลื่อนผนังภายนอก (บรรทุกเครื่อง X-ray)

ยี่ห้ออุปกรณ์: HUATEC

รูปแบบ: HXPC-PC110

• ความเร็วในการเดิน ≥100mm/s
• การเชื่อมต่อกับ HXPC-PC100 (เครื่องเคลื่อนผนังภายนอกของท่อ) ผ่านเคเบิลผู้ช่วยเพื่อบรรลุการเชื่อมต่อ
• รูปแบบการเดินใช้ระบบทางเดิน, รับประกันการตั้งตําแหน่งตั้งตั้งเทียบกับเส้นเย็บ: ±1mm, และความแม่นยําในการตั้งตําแหน่งในทิศทางการเดิน: ±1mm;
• สามารถตอบโจทย์ความต้องการของการตรวจจับภาพเดียวแบบสองผนัง - สามารถรองรับเครื่องตรวจสอบความผิดพลาด X-ray ทิศทางความถี่สูง 300kv
• มีกลไกจับเร็วเพื่อการติดตั้งและแยกออกที่สะดวก
• เครื่องยนต์คู่ขับเคลื่อนการทํางานอย่างเรียบร้อย
• มีระบบป้องกันเซ็นเซอร์ไฟฟ้าแสง (เพื่อตรวจพบการป้องกันการชน, การสูญเสียสัญญาณ, มอเตอร์หรือผู้ขับ)
• เวลาทํางาน: กว่า 8 ชั่วโมง
• การใช้พลังงาน: ≤ 150W

*มันสynchronizes กับรถปะทะผนังภายนอก (บอร์ดการประกอบภาพ) เพื่อให้สําเร็จการทํางานตรวจตรวจฉายรังสี DR ภาพเดียวสองผนัง

6.3 เครื่องตรวจจับแผ่นเรียบ แบรนด์: HUATEC

แบบ: HUATEC 750i

• เซนเซอร์: ซิลิคอนออมฟ์
• สติลเลาเตอร์: CSI (Cadmium Sulfide Growth)
• ขนาดพิกเซล: 120 μm
• พื้นที่ถ่ายภาพ: 244 mm × 307 mm
• แมตริกซ์พิกเซล: 1280 × 1024 (2 × 2)
• การแปลง A/D: 16 บิต
• อัตราเฟรม 1.7 fps (1×1)
• ระยะพลังงาน: 40 - 320 kV
• ความอดทนต่อการฉายแสง ≥ 1 MRad
• การควบคุมการเผชิญหน้า: เครื่องกดภายใน/ เครื่องกดภายนอก
• อินเตอร์เฟซการสื่อสาร: Gigabit Ethernet
• ระยะอุณหภูมิการทํางาน: 0°C - 40°C
• ระยะความชื้นในการทํางาน (ไม่หมัก): 10% - 90% RH
• ระยะอุณหภูมิการเก็บรักษา: -20°C - 55°C
• ขนาดแบบ: 344 × 286 × 20
• น้ําหนัก: 8 kg
• พลังงานไฟเข้า: 100 - 240 V 50/60 Hz AC
• การใช้งาน: การตรวจสอบการผสมผสาน การตรวจสอบการโยน

6.4 เครื่องกํากับทางกลาง

รุ่น: ASUS XD4

• โปรต็อกอลไร้สาย: Wi-Fi 6
• โหมดการส่ง WIFI หลัก: การส่งกระจาย
• คุณสมบัติที่สนับสนุน: การสื่อสาร IPv6, Mesh;
• ความเร็วไร้สาย: 1800M
• ระยะความถี่: 2.4GHz, 5.8GHz Wi-Fi ระยะสองสาย
• สายออก LAN: สายออก Gigabit Ethernet
• Port input WAN: Port Ethernet กิ๊กบิต
• โมดูล GPS: การรับสัญญาณ GPS - Beidou, GPS, GLONASS, Galileo

7.0 โปรแกรมการประมวลผล

แบรนด์โปรแกรม: HUATEC

เวอร์ชั่นโปรแกรม: Ver 2021.10.16

มันมีฟังก์ชันการตรวจจับหนึ่งคลิก ผู้ประกอบการเลือกเส้นผ่าตัดท่อ ความหนาผนัง จํานวน weld, flange, การชดเชย, วิธี X-ray, ทิศทางการเคลื่อนไหวของอุปกรณ์, พื้นที่ที่มีผลและพิกัดเบดู (เช่นโตเกียว), เลตติจูดเหนือ) โดยใช้พาราเมตรที่กําหนดไว้ก่อนของท่อที่ตรวจสอบในฐานข้อมูลโปรแกรม

ปริมาตรที่เกี่ยวข้องสามารถเลือกได้ (เมื่อเลือกแล้ว มันจะพิมพ์ลงบนภาพ และไม่สามารถเปลี่ยนได้)ระบบอัตโนมัติคํานวณจํานวนกรอบที่จําเป็นในการตรวจจับทั้งหมดของสายผสมของท่อนี้โดยใช้พารามิเตอร์ที่กําหนดขึ้นล่วงหน้าและเก็บโปรแกรมมีฟังก์ชันการแทรกแซงสําหรับมนุษย์, ยอมให้การปรับเวลาการเผยแพร่, จํานวนเฟรม, ฯลฯ, และจํานวนเฟรมสามารถปรับตามการตั้งค่าปารามิเตอร์.

• การตั้งตําแหน่ง Beidou ที่แม่นยํา (เข้ากันได้กับ GPS, GLONASS และ Galileo) การพิมพ์พาราเมตรพิกัด (โตเกียว, เลติจูดเหนือ) บนภาพ

• การคํานวณจํานวนตัวอย่างโดยอัตโนมัติโดยใช้ขนาดกว้างของท่อเข้า โดยให้มีช่องว่างที่หลุดออกเพียงพอ และหลีกเลี่ยงการละทิ้ง
• ส่งภาพที่รวบรวมโดยไร้สายไปยัง "สถานที่ทํางาน" ในสถานที่เพื่อเก็บ;
• ก่อนการตรวจสอบ ผู้ใช้งานสามารถตั้งหน้าความกว้างของหน้าต่างและตําแหน่งหน้าต่างเพื่อให้ความสว่างและความแตกต่างของภาพที่รวบรวมเป็นอย่างต่อเนื่องและสามารถดําเนินการโดยตรงกับการประเมินหลังจากการเก็บเก็บเสร็จ;
• มีการพลิกภาพบวกและลบ, การพลิกภาพและการหมุนภาพ, การขยายภาพ, การขยายขอบของความแตกต่างของภาพ, การขยายท้องถิ่น / การฟื้นฟูภาพเดิมคําบรรยายข้อความและเลขการตราภาพ
• มีการวัดส่วนของเส้นขนาน;
• มีฟังก์ชันการวัดความบกพร่อง (การวัดจุด, เส้น, มุม, เป็นต้น) และการทําเครื่องหมายความบกพร่อง
• มีฟังก์ชันการวัดและคํานวณอัตโนมัติของ MFT dual filament image quality meter (spatial resolution)
• มีการแสดงค่าสีเทาในเวลาจริง การคํานวณอัตโนมัติและการแสดงฟังก์ชันค่าเฉลี่ย
• มีฟังก์ชันการวัดและคํานวณอัตราต่อรองสัญญาณกับเสียงเสียง (SNR) เป็นธรรมดา
• มีฟังก์ชันการเย็บภาพเย็บ
• ภาพอยู่ในรูปแบบ DICONDE และสามารถแปลงเป็นรูปแบบทั่วไปอื่น ๆ เช่น JPG เป็นต้น และรองรับรูปแบบการเก็บภาพหลายรูปแบบเช่น JPG, BMP, GIF, PNG เป็นต้น
• อุปกรณ์มีระบบรีเลย์

8.0 โรงงาน

ปริมาตรทางเทคนิคของสถานที่ทํางานในการสกัดและวิเคราะห์ภาพ: รุ่นอุปกรณ์: HP Z99

ยี่ห้ออุปกรณ์: HP

• ระบบปฏิบัติการ Windows 10 อย่างเป็นทางการ สถานที่ทํางานพกพา
• ขนาดจอ: 15.0 นิ้ว
• โปรเซสเซอร์ Intel Core i7-11800H รุ่นที่ 11 (8 คอร์, 16 threads) ความถี่ฐาน 2.3GHz
• RAM: 16 - 32GB (DDR4 2666MHZ)
• แฮร์ดไดรฟ์ SATA: 1TB (จํานวนอินเตอร์เฟซ M.2 1)
• การ์ดกราฟฟิก: การ์ดกราฟฟิก 4G GDDR5 128bit
• ขนาดของสินค้า: ความยาว 359mm; ความกว้าง 236mm; ความสูง 23mm
• น้ําหนัก: 2.3kg
• สายพาน: อินเตอร์เฟซเสียง, อินเตอร์เฟส HDMI, อินเตอร์เฟส USB3.0
• ระยะเวลาใช้งานของแบตเตอรี่ในทฤษฎี: 2 - 5 ชั่วโมง ระยะเวลาเฉพาะจะขึ้นอยู่กับสภาพแวดล้อมการใช้งาน
• ความจุของแบตเตอรี่: 52.5Wh
• จํานวนเซลล์แบตเตอรี่: 3 แบตเตอรี่ลิทธิียมไอออน
• เครือข่ายท้องถิ่น: 10/100/1000Mbps
• เครือข่ายไร้สาย: รองรับโปรโตคอลไร้สาย Wi-Fi6
• การออกแบบเซลเซล: ระดับการป้องกันที่ได้รับการรับรองโดย P65 สามารถป้องกันการเข้าของทราย ฝุ่น และของเหลวได้

9.0 แหล่งรังสี

อุปกรณ์ที่มีอินเตอร์เฟซสําหรับการติดตั้งอุปกรณ์ตรวจสอบความบกพร่องด้วยรังสีเอ็กซ์ความถี่สูง (หรือเครื่องตรวจสอบความบกพร่องด้วยรังสีกามาม่าที่สามารถปรับแต่งได้)แหล่งรังสีที่แตกต่างกัน สามารถตั้งค่าได้ตามความต้องการ.

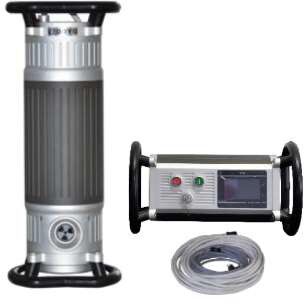

9.1 ชื่ออุปกรณ์: เครื่องตรวจฉายเอ็กซ์ระดับความถี่สูงแบบพกพา และระบบควบคุม

รูปแบบ: XXG-H300GP

• อุณหภูมิสภาพแวดล้อมการทํางาน: -20°C ถึง 50°C
• ความชื้นของสภาพแวดล้อมในการทํางาน: ≤ 85%
• ระยะความแรงดันเข้า: AC190v ถึง AC265v
• ระยะความถี่ของแรงกระหน่ําเข้า: 50Hz ถึง 60Hz
• จอแสดงภาพ: จอ LCD ที่สัมผัสด้วยจอแสดงเมนูภาษาจีน
• ท่อรังสี: ท่อโลหะเซรามิก
• วิธีการให้พลังงานในท่อ X-ray: ความดันคงที่
• ระยะการปรับระดับความกระหน่ําของท่อ X-ray: 120-300kV
• ขั้นตอนการปรับระดับความดัน: 1kv/ขั้นตอน
• กระแสท่อ X-ray 0.5 - 3.0mA
• ขั้นตอนการปรับปัจจุบัน: 0.1mA/ขั้นตอน
• การตั้งเวลาการเผยแพร่สูงสุด: 0.1 ถึง 60 นาที (แม่นยําถึง 0.1 นาที);
• พลังงานขนาดสูงสุดของท่อ X-ray: 900W
• ความถี่การทํางาน: 100kHz
• ขนาดโฟกัส: 3.0mm (ตามมาตรฐาน EN12543)
• ความหนาในการเจาะ: 70mm (ความยาวแกนไฟ 600mm, เวลาการเผยแพร่ 20 นาที, ความหนา 2.0D)
• มุมรังสี: 40°×40°
• เครื่องกรองเพิ่มเติม: อลูมิเนียมเทียบเท่า 4 มิลลิเมตร
• ขนาดหัวท่อ: Φ246 × 734 (รวมวงแหวนปลาย);
• น้ําหนักหัวท่อ: 22kg
• สายเชื่อม: 25m
• สายไฟฟ้า: 10 เมตร
• ขนาดของตัวควบคุม: φ264×458 (รวมวงแหวนปลาย)
• น้ําหนักของตัวควบคุม: 9.6 กิโลกรัม
• เครื่องความถี่สูง XXG-H300GP
• วิธีการทําความเย็นด้วยแอโนด์: การทําความเย็นด้วยอากาศ

10.0 เครื่องเคลื่อนไหวระบายไฟรังสีความถี่สูง

แบบ: HXPC-100A1

ลักษณะการทํางานหลัก

• เครื่องไฟฟ้าปริมาณตรงความถี่สูง และไฟฟ้าความแรงสูง
• สะอาดต่อสิ่งแวดล้อม ประหยัดพลังงาน และมีประสิทธิภาพสูง
• พลังงานออกแบบคงที่
• การเผยแพร่ต่อเนื่องโดยไม่จําเป็นต้องพัก 1: 1
• ภาพชัดเจน ความรู้สึกสูง
• การควบคุมการใช้งานง่าย, เรียนรู้และใช้ง่าย
• สามารถใช้ได้พร้อมกับ DR ในการจับคู่
• สามารถใช้สําหรับการตรวจสอบภาพที่ใช้ฟิล์มเท่านั้น
• ระบบควบคุมการควบคุมแม่เหล็ก
• การตั้งตําแหน่งอย่างแม่นยํา
• ระยะความกว้างของกว้างของท่อตรวจจับ
• ฟังก์ชันการป้องกันครบวงจร
• เครื่องขับเคลื่อนสี่ล้อ
• ขนาดเล็กและน้ําหนักเบา

ตัวชี้วัดทางเทคนิคหลัก

• ระยะความกว้างของท่อที่ใช้ได้: φ710 ~ φ1219 (mm)
• ความเร็วการเคลื่อนที่: 16-18m/min
• ความจุในแนวชันสูง: ₹40
• อุณหภูมิสภาพแวดล้อมการทํางาน: -40 °C ~ 70 °C
• ความชื้นของสภาพแวดล้อมการทํางาน: ₹ 90%
• อุณหภูมิป้องกัน: 80°C
• อุณหภูมิการทํางาน: -25 ~ 70 °C
• แบตเตอรี่: DC110v / 40Ah (แบตเตอรี่ลิตিয়াম)
• เครื่องยนต์: 550W (ต่อเนื่อง)
• แบบ: HXPC-100A1
• ระยะทางการเคลื่อนย้าย: 8km (ระยะทางไปกลับ);
• รูปแบบการขับขี่: การขับขี่แบบกติกฐาน 2 การขับขี่แบบบังคับ 4
• เครื่องผลิตรังสีเอ็กซ์: φ295×770 (mm)
• น้ําหนัก: 32kg
• พลังงานสูงสุด: 900w
• ระยะการปรับ Kv: 50 ~ 300kv ± 1kv
• ระยะการปรับ mA: 0.5 ~ 3mA
• มุมรังสี: 40°×360°
• โฟกัส: 1×3.0 (mm)
• ขนาดการเจาะเข้าไปสูงสุด: 60mm (A3)
• อัตราการแบ่งความหนุนต่อเนื่อง: 100% ในอุณหภูมิแวดล้อม 20 °C
• ขนาดร่างกายของตัวแพร่: 1.2m × 0.38m × 0.19m
• น้ําหนัก: 100kg (ร่างรถ 80kg + แบตเตอรี่ 20kg)
• ระยะเวลาการเผยแพร่: 1 ~ 300 วินาที (สามารถปรับต่อเนื่อง) โดยมีความแม่นยํา 1 วินาที
• ระยะเวลาก่อนการเผชิญ: 24 วินาที
• ขนาดของเครื่องจดหมายแม่เหล็ก: 255 × 113 × 155 (mm);
• ความเข้มข้นสูงสุดของตัวจับแม่เหล็ก: > 34mm
• น้ําหนักของเครื่องจับแม่เหล็ก: 2.8 กิโลกรัม
• ความผิดพลาดการตั้งตําแหน่ง: ดีกว่า ± 5 mm

11.0 สายทางนํา:

รายละเอียด: φ510 - φ1219mm

การปรับปรุงแบบมาตรฐาน: 1 ชิ้น ส่วนเพิ่มเติมสามารถปรับปรุงตามคําขอ

12.0 รายการการตั้งค่าอุปกรณ์:

13.0 คําแนะนําสําหรับการตั้งค่าที่เกี่ยวข้อง

ตัวเลือกที่ 1: รังสีสองผนัง -- XR (มีเครื่องแสดงทิศทางรังสีเอ็กซ์ความถี่สูง) + DR (มีเครื่องตรวจจับแผ่น) + จุดทํางาน

ตัวเลือกที่ 2: ศูนย์กลางฉายรังสี - เครื่องเคลื่อนลําเลียงรังสีความถี่สูง + DR (มีเครื่องตรวจจับแผ่น) + สถานที่ทํางาน

ตัวเลือกที่ 3: รังสีแขนเดียว - เครื่องตรวจสอบความผิดพลาดทาง X-ray ความถี่สูง + เครื่องตรวจสอบแผ่นเรียบ + สถานที่ทํางาน

14.0 โปรแกรมและการชมภาพภาพถ่าย
