ระบบการควบคุมระบบการสื่อสารไร้สายแบบ 2 แบนด์ 5G

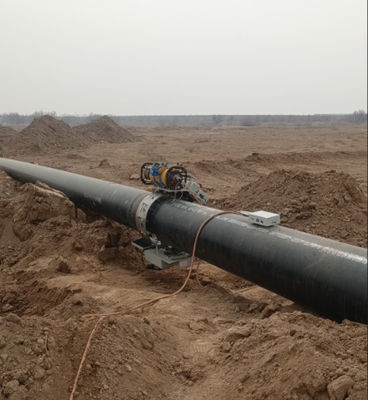

ระบบควบคุมการสื่อสารไร้สายแบบ Dual-Band 5G สำหรับระบบ Crawler ผนังด้านนอกท่อส่ง

1. บทนำทั่วไป

(1) ยี่ห้ออุปกรณ์: HUATEC

(2) รุ่น: HXPC-200A

(3) ความเร็วในการเดินทาง: ≥100mm/s;

(4) โหมดการเดินใช้แบบติดตามเพื่อให้แน่ใจว่าแนวตั้งของรอยเชื่อม: ±1mm, ทิศทางการเดิน

ความแม่นยำ: ±1mm;

(5) สามารถตอบสนองความต้องการในการขับขี่ของเครื่องฉายรังสีทิศทางแบบผนังคู่เงาเดียวสำหรับท่อที่มีเส้นผ่านศูนย์กลางน้อยกว่า 1600 มม.;

(6) ใช้ระบบการสื่อสารไร้สายแบบ Dual-Band 5G, ระยะควบคุม: 100 เมตร (พื้นที่เปิด);

(7) การใช้แหล่งจ่ายไฟแบตเตอรี่ลิเธียมอุณหภูมิต่ำแบบรวม 36V ง่ายต่อการเปลี่ยน สามารถทำงานได้ตามปกติที่ลบ 40℃;

(8) ชั่วโมงการทำงาน: มากกว่า 8 ชั่วโมง;

(9) การใช้พลังงาน: ≤150W;

(10) ไดรฟ์ซิงโครนัสกับรถปีนผนังท่อ (เครื่องสแกนแบบแบน) เพื่อให้เป็นไปตามข้อกำหนดการตรวจจับ DR Transillumination แบบผนังคู่เงาเดียว

2. เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แบบพกพา

(1) ชื่ออุปกรณ์: เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์ความถี่สูงแรงดันคงที่แบบพกพา

(2) รุ่น: XXG 300JYGF

(3) หลอดรังสีเอกซ์: หลอดเซรามิกโลหะ

(4) โหมดแหล่งจ่ายไฟหลอดรังสีเอกซ์: แรงดันคงที่

(5) ช่วงการปรับแรงดันไฟฟ้าหลอดรังสีเอกซ์: 50-300kV

(6) ขั้นตอนการปรับแรงดันไฟฟ้าหลอด: 1kV/step

(7) กระแสหลอดรังสีเอกซ์: 0.5-3.0mA

(8) ขั้นตอนการปรับกระแสหลอด: 0.1mA/step

(9) เวลาการเปิดรับแสงสูงสุด: 99 นาที 59 วินาที

(10) ช่วงการปรับแรงดันสูงล่าช้า: 0-99 วินาที

(11) กำลังไฟสูงสุดของหลอดรังสีเอกซ์: 900W

(12) ความถี่ในการทำงาน: 100kHz

(13) ขนาดโฟกัส: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) ความหนาของการเจาะ: 65mm (เหล็ก A3, ความยาวโฟกัส 700mm, ฟิล์ม HUATEC D7, สีดำลบ ≥2.0, 10

นาที)

(15) อัตราการโหลดชั่วคราว: 100% (ที่อุณหภูมิแวดล้อม 20℃, สภาวะกำลังไฟสูงสุด)

(16) มุมการแผ่รังสี: 40°x 55°

(17) ตัวกรองภายใน: 1mmBe

(18) ตัวกรองเพิ่มเติม: 4mm Alequivalent

(19) ขนาดหัวท่อ: φ295mmx775mm (รวมวงแหวนปลาย)

(20) น้ำหนักหัวท่อ: 29kg

(21) สายเชื่อมต่อ: 50M

(22) สายไฟ: 10M

(23) ขนาดคอนโทรลเลอร์: 465mmx154mmx323mm

(24) น้ำหนักของคอนโทรลเลอร์: 11.3kg

(25) กำลังไฟเข้า: 200-250VAC, 47-400Hz

(26) วิธีการระบายความร้อนแอโนด: การระบายความร้อนด้วยอากาศ

(27) อุณหภูมิแวดล้อมที่อนุญาต: -20℃~+40℃

3. อุปกรณ์เสริมมาตรฐานประกอบด้วย:

เครื่องตรวจจับแผง DR เครื่องปีนผนังด้านนอกท่อ

เครื่องรังสีเอกซ์เครื่องปีนผนังด้านนอกท่อ

เครื่องตรวจจับแบบแบนดิจิตอล 1024,76μm, พื้นที่ภาพ 233 x 97mm

ซอฟต์แวร์การได้มาและการประมวลผลภาพดิจิทัล

คอมพิวเตอร์แล็ปท็อป

เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แรงดันคงที่ความถี่สูง (ทิศทาง)

รางนำทาง Crawler: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 ชิ้น
