เครื่องตรวจจับข้อบกพร่อง Dlaw แบบบูรณาการ HRD-120 สำหรับข้อบกพร่องของลวดสลิงในเหมือง รถกระเช้า เครน

HRD-120 เครื่องตรวจจับข้อบกพร่องลวดสลิงแบบบูรณาการสำหรับเหมือง, กระเช้าลอยฟ้า และเครน

一. ภาพรวมผลิตภัณฑ์

◆ ตรวจจับข้อบกพร่องลวดสลิงแบบออนไลน์ลวดขาดภายในและภายนอก, การสึกหรอ, สนิม, การเสียรูป, การคลายเกลียว, ลวดกระโดด, การเปลี่ยนแปลงวัสดุ และข้อบกพร่องอื่นๆ

◆ รายงานผลการทดสอบสามารถเป็นไปตามมาตรฐานของอุตสาหกรรมต่างๆ และมีจำนวนลวดขาดและอัตราส่วนพื้นที่ลวดขาดต่อพื้นที่ลวดขาดทั้งหมด

◆ การใช้การประมวลผลการสุ่มตัวอย่างโดยตรงผ่านอินเทอร์เฟซ USB ของคอมพิวเตอร์ (มีสาย) หรือ "เครือข่าย Wi-Fi ของตนเอง" (ไร้สาย) พร้อมการแจ้งเตือนด้วยเสียงและแสงแบบออนไลน์และการแสดงผลแบบเรียลไทม์

◆ โครงสร้างเซ็นเซอร์แบบวงกลม, การล้อมรอบเส้นรอบวง, การทำให้เป็นแม่เหล็กตามแนวแกน, การทำให้ลวดสลิงเป็นแม่เหล็กทันทีจนถึงสภาวะอิ่มตัว

◆ เซ็นเซอร์ใช้เปลือกอลูมิเนียมอัลลอยด์ พร้อมฟังก์ชันกันน้ำ, กันฝุ่น, กันกระแทก และกันความชื้น

◆ การทำงานที่เสถียร, ประสิทธิภาพที่เชื่อถือได้, ความแม่นยำในการตรวจจับสูง, ประสิทธิภาพการป้องกันการรบกวนที่แข็งแกร่ง, ข้อมูลที่แม่นยำ

◆ ซอฟต์แวร์รองรับระบบปฏิบัติการคอมพิวเตอร์ต่างๆ ของ Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11

◆ ใช้กันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่, กระเช้าลอยฟ้า, อุปกรณ์ยก, ลิฟต์, เครื่องจักรท่าเรือ, สะพานเคเบิล และสาขาอื่นๆ

二.การกำหนดค่าระบบและรุ่น

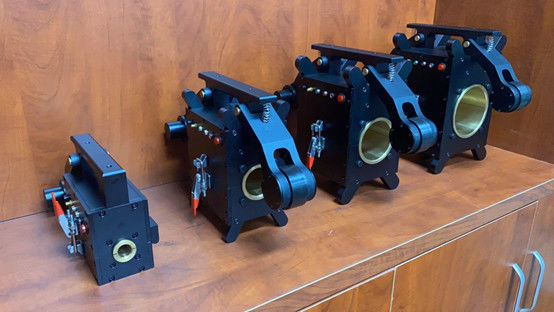

ทั้งหมดต้องปรับแต่ง: เครื่องตรวจจับข้อบกพร่องลวดสลิง (48 มม. เล็ก - 78 มม. กลาง - 108 มม. ใหญ่)

หมายเหตุ: 1. ในจำนวนนี้ คอมพิวเตอร์แท็บเล็ตแบบใช้สองวัตถุประสงค์ (ตามความต้องการ ค่าใช้จ่ายเพิ่มเติม);

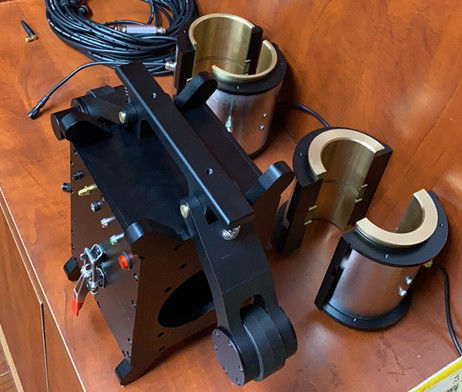

2. ขนาดทั้งหมดสามารถปรับแต่งได้ตามความต้องการ (และสามารถปรับแต่งปลอกบุชที่เปลี่ยนได้ได้อย่างแม่นยำ); เช่น ปลอกบุชเปลี่ยนได้ขนาด 48 มม. + 24 มม.

三. แกนเทคนิคและคุณสมบัติทางกฎหมาย

1. เครื่องมือเสมือน: ความไม่แน่นอนของลวดสลิงเป็นอนันต์ การใช้เทคโนโลยีเครื่องมือเสมือนเท่านั้น การแทนที่เครื่องมือแบบดั้งเดิมด้วยซอฟต์แวร์ และการประมวลผลการสุ่มตัวอย่างโดยตรงโดยคอมพิวเตอร์สามารถรับประกันได้ว่าจะไม่มีการตรวจจับพลาดและไม่มีการตัดสินผิดพลาด เช่นเดียวกับการดูภาพยนตร์ การสแกนลวดสลิงตลอดกระบวนการ ผลลัพธ์มีความแม่นยำและสามารถทำซ้ำได้ดี

2. เครื่องมือคงที่สามประเภท: ตามมาตรฐานแห่งชาติสำหรับเศษลวดสลิงในอุตสาหกรรมต่างๆ ผลิตภัณฑ์นี้ใช้การตรวจจับแบบไม่ทำลายแบบออนไลน์ด้วยคลื่นแม่เหล็กไฟฟ้าแบบเชิงคุณภาพ, เชิงปริมาณ, การระบุตำแหน่ง, การตรวจจับลวดขาดภายในและภายนอก, สนิม, การสึกหรอ, การเปลี่ยนแปลงพื้นที่หน้าตัดโลหะ, การคลายเกลียว, ลวดกระโดด, การเสียรูป, ความผิดปกติของวัสดุ และข้อบกพร่องอื่นๆ

3. เครื่องมือตามกฎหมาย: สอดคล้องกับมาตรฐานอเมริกัน ASTM1571-2021 และมาตรฐานแห่งชาติ GB/T21387-2008

四. ตัวชี้วัดทางเทคนิค

ทั้งซีรีส์สามารถตรวจจับ ช่วงเส้นผ่านศูนย์กลางของลวดสลิง: φ1.5-300 มม. (ต้องกำหนดค่าชุดเซ็นเซอร์ที่แตกต่างกัน)

ความเร็วสัมพัทธ์ของเซ็นเซอร์และลวดสลิง: 0.0-6.0 ม./วินาที ดีที่สุด: 0.1-0.5 ม./วินาที

ระยะห่างที่ดีที่สุดระหว่างปลอกนำเซ็นเซอร์และลวดสลิงคือ 2-4 มม. และระยะห่างที่อนุญาตคือ 0-15 มม.

ความสามารถในการตรวจจับข้อบกพร่องลวดขาด (LF)

เชิงคุณภาพ: ความแม่นยำในการตรวจจับเชิงคุณภาพของลวดขาดแบบรวมศูนย์เดี่ยวคือ 99.99%

เชิงปริมาณ: จำนวนลวดขาดในตำแหน่งเดียวอนุญาตให้ผิดพลาดหนึ่งหรือเทียบเท่าหนึ่งเส้น

อัตราความแม่นยำมากกว่า 92% เมื่อจำนวนลวดขาดในตำแหน่งเดียวตรวจจับได้โดยไม่มีข้อผิดพลาดมากกว่า 100 ครั้ง

อัตราเชิงปริมาณของการเปลี่ยนแปลงหน้าตัดโลหะ (LMA)

ข้อผิดพลาดที่อนุญาตในการทำซ้ำของความไวในการตรวจจับคือ ±0.055%

ค่าความคลาดเคลื่อนที่อนุญาตของค่าบ่งชี้ความแม่นยำในการทดสอบ: ± 0.2%

ความสามารถในการตรวจจับตำแหน่ง (L): ข้อผิดพลาดเป็นเปอร์เซ็นต์ของค่าบ่งชี้ความยาวในการตรวจจับ: ±0.2%

แหล่งจ่ายไฟ: 5V จากแบตเตอรี่คอมพิวเตอร์

น้ำหนักเซ็นเซอร์: ข้อมูลจำเพาะทั่วไป < 10 กก. (ปรับแต่งตามสถานการณ์จริง)

อุณหภูมิแวดล้อม: -10℃~40℃ ความกดอากาศ: 86~106Kpa ความชื้นสัมพัทธ์: ≤85%
